H2 set
Feldquellen
-
-

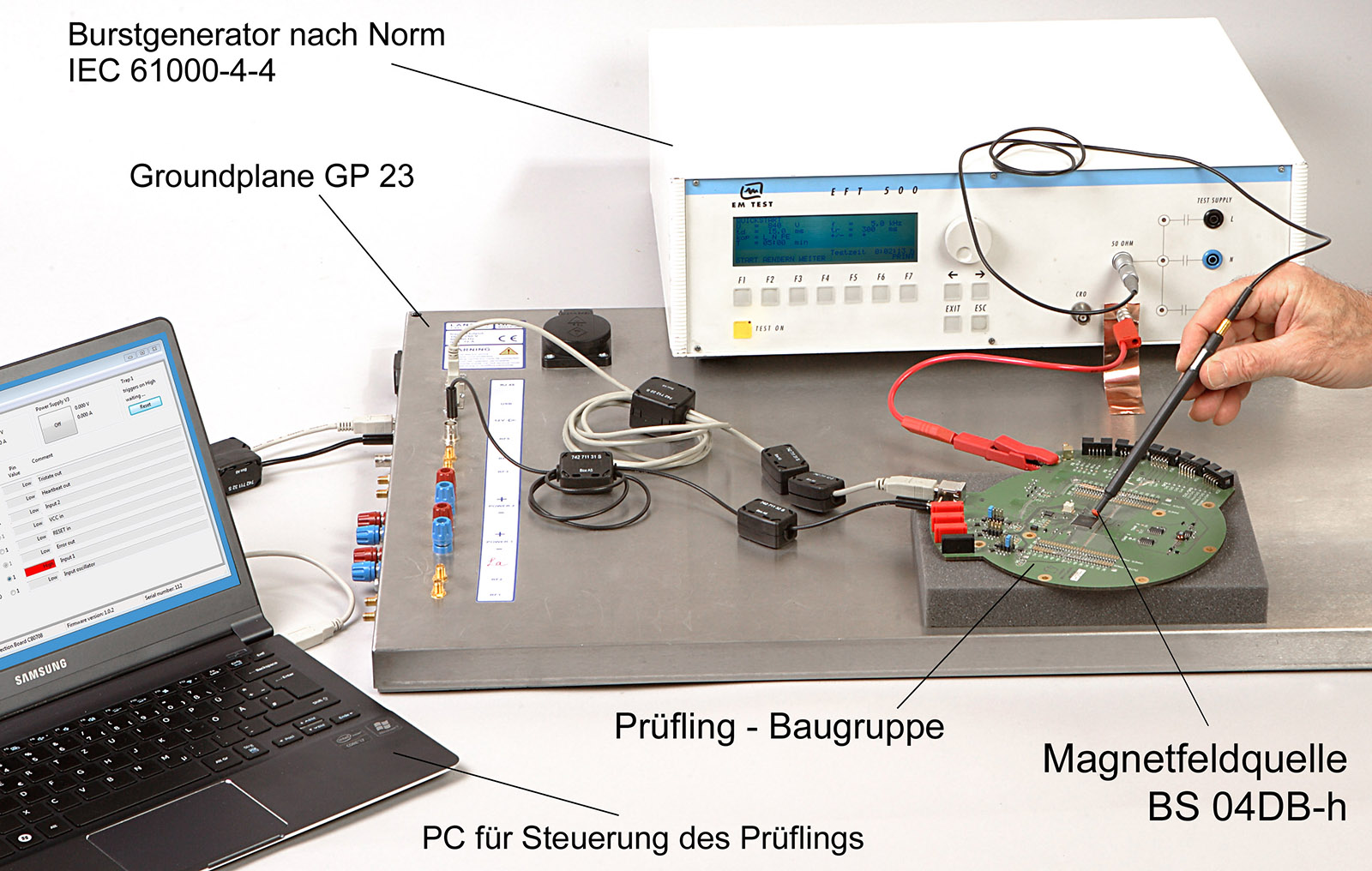

Anwendung mit der Magnetfeldquelle BS 04DB-h -

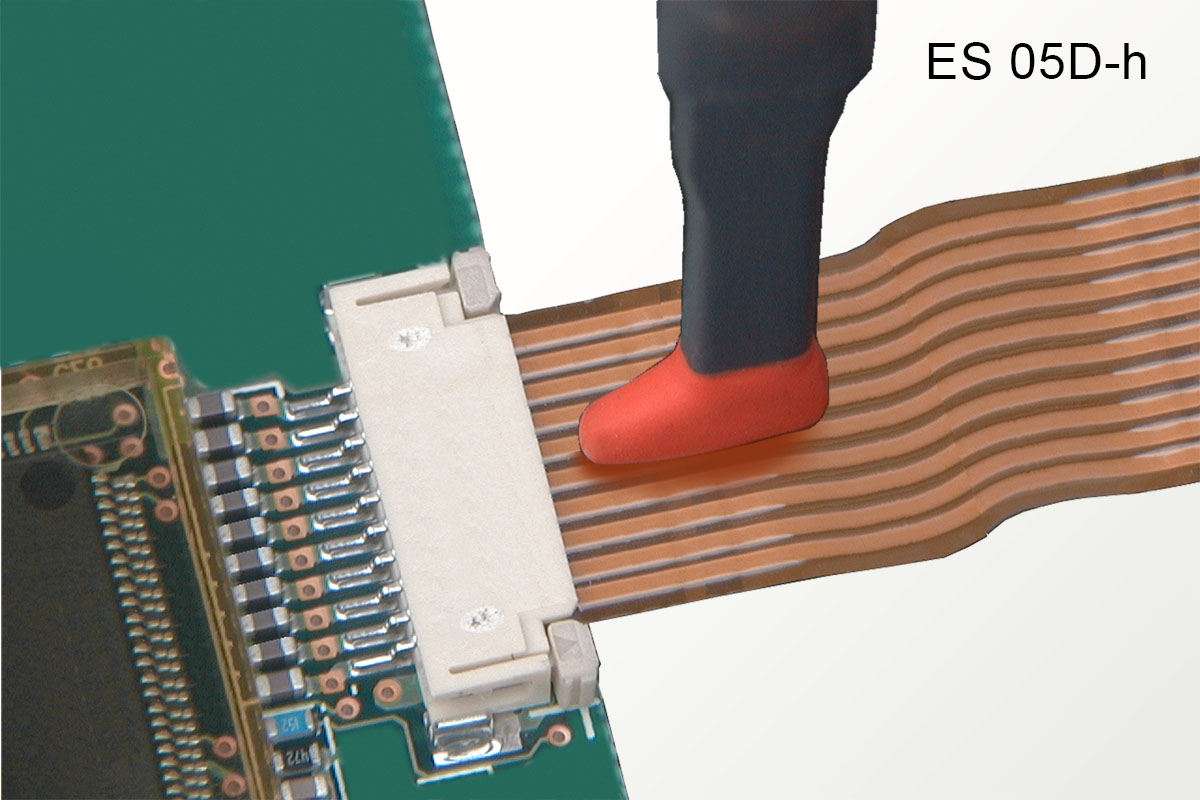

Anwendung mit der E-Feldquelle ES 05D-h -

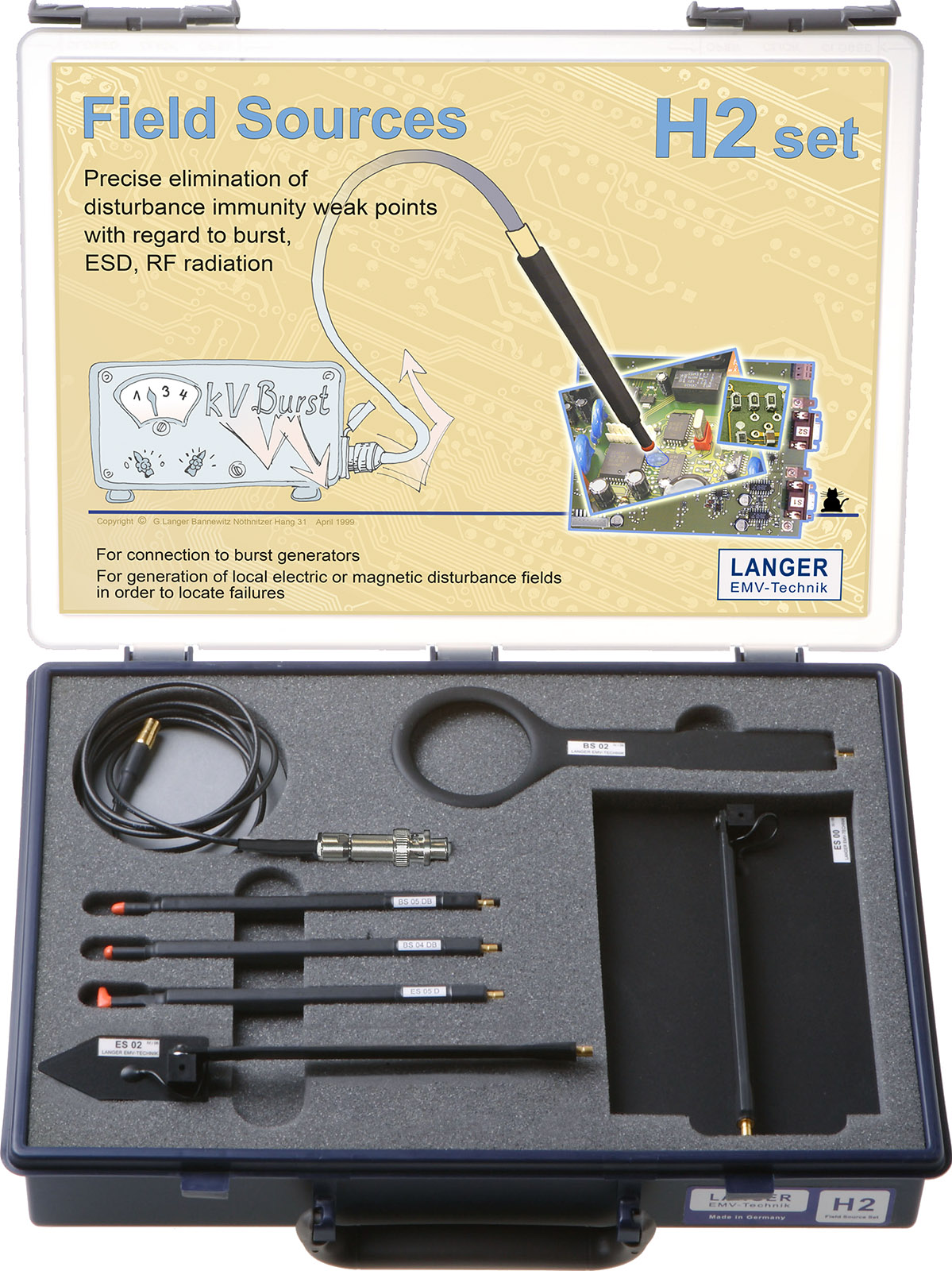

Lieferumfang H2 set
Kurzbeschreibung
Die im H2 set enthaltenen Feldquellen ermöglichen die Einkopplung von Pulsfeldern (auf Basis EN 61000-4-4). Die Feldquellen des Sets H2 werden von einem EFT/Burstgenerator gespeist. Die maximale Speisespannung der Feldquellen beträgt 4,4 kV. An den hochspannungsfesten SMB Steckverbinder der Feldquelle wird der EFT/Burstgenerator über ein Hochspannungskabel (HV SHV-SMB 1 m) angeschlossen. Das Hochspannungskabel ist mit HV SMB und SHV Steckverbinder konfektioniert. Alternativ ist das Hochspannungskabel auch mit HV SMB und Fischer-Stecker S103A023 (HV FI-SMB 1 m) lieferbar. Bitte bei Bestellung auswählen.
Es werden verschiedene Arten von Feldquellenköpfen für unterschiedliche Meßaufgaben angeboten. Diese ermöglichen ein millimetergenaues Eingrenzen von Schwachstellen oder auch das Aufsuchen kritischer Verbindungen und Anschlüsse wie Bauelemente, Leiterzüge oder IC-Pins auf den festgelegten Störpfad.

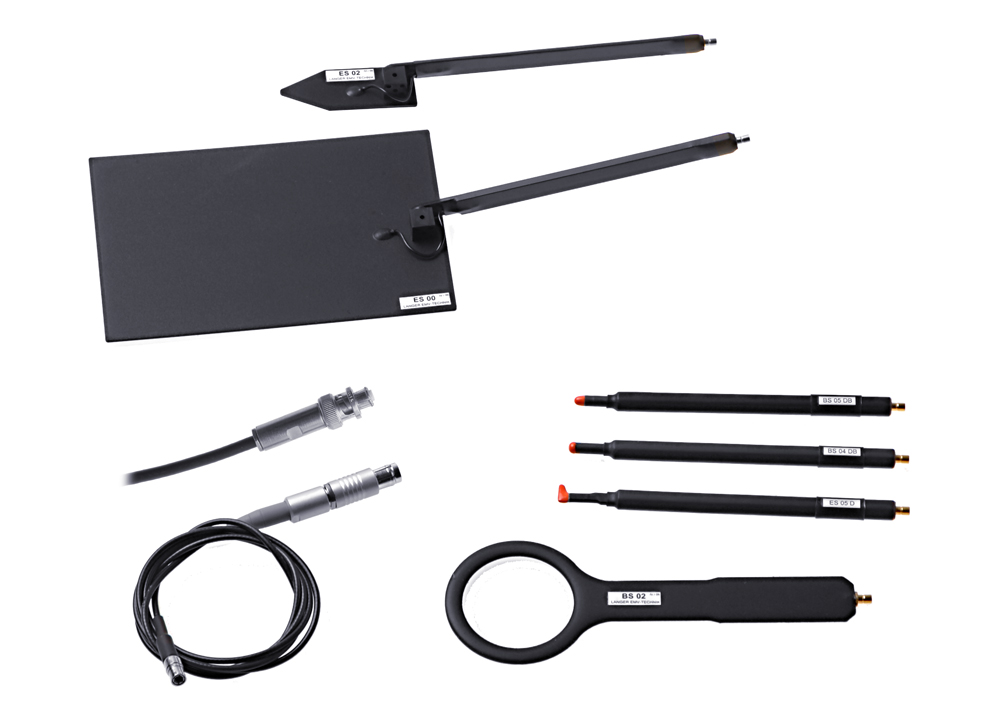

Lieferumfang
- 1x BS 02-h, Magnetfeldquelle
- 1x BS 04DB-h, Magnetfeldquelle
- 1x BS 05DB-h, Magnetfeldquelle
- 1x ES 00-h, E-Feldquelle
- 1x ES 02-h, E-Feldquelle
- 1x ES 05D-h, E-Feldquelle
- 1x HV SHV-SMB 1 m, Hochspannungskabel SHV SMB
- 1x H case, Systemkoffer
- 1x H3 m, Bedienungsanleitung H3 Set
Empfohlene Produkte
Lieferumfang Details
-
BS 02-h
Magnetfeldquelle

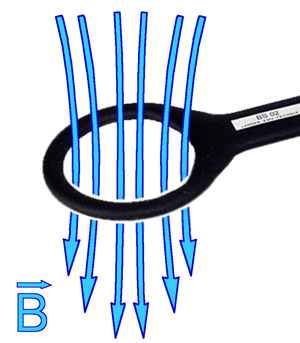

Die BS 02-h dient der Lokalisierung von Schwachstellen im Layout. Sie erzeugt ein B-Feld von ca. 5 cm Durchmesser. Sie eignet sich zur großflächigen Beaufschlagung von Gehäuseoberflächen und Innenbereichen, Verbindungstechnik und Baugruppen mit Leiterzugstrukturen und ICs zur Erkennung von magnetisc…
-
BS 04DB-h
Magnetfeldquelle

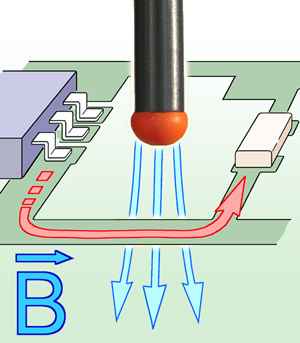

Die Magnetfeldquelle BS 04DB-h generiert ein B-Feld im Millimeterbereich (ca. 3 mm). Mit dem an der Stirnseite austretenden Feld wird die Oberfläche von Leiterkarten abgetastet. Dies gestattet das Auflösen von magnetischen Schwachstellen im Layout und Bestückungsbereich. Kritische Leiterzugabschnitt…
-
BS 05DB-h
Magnetfeldquelle

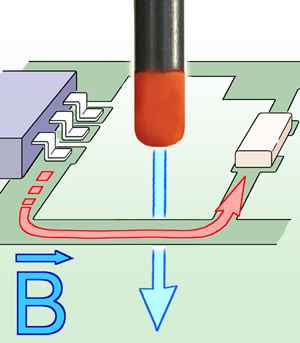

Die Magnetfeldquelle BS 05DB-h erzeugt einen feinen aus der Spitze des Feldquellenkopfes austretenden B-Feld (ca. 1 mm) und ist damit für die Lokalisierung punktförmiger Schwachstellen geeignet. Mit dem Feld wird die Oberfläche von Leiterkarten und Bauteilen abgetastet. Aus dem kleinen Durchmesser d…
-
ES 00-h
E-Feldquelle
Mit der ES 00-h können großflächig E-Feld sensible Schwachstellen aufgespürt werden. Oft erstrecken diese sich flächenhaft auf der Baugruppe über 10 bis 15 cm (LCD-Display, Bussysteme). Die ES 00-h kann auch zur Einkopplung von Störstrom in z.B. die Kabel einer Baugruppe verwendet werden.
-
ES 02-h
E-Feldquelle

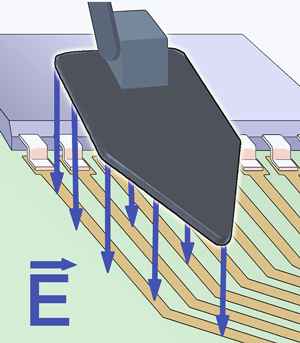

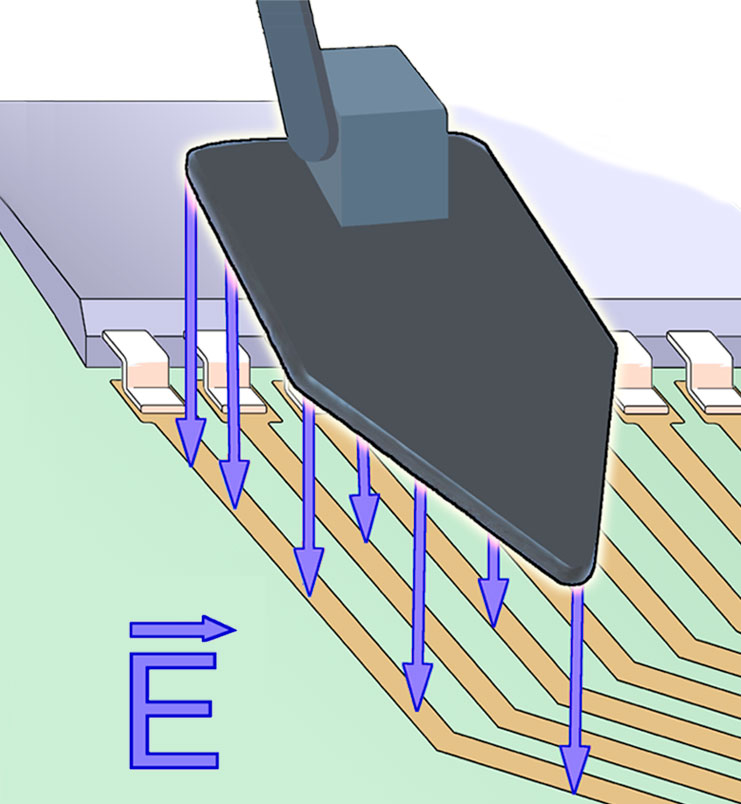

Die Fläche des Feldquellenkopfes ermöglicht das großflächige Einkoppeln in Gehäuseoberflächen, Verbindungstechnik, Leiterzugstrukturen und ICs (z.B. Bussysteme, LCD-Displays). Auch kann sie mit ihrer Spitze zum Lokalisieren kleinerer E-Feld sensibler Strukturen verwendet werden (Leiterzüge, Quarze, …
-
ES 05D-h
E-Feldquelle
Die E-Feldquelle ES 05D-h besitzt eine schmale Auskoppelelektrode im Feldquellenkopf. Sie ist deshalb zum Aufsetzen auf Leiterzügen, kleinen Bauteilen und deren Anschlüsse, Drähten und einzelnen Bauelementen geeignet. Einzelne Steckerkontakte oder Adern von Flachbandkabeln lassen sich ebenfalls untersuchen.
-

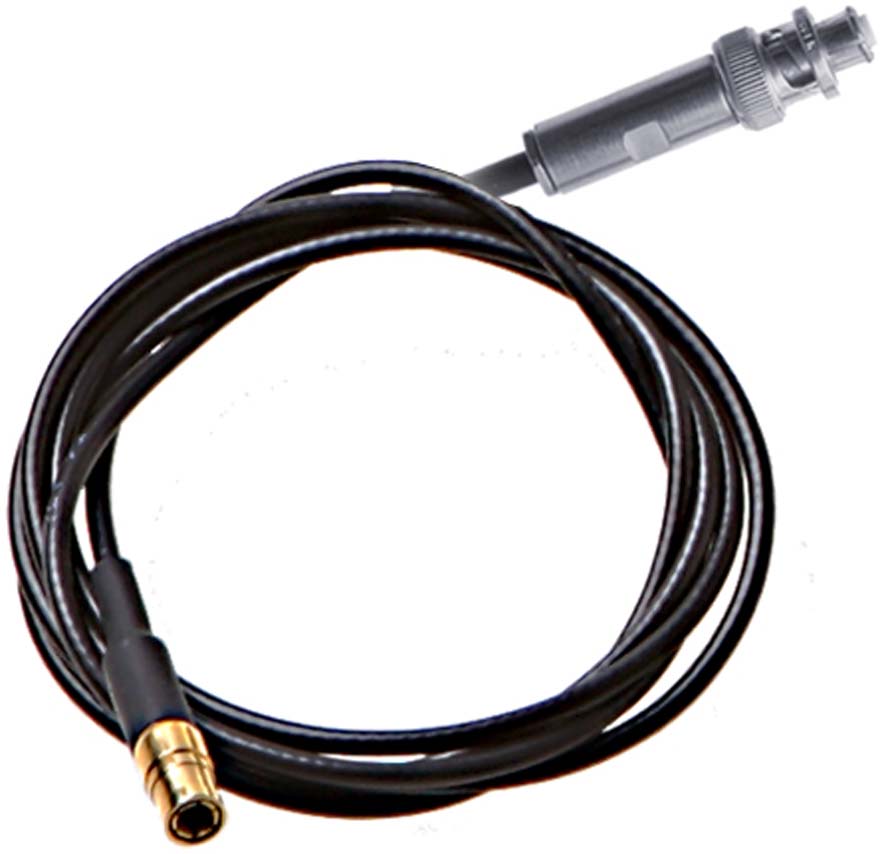

HV SHV-SMB 1 m
Hochspannungskabel SHV SMB
Das Hochsspannungskabel "HV SHV-SMB 1 m" ist ein koaxiales Kabel. Der Wellenwiderstand beträgt 50 Ohm. Es ist mit einem SHV und einem SMB-Spezialstecker der Langer EMV-Technik GmbH konfektioniert. Das Hochspannungskabel ist hoch flexibel und eignet sich deshalb besonders zum Anschluss an von Hand g…
