BS 02-h

Magnetfeldquelle

Anfrage senden Datenblatt
  • BS 02-h, Magnetfeldquelle

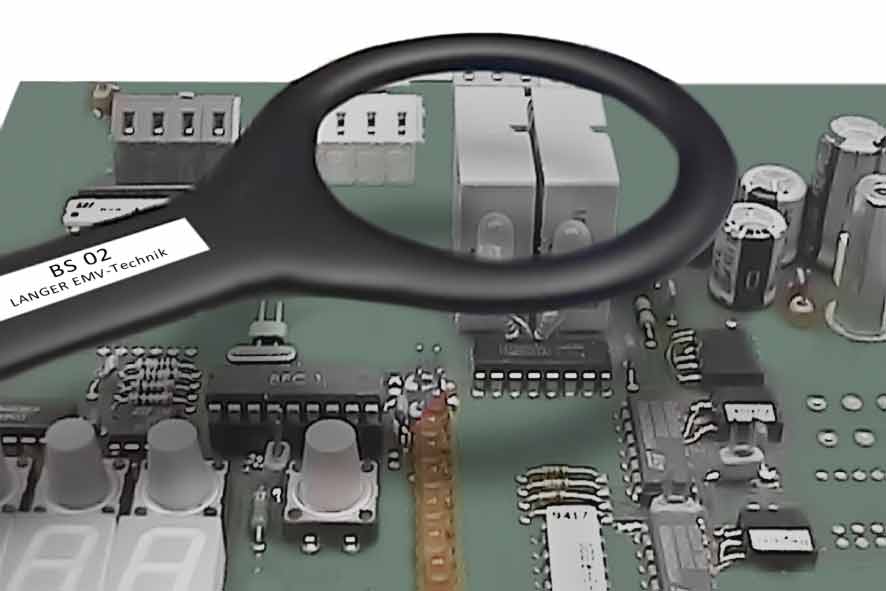

  • Anwendung mit BS 02
    Anwendung mit BS 02

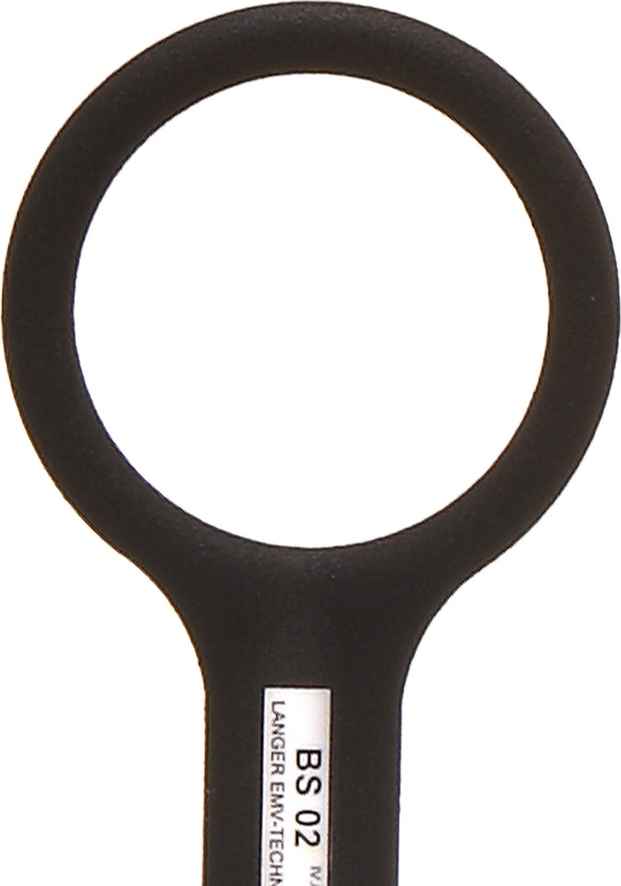

  • Sondenkopf
    Sondenkopf
BS 02-h, Magnetfeldquelle Anwendung mit BS 02 Sondenkopf
  • BS 02-h, Magnetfeldquelle
  • Anwendung mit BS 02
  • Sondenkopf
Kurzbeschreibung

Die BS 02-h dient der Lokalisierung von Schwachstellen im Layout. Sie erzeugt ein B-Feld von ca. 5 cm Durchmesser. Sie eignet sich zur großflächigen Beaufschlagung von Gehäuseoberflächen und Innenbereichen, Verbindungstechnik und Baugruppen mit Leiterzugstrukturen und ICs zur Erkennung von magnetisch sensiblen Schwachstellen.

Die Feldquelle wird von einem EFT/Burstgenerator gespeist. An ihren 4,4 kV hochspannungsfesten SMB Steckverbinder wird der Generator über ein Hochspannungskabel (HV SMB 1 m oder SMB-BNC 1 m) angeschlossen.

Technische Parameter

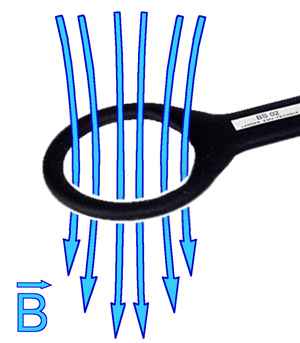

Messprinzip
Maße Sondenkopf: > 5 cm
Messprinzip Messprinzip
