PT4 set
EFT Generator Set
-
-
Anwendung Set PT4 -

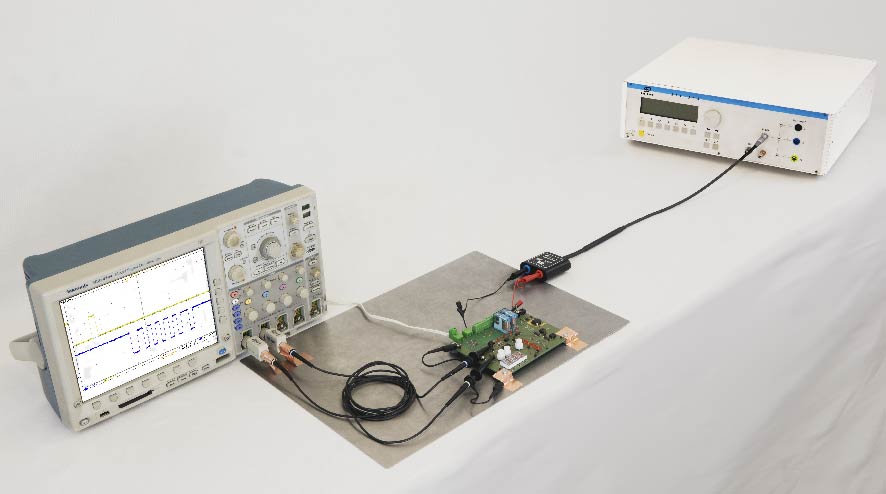

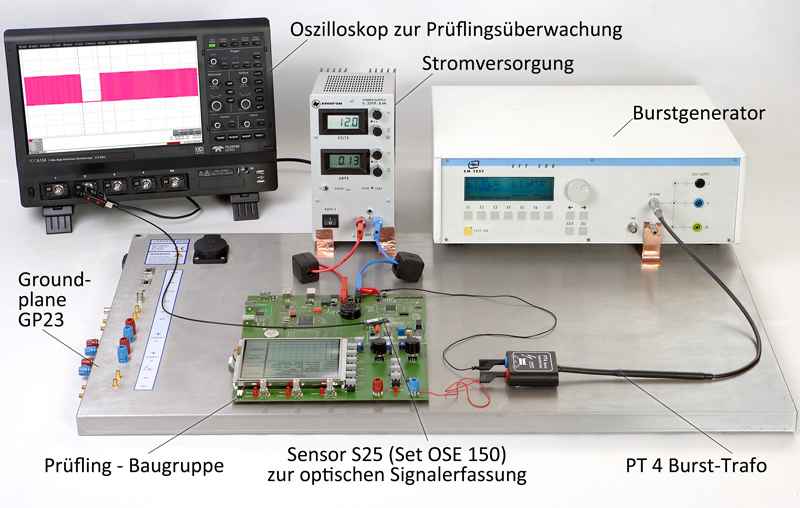

Messplatz mit PT4 -

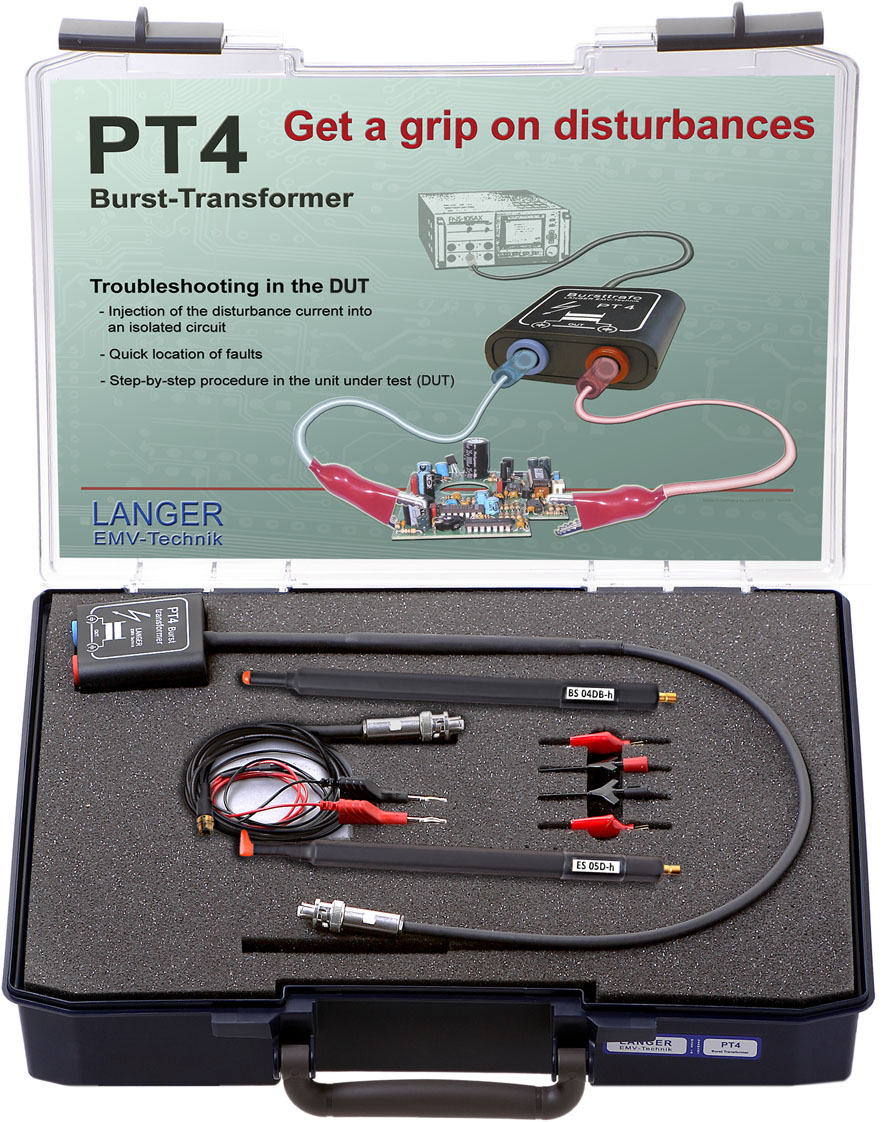

Lieferumfang Set PT4
Kurzbeschreibung
Das PT4 Set dient der effizienten Störfestigkeitsanalyse von Baugruppen und Geräten. Der Burst Transformator PT4 wandelt die Impulse des EFT/Burst Generators in potentialfreie Burstimpulse um. Diese werden abschnittsweise in den Prüfling eingespeist und ermöglichen damit die Eingrenzung empfindlicher Bereiche des Prüflings.
Weiterhin enthält das Set eine Magnet- und eine E-Feldquelle, die ebenfalls vom EFT/Burst Genrator gespeist werden. Mit dem am Feldquellenkopf austretenden Feld wird die Oberfläche von Prüflingen abgetastet. Schwachstellen werden damit genau lokalisiert und können den bei der Prüfung nach Norm auftretenden Fehlerbildern zugeordnet werden.
Der Bursttransformator und das Anschlusskabel der Feldquellen sind auf Kundenwunsch mit SHV-Steckverbinder (HV SHV-SMB 1 m) oder mit Fischerstecker (HV FI-SMB 1 m) erhältlich. Bitte bei Bestellung angeben.
Durch die galvanische Trennung der Burstimpulse vom Burstgenerator werden Messungen mit einem Oszilloskop während der Störbeeinflussung möglich und Fehlmessungen durch Störbeeinflussungen des Oszilloskops erheblich reduziert.

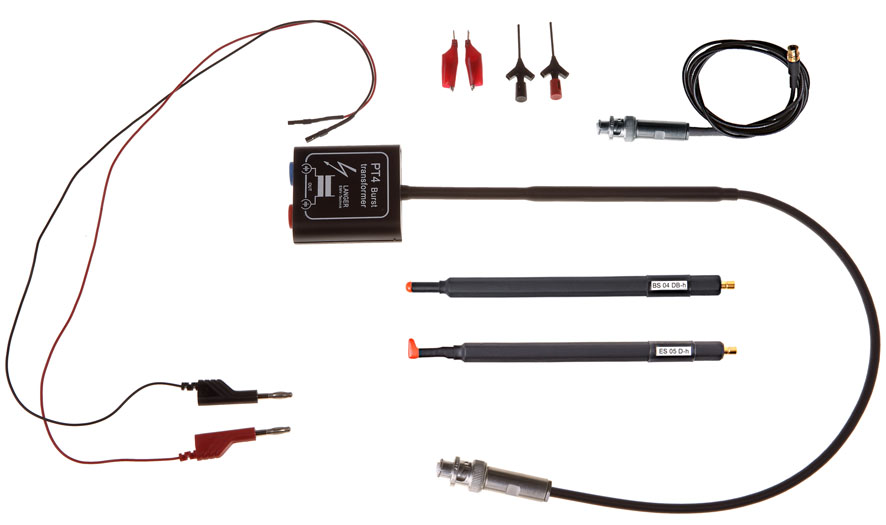

Lieferumfang
- 1x PT4, Burst Transformator
- 1x BS 04DB-h, Magnetfeldquelle
- 1x ES 05D-h, E-Feldquelle
- 1x HV SHV-SMB 1 m, Hochspannungskabel SHV SMB
- 1x PT4 acc, Zubehör
- 1x PT4 case, Systemkoffer
- 1x PT4 m, Bedienungsanleitung PT4 Set
Empfohlene Produkte
Technische Parameter
| Burst Transformator PT4 | |
| Max. Burst-Spannung | 4.5 kV |
| Übersetzungsverhältnis | 1:1 |
| Spannungsfestigkeit der Ausgänge | 500 V / DC, AC 50 Hz |
Lieferumfang Details
-

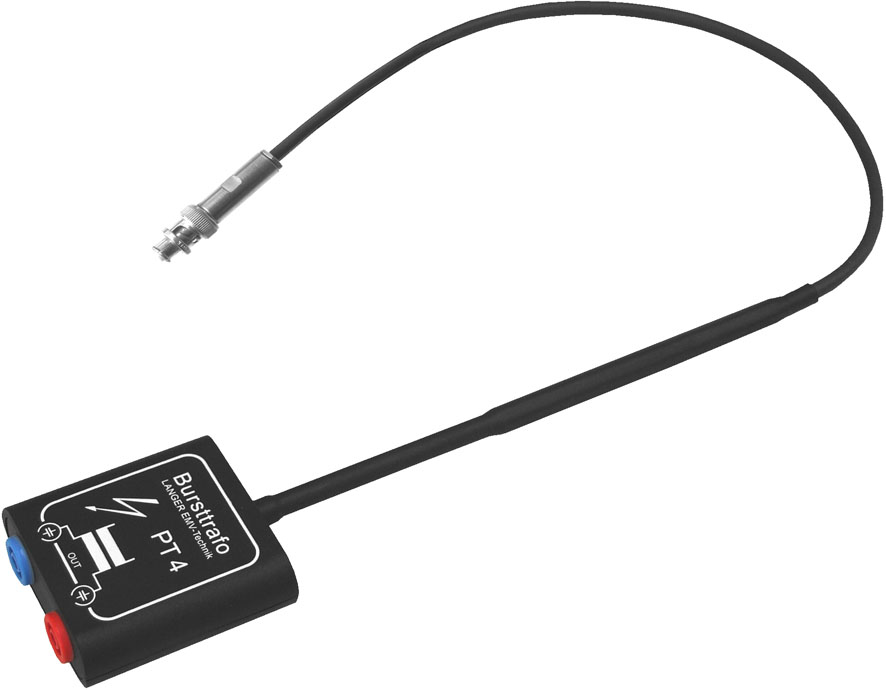

PT4
Burst Transformator
Der Burst Transformator PT4 trennt die Ausgangsimpulse eines EFT/Burst Generators nach IEC 61000-4-4 galvanisch vom Generator. Sein symmetrisches Ausgangssignal kann auf verschiedenen Wegen in den Prüfling eingekoppelt werden. Funktionsfehler können somit bestimmten Abschnitten, z.B. einzelnen Leite…
-

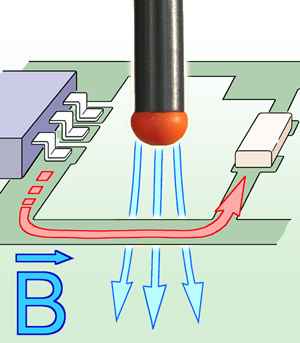

BS 04DB-h
Magnetfeldquelle
Die Magnetfeldquelle BS 04DB-h generiert ein B-Feld im Millimeterbereich (ca. 3 mm). Mit dem an der Stirnseite austretenden Feld wird die Oberfläche von Leiterkarten abgetastet. Dies gestattet das Auflösen von magnetischen Schwachstellen im Layout und Bestückungsbereich. Kritische Leiterzugabschnitt…
-

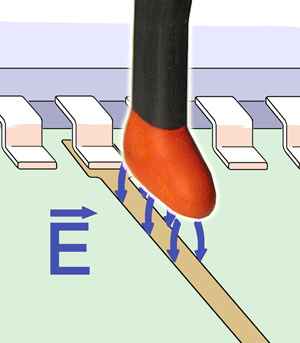

ES 05D-h
E-Feldquelle
Die E-Feldquelle ES 05D-h besitzt eine schmale Auskoppelelektrode im Feldquellenkopf. Sie ist deshalb zum Aufsetzen auf Leiterzügen, kleinen Bauteilen und deren Anschlüsse, Drähten und einzelnen Bauelementen geeignet. Einzelne Steckerkontakte oder Adern von Flachbandkabeln lassen sich ebenfalls untersuchen.
-

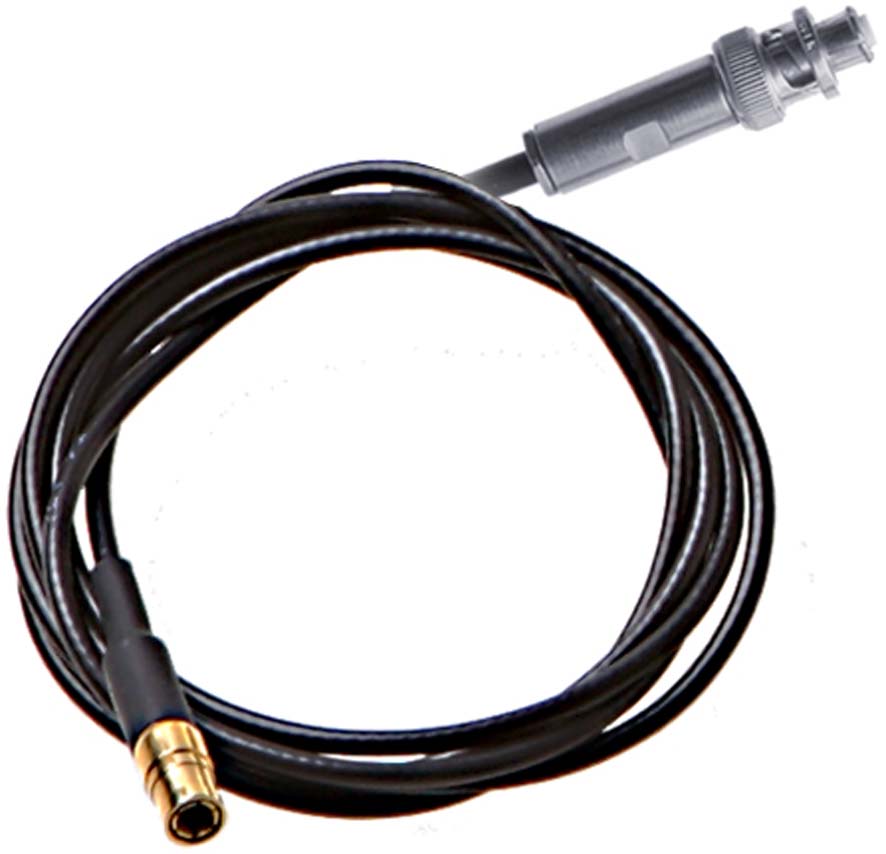

HV SHV-SMB 1 m
Hochspannungskabel SHV SMB
Das Hochsspannungskabel "HV SHV-SMB 1 m" ist ein koaxiales Kabel. Der Wellenwiderstand beträgt 50 Ohm. Es ist mit einem SHV und einem SMB-Spezialstecker der Langer EMV-Technik GmbH konfektioniert. Das Hochspannungskabel ist hoch flexibel und eignet sich deshalb besonders zum Anschluss an von Hand g…
