ICS 105
4-Achsen-Positioniersystem
Kurzbeschreibung

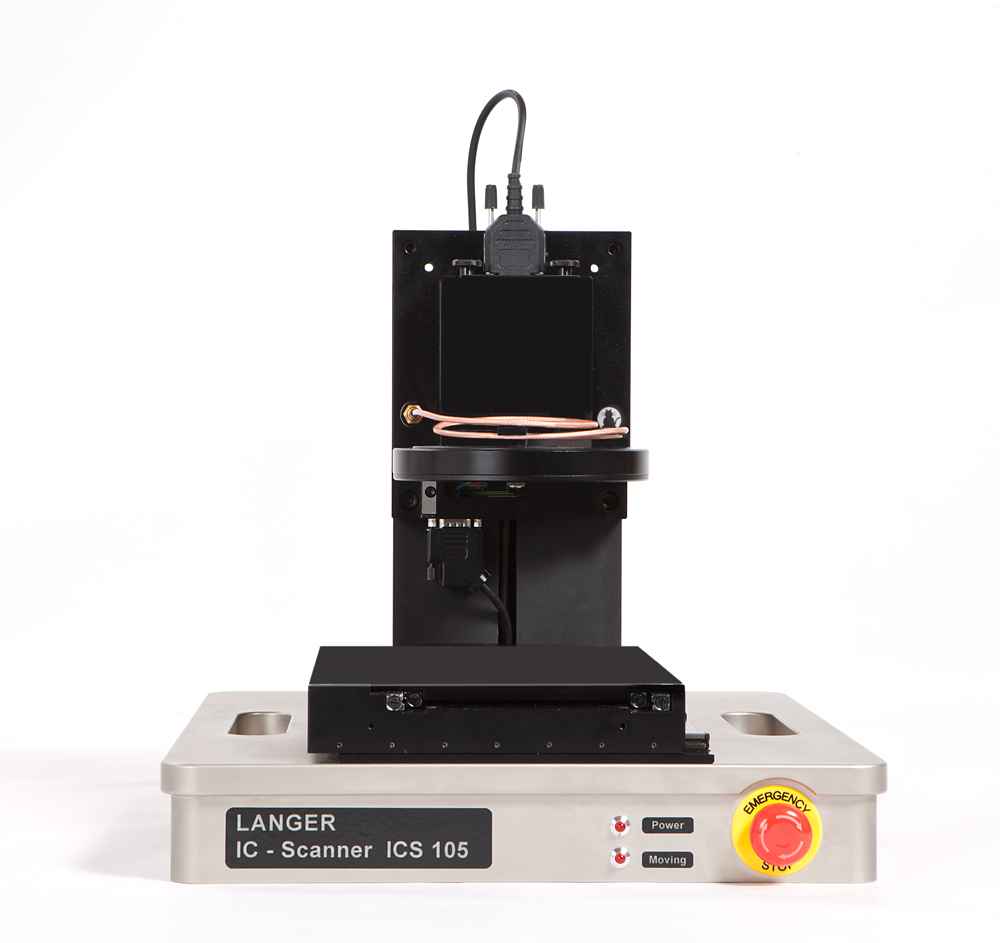

Der IC-Scanner ICS 105 ist ein 4-Achsen Positioniersystem zum Bewegen von Nahfeldsonden in drei linearen Achsen und zum Drehen der Nahfeldsonden über einem IC in einer elektronischen Baugruppe.
Der Scanner ist geeignet für ICI- Injektionprobes, ICR-Nahfeldmikrosonden und alle anderen Nahfeldsonden der Langer EMV-Technik GmbH.
Technische Parameter
Versorgung | 110 / 230 V |
Schnittstelle | USB |
Achsen x, y, z; α | |
Max. Verfahrweg | (50 x 50 x 50) mm; α-Rotation ±180° |
Min. Verfahrweg | (10 x 10 x 10) µm; α-Rotation 1° |
Verfahrgeschwindigkeit | (10 x 10 x 5) mm/s; α-Rotation 90°/s |
Gewicht | 23 kg |
Maße (L x B x H) | (350 x 400 x 420) mm |
