FLS 106 IC set
IC-Scanner 4-Achsen-Positioniersystem
-
-

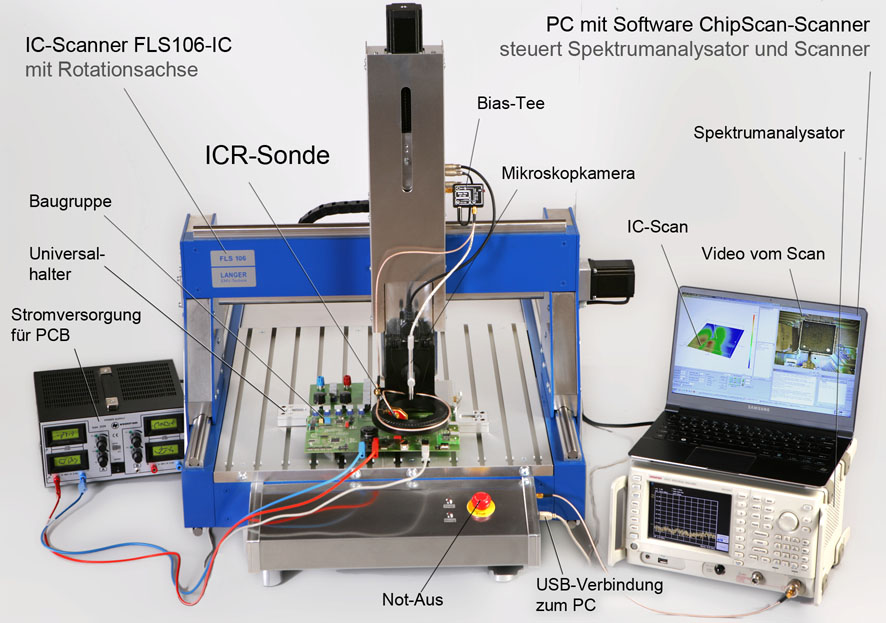

FLS 106 mit Mikrosonde ICR
Kurzbeschreibung
Der IC-Scanner FLS 106 IC ist ein 4-Achsen Positioniersystem zum Bewegen von ICR-Nahfeldmikrosonden in drei linearen Achsen und zum Drehen der ICR-Nahfeldmikrosonden in einer Achse über einem IC in seiner elektronischen Baugruppe.
Mit den ICR-Nahfeldmikrosonden können hochfrequente Magnet- oder E-Felder bis 6 GHz gemessen werden, dabei ermöglichen sie eine hohe Messauflösung von 50 - 100 µm.
Mit wenigen Handgriffen kann der IC-Scanner für Oberflächenscans oder ESD- / EFT-Störfestigkeitsuntersuchungen von Baugruppen vorbereitet werden.
Lieferumfang
- 1x FLS 106 IC, 4-Achsen Positioniersystem
- 1x CS-Scanner, Software ChipScan-Scanner / USB
- 1x GND 25, Groundplane
- 1x DM-CAM, Digitale Mikroskopkamera
- 1x Rotary unit, Dreheinheit Scanner
- 1x DM-CAM holder.3, Halterung für Mikroskopkamera
- 1x FLS 106 IC acc, Zubehör für Scanner
Empfohlene Produkte
- ICR Probe, Ihre Auswahl aus unserem Nahfeldmikrosonden-Angebot
- ICI 01 L-EFT set, IC EM Pulseinkopplung Langer Puls
- XF Product family, Nahfeldsonden 30 MHz bis 6 GHz
- SX1 set, Nahfeldsonden 1 GHz bis 10 GHz
- PA 306 SMA, Vorverstärker 100 kHz bis 6 GHz
- SH 01, Sondenhalterung für Langer Scanner
- UH DUT set, Universalhalter für Langer scanner
Technische Parameter
| Versorgung | 110 V / 230 V |
| Schnittstelle | USB |
| Achsen x, y, z; α | |
| Max. Verfahrweg | (400 x 600 x 120) mm; α-Rotation ±180° |
| Min. Verfahrweg | (20 x 20 x 20) µm; α-Rotation 1° |
| Verfahrgeschwindigkeit | (20 x 25 x 10) mm/s; α-Rotation 90°/s |
| Gewicht | 75 kg |
| Maße (L x B x H) | (1030 x 775 x 900) mm |
Lieferumfang Details
-
FLS 106 IC
4-Achsen Positioniersystem
Der IC-Scanner FLS 106 IC ist ein 4-Achsen Positioniersystem zum Bewegen von Nahfeldmikrosonden in vier Achsen und zum Drehen der Nahfeldmikrosonden über einem DUT.
-
CS-Scanner
Software ChipScan-Scanner / USB
Die Software ChipScan-Scanner dient der automatisierten Messung von elektrischen und magnetischen Nahfeldern elektronischer Baugruppen. Die Software ermöglicht Messungen in einer Ebene oder im Volumen oberhalb der Baugruppe, die Visualisierung der Messergebnisse für eine schnelle und genaue Bewertun…
-
GND 25
Groundplane
Die Groundplane GND 25 gewährleistet die HF-gerechte Kontaktierung der Probes während einer EMV-Messung an einem Test-IC. Sie besteht aus Stahl mit vergoldeter Oberfläche. Die Aussparung (103 x 103) mm ist vorgesehen für die Aufnahme: - der Groundadapter (GNDA 01-04) oder - eines TEM-Zellen prints (…
-
DM-CAM
Digitale Mikroskopkamera
Die digitale Mikroskopkamera ist Bestandteil der Langer-Scanner und erleichtert die Positionierung der Probes über dem DUT.
