MP Field Sources Calibration set
Vermessung von Feldquellen
-
-

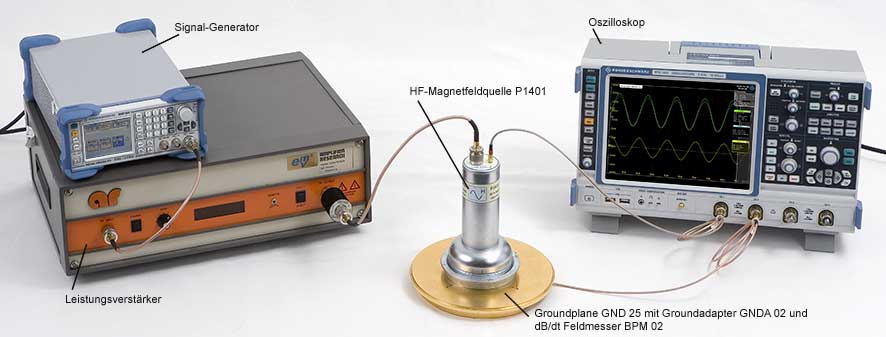

Anwendung mit Beschriftung
Kurzbeschreibung
Mit dem Messplatz zur Vermessung von Feldquellen werden die elektrischen oder magnetischen Felder im Frequenzbereich bis 3 GHz gemessen.
Es können HF-Felder oder transiente Felder gemessen werden. Das MP field sources calibration set dient zur Überprüfung der Felder der Feldquellen der Langer EMV-Technik GmbH, den Feldern von TEM-Zellen und IC-Streifenleitungen.
Lieferumfang
- 1x GND 25, Groundplane
- 1x GNDA 02, Groundadapter 32,9 x 32,9 mm
- 1x EPM 02, dE/dt Feldmessgerät
- 1x BPM 02, dB/dt Feldmessgerät
- 2x SMA-SMB 1 m ds, Messkabel SMA-SMB doppelt geschirmt
- 1x SMA-SMA 1 m ds, Messkabel SMA-SMA doppelt geschirmt
- 1x MP field sources calibration case, Systemkoffer
- 1x MP Field Sources Calibration m, Benutzerhandbuch MP field sources calibration Set
Lieferumfang Details
-
GND 25
Groundplane
Die Groundplane GND 25 gewährleistet die HF-gerechte Kontaktierung der Probes während einer EMV-Messung an einem Test-IC. Sie besteht aus Stahl mit vergoldeter Oberfläche. Die Aussparung (103 x 103) mm ist vorgesehen für die Aufnahme: - der Groundadapter (GNDA 01-04) oder - eines TEM-Zellen prints (…
-
GNDA 02
Groundadapter 32,9 x 32,9 mm
Der Groundadapter dient der Anpassung der Testleiterkarte an die (100 x 100) mm Aussparung der Groundplane GND 25. In der Mitte des Groundadapters ist eine Aussparung zur Aufnahme der Testleiterkarte vorhanden. Je nach Größe der Testleiterkarte kann zwischen vier Aussparungsgrößen (GNDA 01-04) gewäh…
-
EPM 02
dE/dt Feldmessgerät
Der EPM 02 ist geeignet zur Messung von schnellen Transienten mit einer Bandbreite bis 3 GHz. Er besitzt keine untere Grenzfrequenz. Die Rauschgrenze des verwendeten Messgerätes begrenzt die Verwendung des EPM 02 im unteren Frequenzbereich. Zum Beispiel ist bei einer Rauschgrenze von 126 nV und 100 …
-
BPM 02
dB/dt Feldmessgerät
Der BPM 02 ist ein Magnetfeldmessgerät und dient zur Messung der zeitlichen Änderung der magnetischen Feldstärkeverläufe dB/dt bis 3 GHz. Die untere Grenzfrequenz ist abhängig vom Messaufbau.
