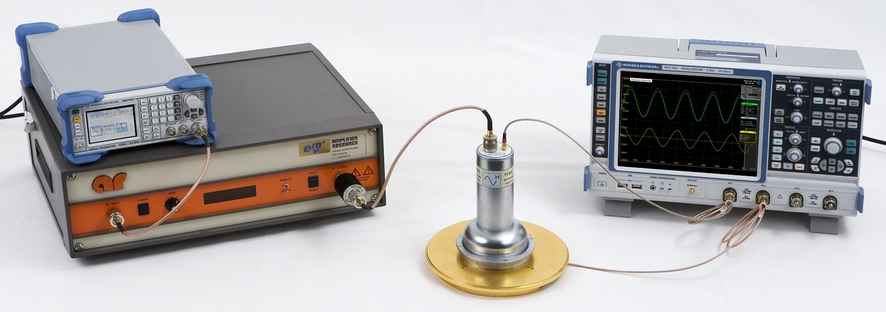

MP Field Sources Calibration set
-
-

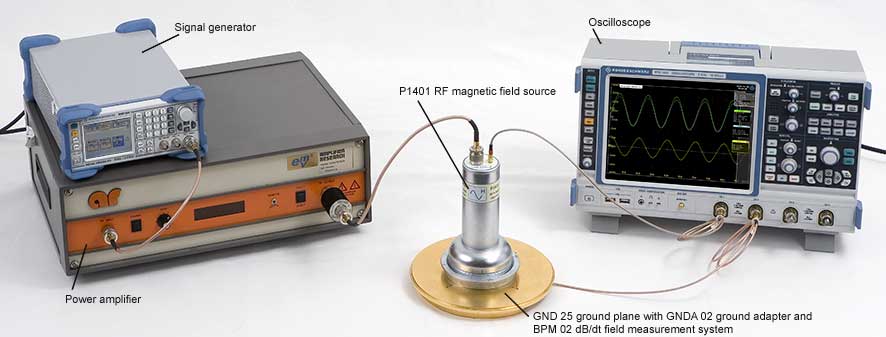

Application with designation
Delivery content
- 1x GND 25, 接地板
- 1x GNDA 02, 接地适配器
- 1x EPM 02
- 1x BPM 02, dB/dt 场测试系统
- 2x SMA-SMB 1 m ds
- 1x SMA-SMA 1 m ds
- 1x MP field sources calibration case, System case
- 1x MP Field Sources Calibration m
Delivery content details
-

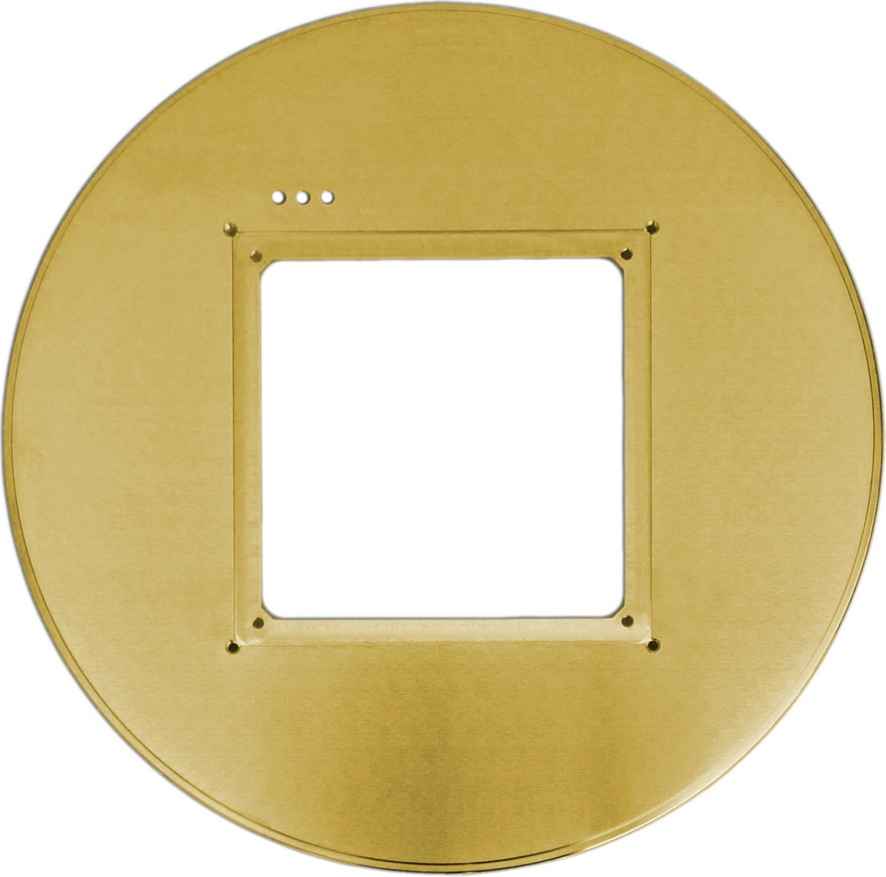

GND 25
接地板
对集成电路进行电磁兼容性检测时，GND25接地板可以确保样品的射频兼容性接触。它由表面镀金的钢材组成。其上的槽口（103x103）mm预留给接地适配器（GNDA 01-04）或横向电磁场单元（100x100）mm，供装夹使用。
-
GNDA 02
接地适配器
接地适配器用于把受测集成电路接到接地板GND 25的（100x100）mm卡槽上。接地适配器在卡紧集成电路板时可调。按照集成电路的大小有四种接地适配器尺寸（GNDA01-04）可供选择。
-

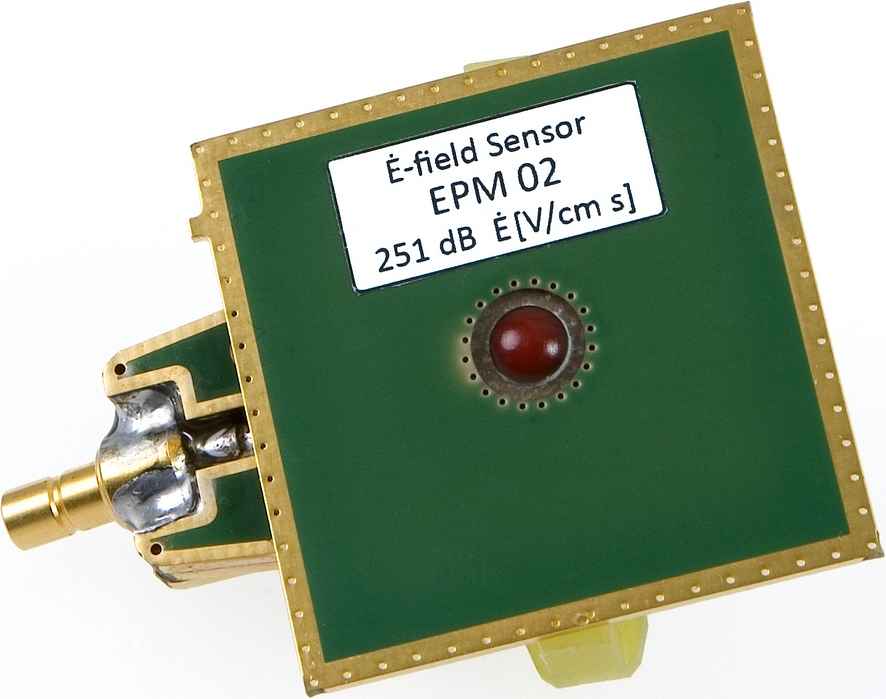

EPM 02
-
BPM 02
dB/dt 场测试系统
BPM 02是磁场测试系统，用于测量磁场强度走向的实时变化。dB/dt 直到3GHz 它没有频率下限。
