HR-R 8-1 set
Nahfeldsondenset bis 40 GHz B-Feld
-
-

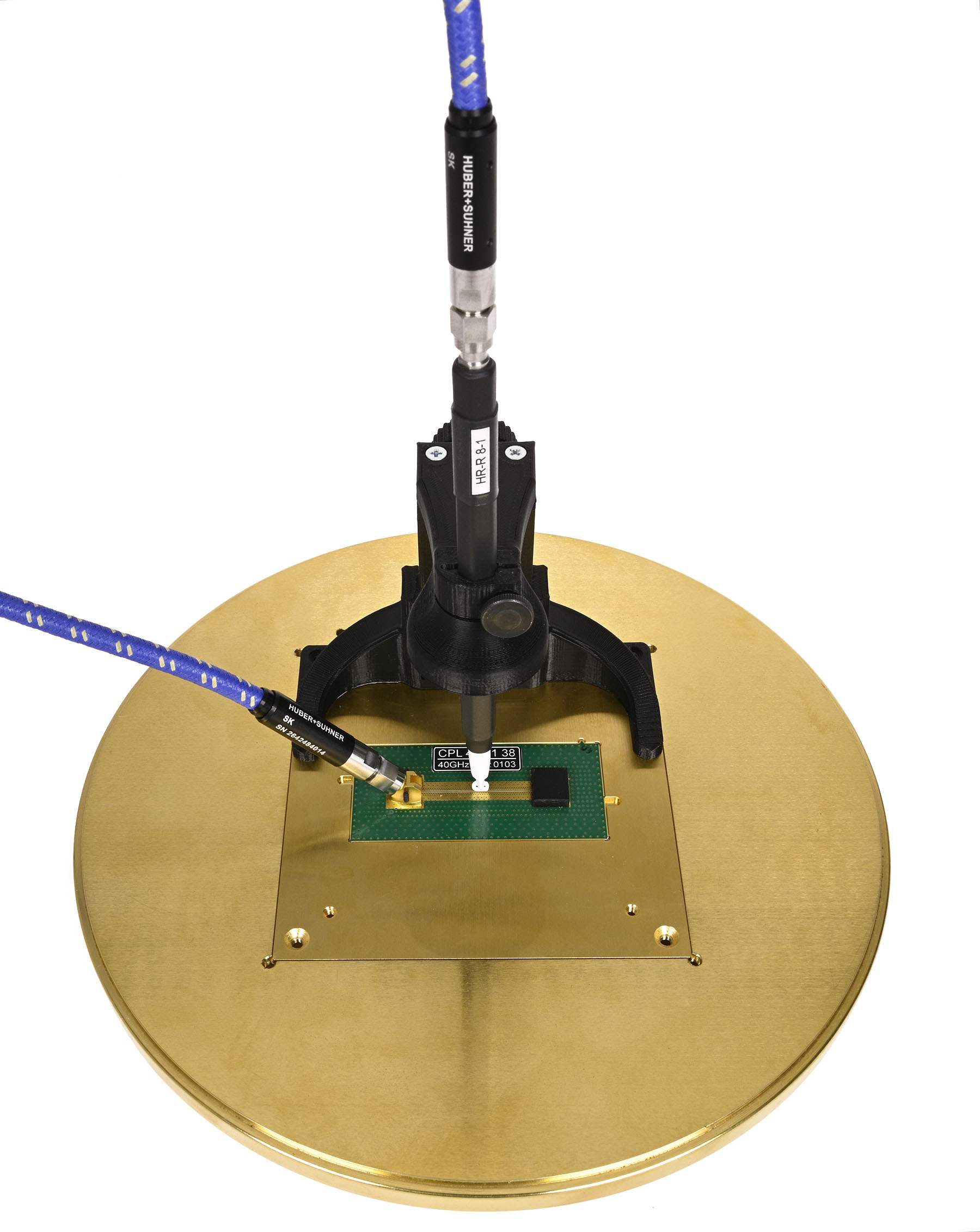

Messaufbau Magnetfeldsonde HR-R 8-1 auf 40 GHz Koplanarleitung
Kurzbeschreibung

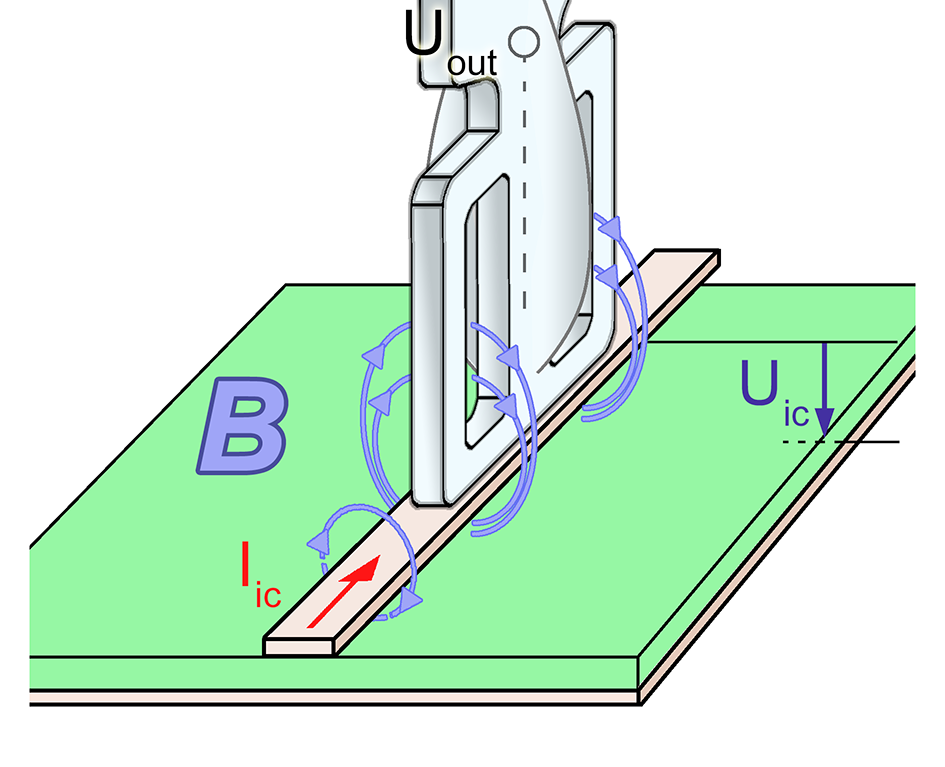

Das HR-R 8-1 Set enthält die HR-R 8-1 B-Feldsonde. Mit dieser sind Magnetfeldmessungen bis zu 40GHz durchführbar. Der besondere Sondenkopf der HR-R 8-1 ermöglicht Messungen an IC’s, Leiterkartenstrukturen und Bauelementen zur Lokalisierung von hochfrequenten Magnetfeldern.

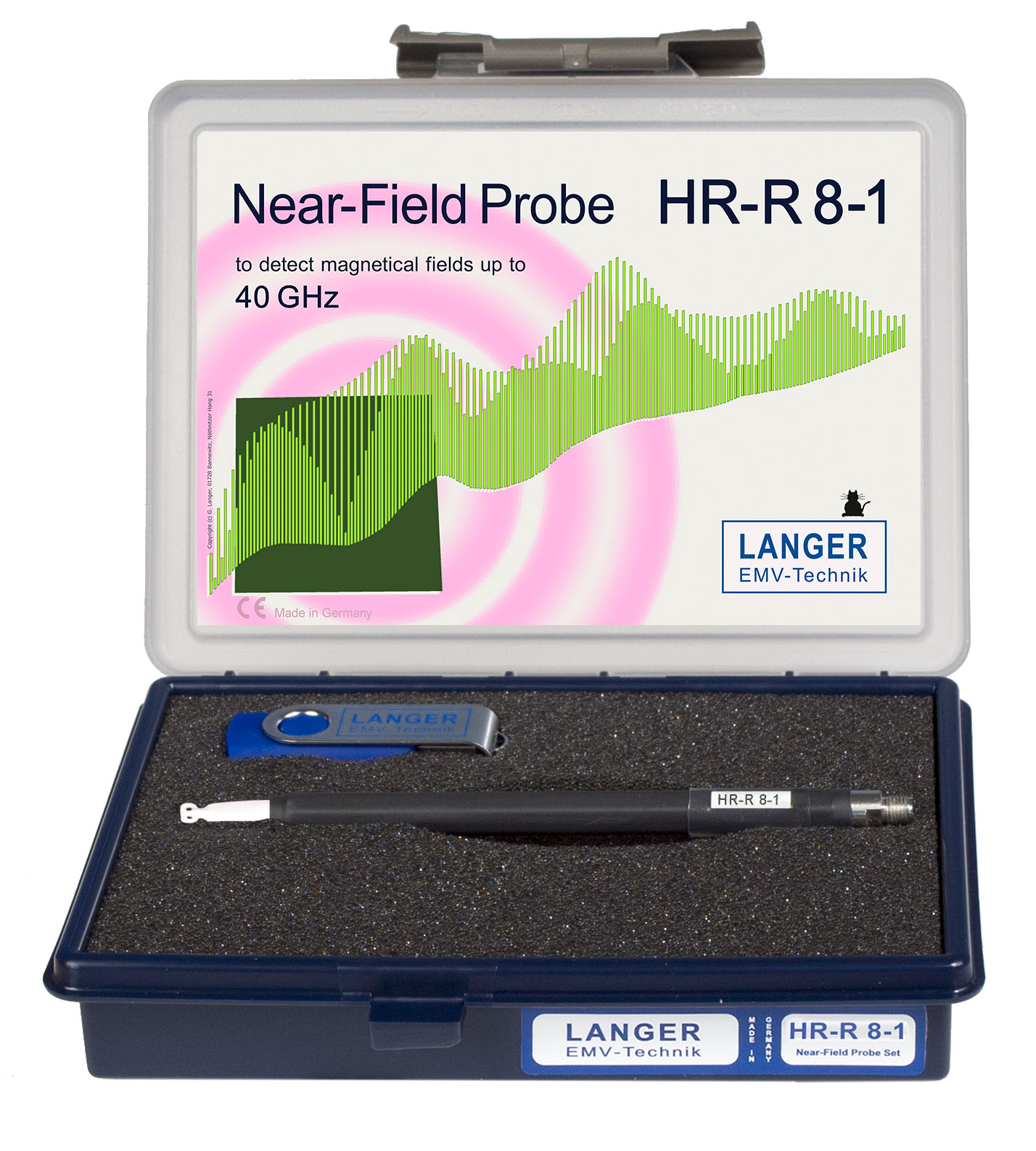

Lieferumfang
- 1x HR-R 8-1, Nahfeldsonde bis 40 GHz B-Feld
- 1x CS-ESA Viewer, Software ChipScan-ESA Viewer / USB
- 1x HR-R char, HR-R 8-1 Kennlinien
- 1x HR-R 8-1 m, Bedienungsanleitung
- 1x Case 4, Systemkoffer Nahfeldsonden
Technische Parameter
| obere Grenzfrequenz | 40 GHz |
| Anschluss - Ausgang | 2.92 mm (K), female, jack |
