HR-R 8-1

Nahfeldsonde bis 40 GHz B-Feld

  • Kurzbeschreibung
  • Technische Parameter
Anfrage senden Datenblatt
  • HR-R 8-1, Nahfeldsonde bis 40 GHz B-Feld

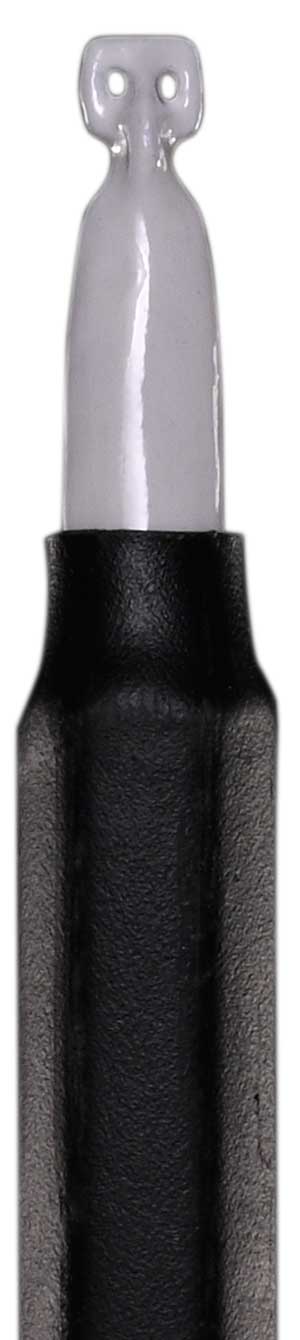

  • Sondenkopf H-Feldsonde HR-R 8-1
    Sondenkopf H-Feldsonde HR-R 8-1

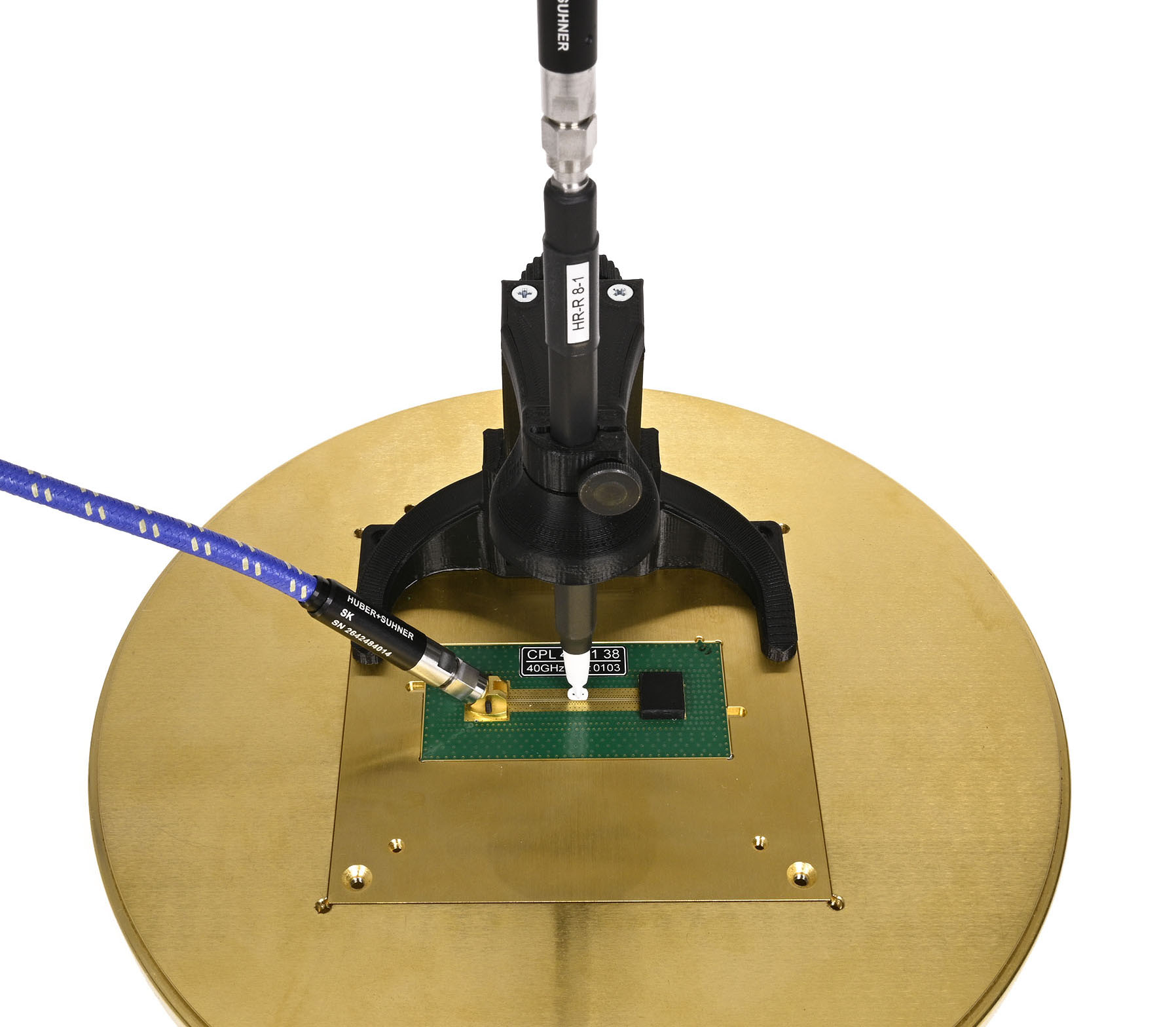

  • H-Feldsonde HR-R 8-1 Messaufbau mit Probehalter SH 02 auf Koplanarleitung CPL 40-01 38
    H-Feldsonde HR-R 8-1 Messaufbau mit Probehalter SH 02 auf Koplanarleitung CPL 40-01 38
HR-R 8-1, Nahfeldsonde bis 40 GHz B-Feld Sondenkopf H-Feldsonde HR-R 8-1 H-Feldsonde HR-R 8-1 Messaufbau mit Probehalter SH 02 auf Koplanarleitung CPL 40-01 38
  • HR-R 8-1, Nahfeldsonde bis 40 GHz B-Feld
  • Sondenkopf H-Feldsonde HR-R 8-1
  • H-Feldsonde HR-R 8-1 Messaufbau mit Probehalter SH 02 auf Koplanarleitung CPL 40-01 38
Kurzbeschreibung

Die HR-R 8-1 ist eine passive Nahfeldsonde zum Messen von magnetischem Feld bis 40 GHz.
Die Messschleife ist vom Sondenschaft durch spezielle Dämpfungssysteme entkoppelt. Zusätzlich enthält die Sonde eine Mantelstromdämpfung. Intern mit 50 Ohm abgeschlossen.

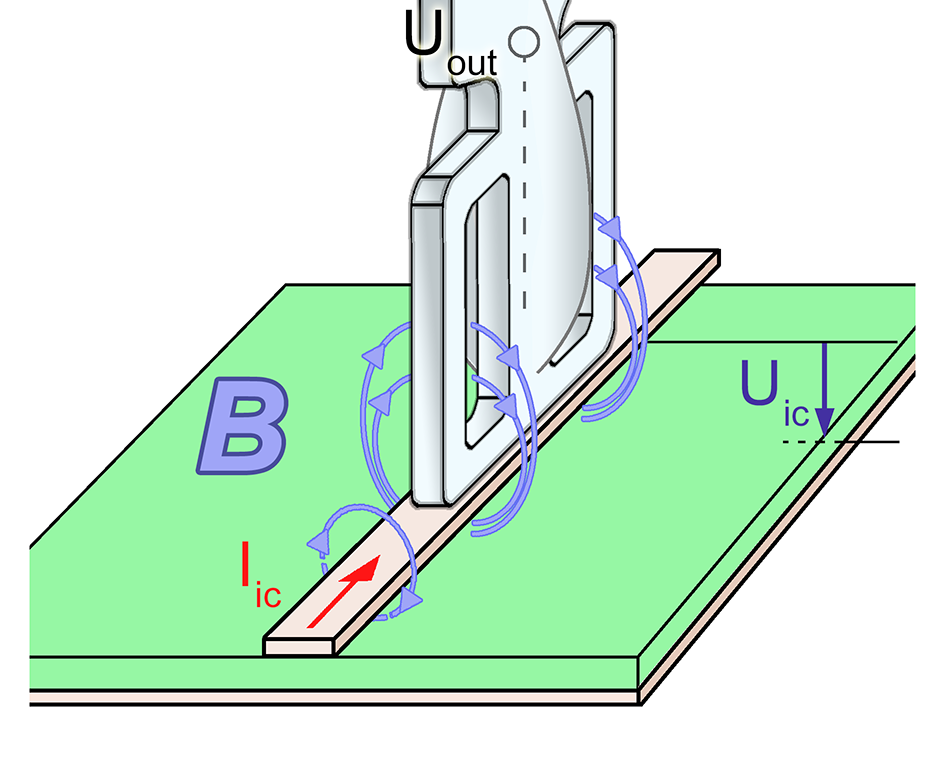

Der besondere Sondenkopf der HR-Nahfeldsonde ermöglicht Magnetfeldmessungen direkt auf einzelnen IC-Pins oder Leiterzügen zur Lokalisierung von Magnetfeldquellen.

Technische Parameter
obere Grenzfrequenz 40 GHz
Ausgangswiderstand 50 Ω
Anschluss - Ausgang 2.92 mm (K), female, jack
Gewicht 19 g
Maße (L x B x H) (147 x 9 x 9) mm
Frequenzgang Frequenzgang Frequenzgang
Korrekturkurve Korrekturkurve Korrekturkurve
Messprinzip Messprinzip Messprinzip
