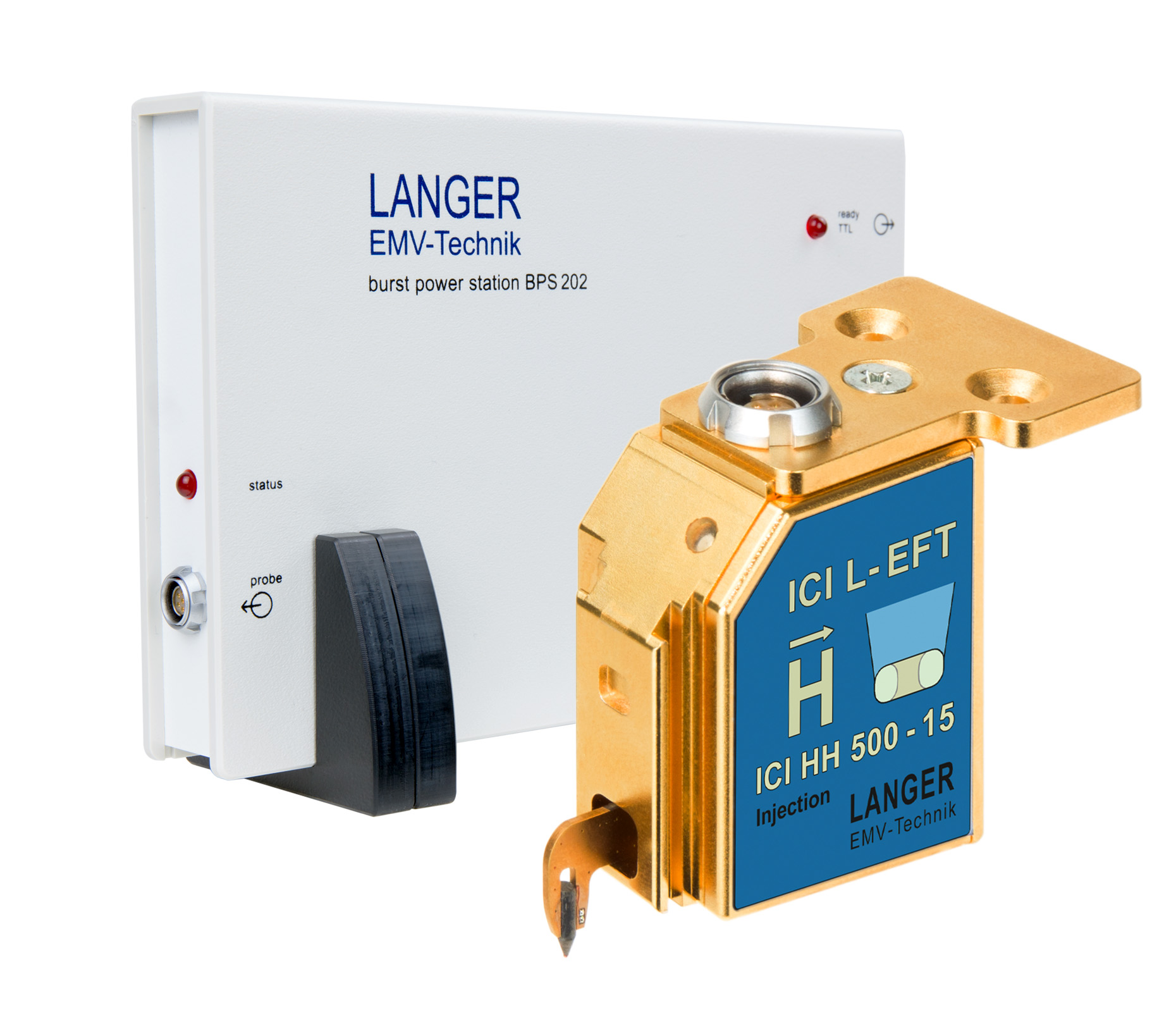

  • ICI HH500-15 L-EFT set, Puls-Magnetfeldquelle set

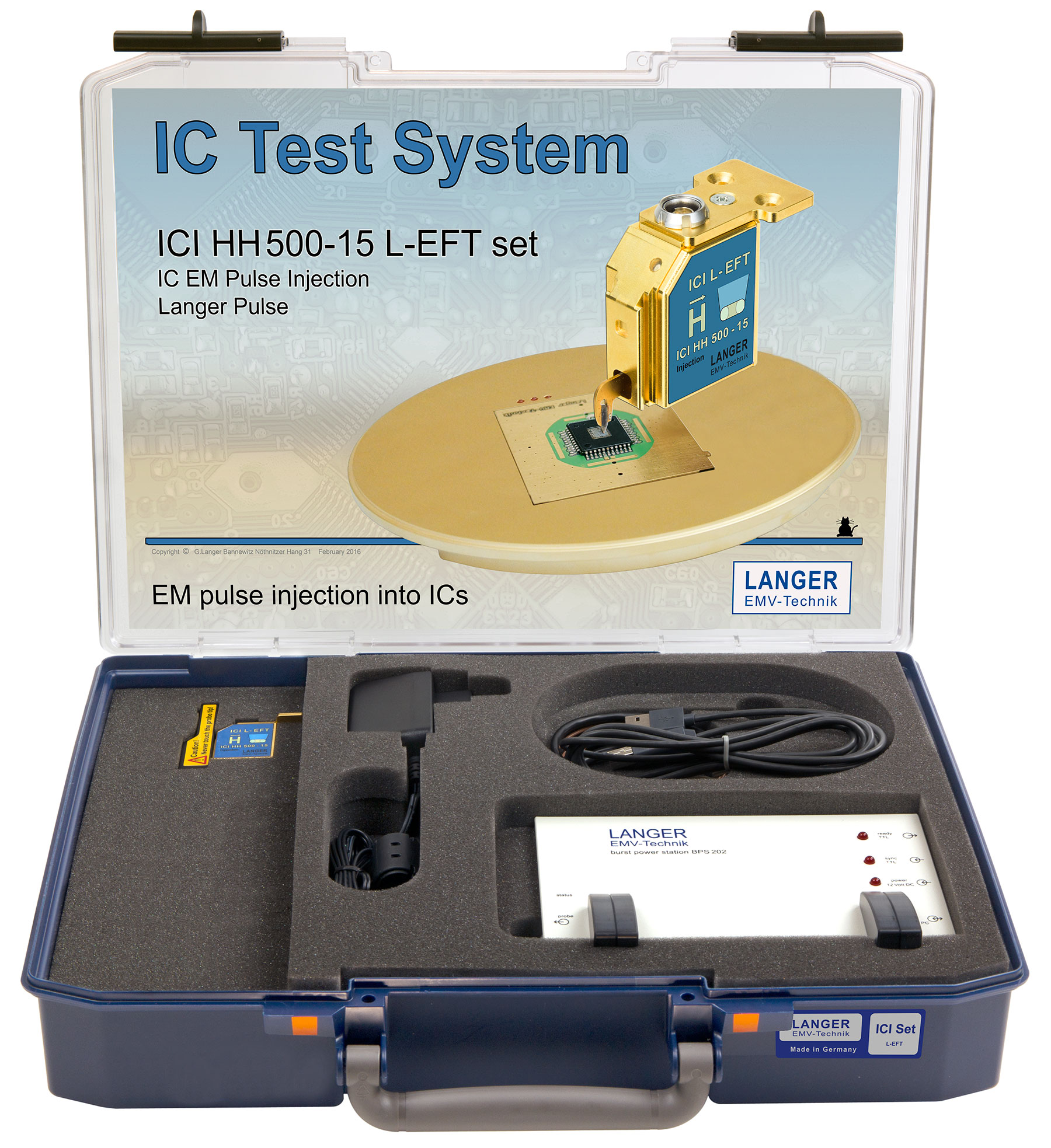

  • Kofferinhalt ICI HH500-15-L-EFT-set
    Kofferinhalt ICI HH500-15-L-EFT-set
  • Puls Magnetfeldquelle ICI HH500-15 L-EFT in Anwendung
    Puls Magnetfeldquelle ICI HH500-15 L-EFT in Anwendung

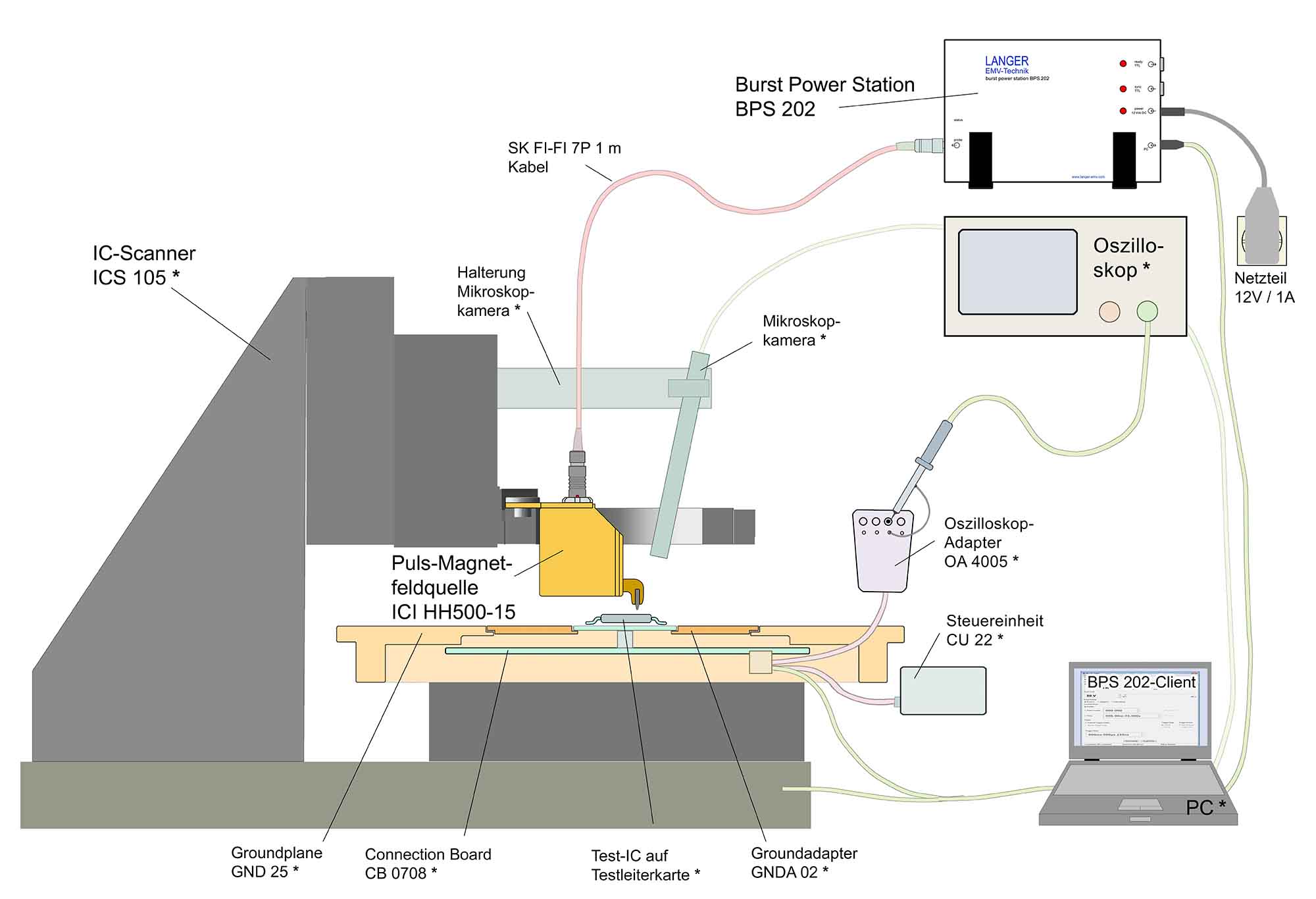

  • Schematischer Aufbau mit Mover
    Schematischer Aufbau mit Mover

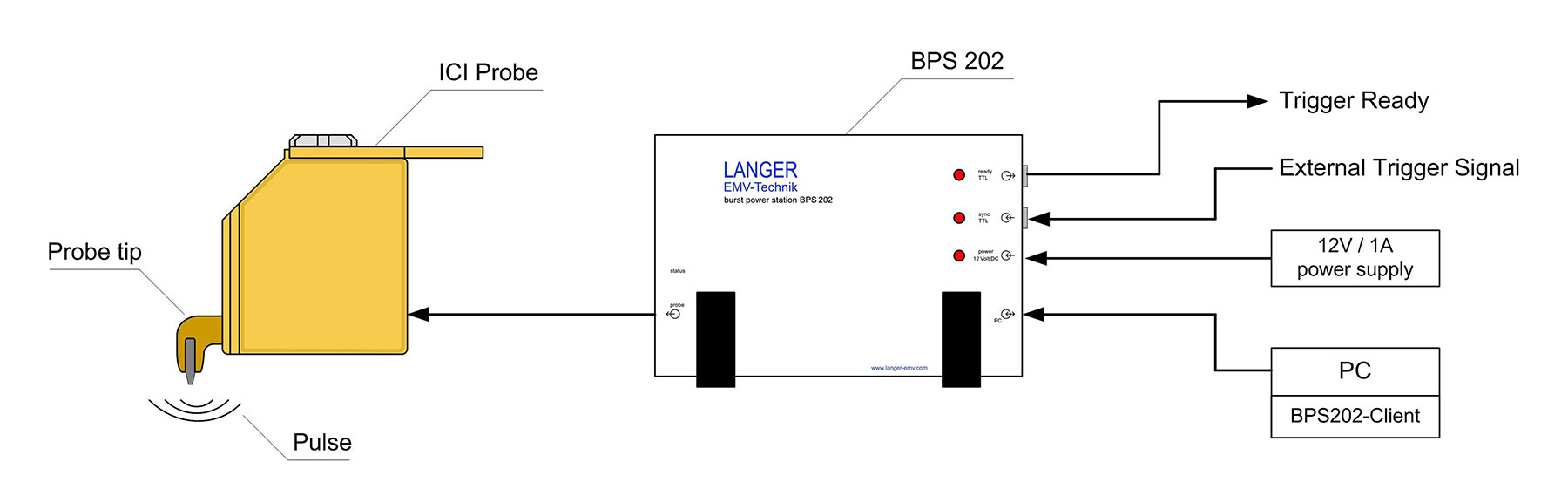

  • Schema Messaufbau
    Schema Messaufbau
ICI HH500-15 L-EFT set, Puls-Magnetfeldquelle set Kofferinhalt ICI HH500-15-L-EFT-set Puls Magnetfeldquelle ICI HH500-15 L-EFT in Anwendung Schematischer Aufbau mit Mover Schema Messaufbau
  • ICI HH500-15 L-EFT set, Puls-Magnetfeldquelle set
  • Kofferinhalt ICI HH500-15-L-EFT-set
  • Puls Magnetfeldquelle ICI HH500-15 L-EFT in Anwendung
  • Schematischer Aufbau mit Mover
  • Schema Messaufbau
Kurzbeschreibung

Das ICI HH500-15 L-EFT set beinhaltet eine Puls-Magnetfeldquelle, welche schnelle transiente Magnetfeld-Pulse in Test-ICs einkoppelt.
Mit diesem Set lassen sich electromagnetic fault injection (EMFI) Attacken durchführen. Zusätzlich kann die Störfestigkeit einzelner Bereiche eines Test-ICs untersucht werden.

Lieferumfang
Technische Parameter
Pulsparameter
Anstiegszeit < 2 ns
Wiederholfrequenz 0.1 Hz - 20 kHz
Polarität (Software gesteuert) + / - / alternating
Trigger Puls Verzögerung (Bypass Modus - Delay Line)
min. Trigger Puls Verzögerung (typ.) 100 ns (probe-specific)
max. Trigger Puls Verzögerung (typ.) 450 ns
max. Jitter (typ.) ± 1 ns

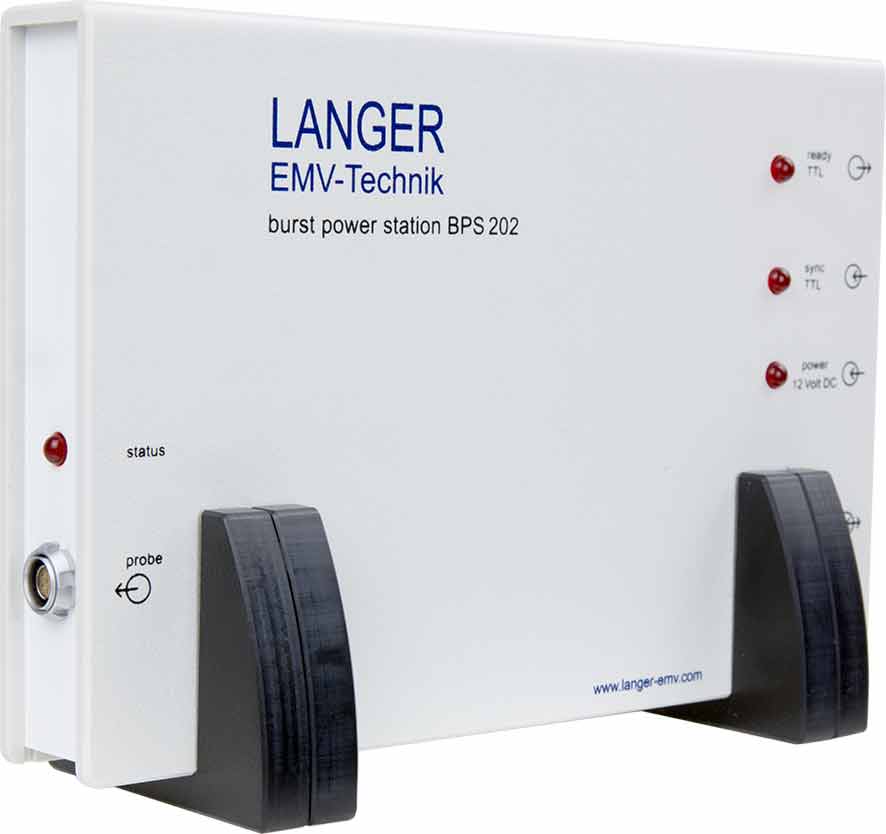

Versorgung BPS 202
Software BPS 202-Client / DLL (32 Bit / 64 Bit)
Win XP SP3 or higher
Lieferumfang Details
