OSE 450 set
Tastkopf 4-kanalig, 50 Mbps
-
-
Anwendung mit optischem Sensor S25 im Detail -
Anwendung mit OSE 450 set und SGZ 21 -
Lieferumfang OSE 450 set
![OSE 450 set, Tastkopf 4-kanalig, 50 Mbps](/fileadmin/Bilder300/2019.01.18 OSE450 set case.jpg?v=1723643593082)

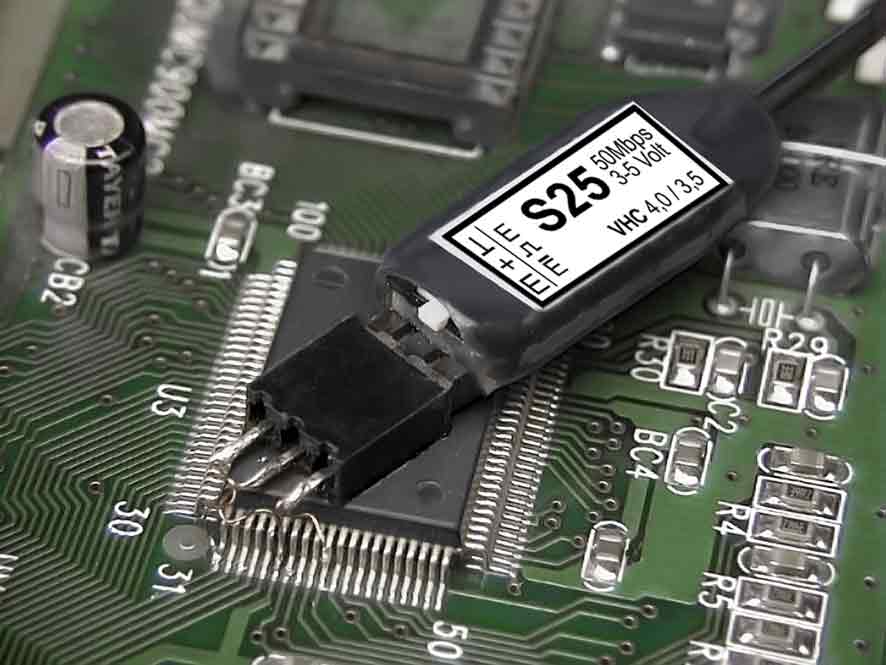

![Anwendung mit optischem Sensor S25 im Detail](/fileadmin/Bilder300/Sensor S25 in Anwendung web.jpg?v=1723643593082)

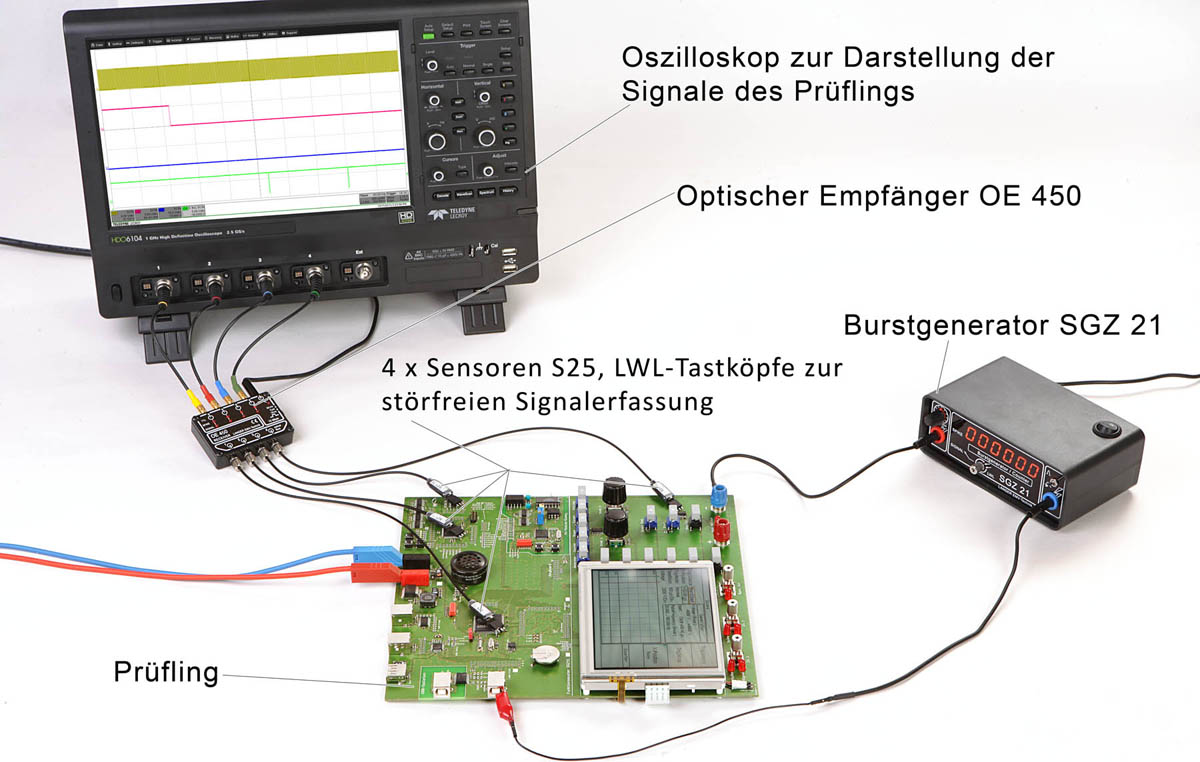

![Anwendung mit OSE 450 set und SGZ 21](/fileadmin/Bilder300/2018.12.14 B01 OSE450 A 083.jpg?v=1723643593082)
![Lieferumfang OSE 450 set](/fileadmin/Bilder300/2018 Set OE450 Lieferumfang.jpg?v=1723643593082)
Kurzbeschreibung
Das OSE 450 set dient zur Übertragung von digitalen Signalen aus einem gestörten Prüfling zum Oszilloskop. Es enthält vier einzelne Sensoren zur Erfassung von vier digitalen Signalen im Prüfling. Die Verbindung erfolgt über vier Lichtwellenleiter und einen Empfänger zum Oszilloskop.
Der Tastkopf wandelt im Prüfling gemessene Logiksignale in Lichtsignale um. Die Lichtsignale des Sensors werden über LWL an den optischen Empfänger übertragen, der sie in digitale elektrische Signale wandelt. Diese werden mit einem Oszilloskop dargestellt oder zur Steuerung weiterer Geräte verwendet. Geeignet ist das System für die Signalüberwachung aus einem Absorberraum, einer geschirmten HF-Kammer oder in einem EMV-Testlabor. Es können EMV-Optimierung von Hard- und Software durchgeführt werden.
Lieferumfang
- 1x OE 450, Optischer Empfänger
- 4x S25, Optischer Sensor (50 Mbps)
- 4x LWL Ø 2.2 mm 6 m, Lichtwellenleiter einfach 6 m
- 1x NT FRI EU, Steckernetzteil
- 1x OSE 450 case, Systemkoffer
- 1x OSE 450 qg, Kurzanleitung
- 1x OSE 450 acc, Zubehör
- 1x Digital m, Benutzerhandbuch OSE
Technische Parameter
Optischer Empfänger OE 450 | |
Übertragungsbereich | DC ... 50 Mbps |
Optischer Eingang: Lichtwellenleiter | 4 x 2.2 mm Ø |
LWL-Anschluss | Ø 2.2 mm |
Versorgungsspannung | 12 V / 100 mA |
Anschluss - Ausgang | 4 x BNC-Stecker, 5 V HCMOS |
Optischer Sensor S25 | |
Übertragungsbereich | DC ... 50 Mbps |
LWL-Anschluss | Ø 2.2 mm |
Versorgungsspannung | 3 V ... 5 V |
Stromaufnahme | 30 mA |
Lieferumfang Details
-
OE 450
Optischer Empfänger
Der optische Empfänger OE 450 empfängt optische Signale von maximal 4 Sensoren und gibt sie als elektrische Signale über BNC-Steckverbinder an ein Oszilloskop oder einen Zähler aus. Der Empfänger ist für die Sensoren vom Typ S25 (50 Mbps) oder S21 (10MBps) sowie die Burstdetektoren Typ BD 01B, BD 01…
-
S25
Optischer Sensor (50 Mbps)
Der Sensor S25 ist ein digitaler Tastkopf zur rückwirkungsfreien Übertragung von digitalen Signalen aus dem Prüfling während Burstprüfungen. Er wird direkt auf einer Leiterkarte des Prüflings befestigt und vom Prüfling versorgt. Das digitale Signal wird im Sensor in ein optisches Signal gewandelt un…
-
LWL Ø 2.2 mm 6 m
Lichtwellenleiter einfach 6 m
Der LWL Ø 2.2 mm 6 m ist ein einkanaliges flexibles Faserkabel zur optischen Signalübertragung.
