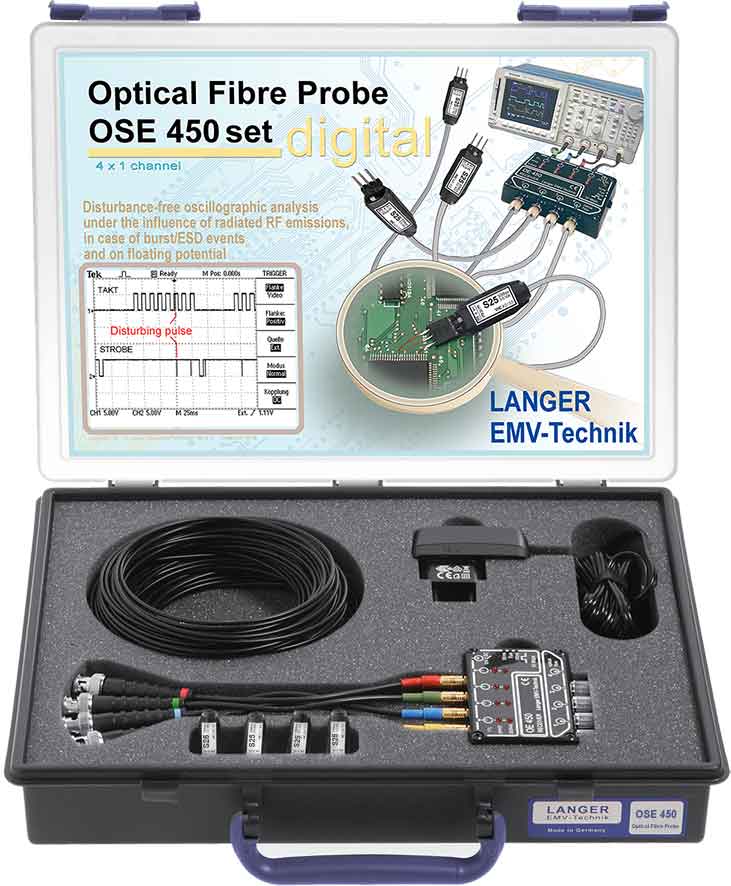

OSE 450 set
4通道光纤探头(50Mbps) SMA
-
-
Application with S25 optical sensor -
Application with OSE 450 set and SGZ 21 -

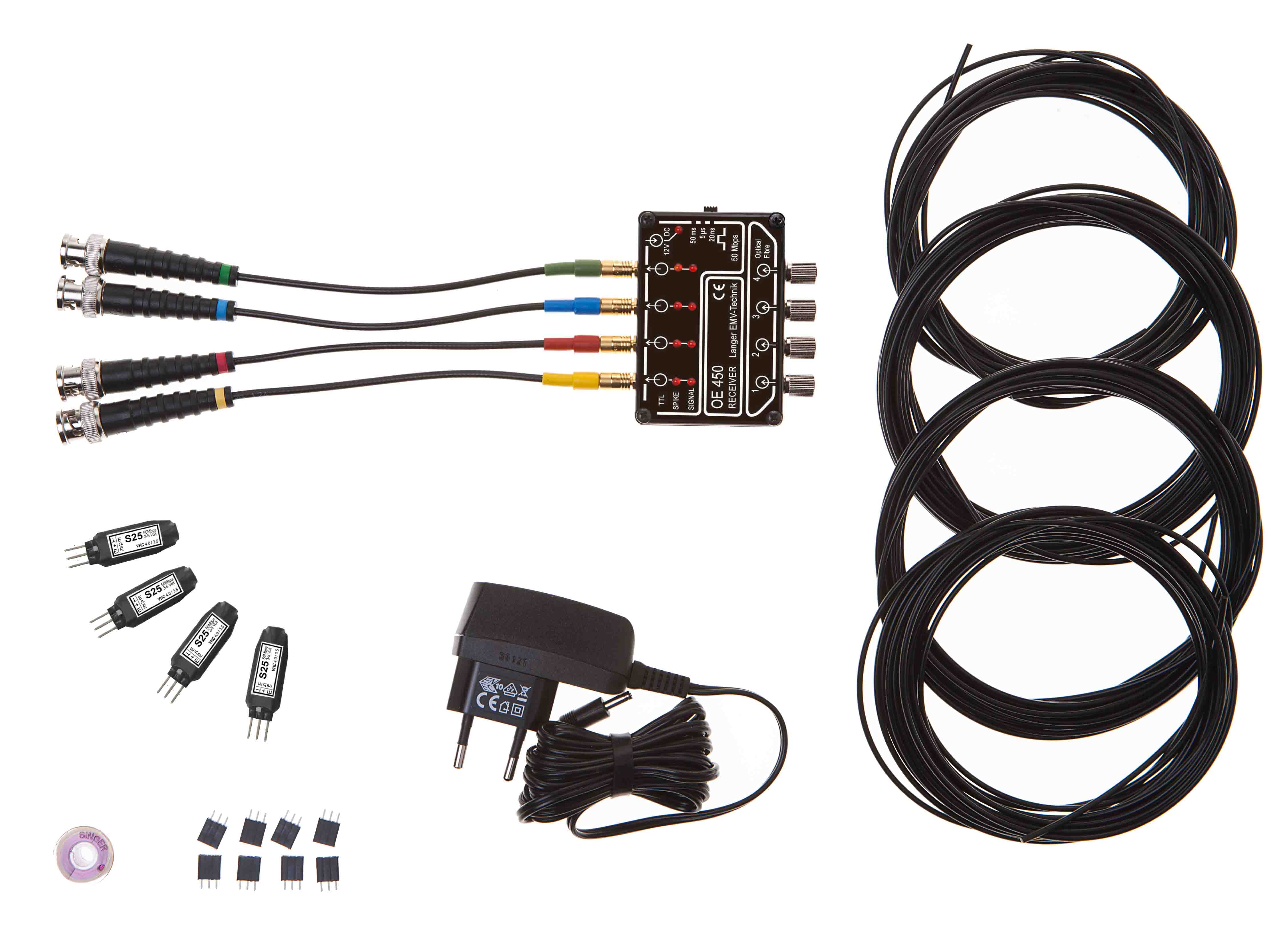

Scope of delivery OSE 450 set
![OSE 450 set, 4通道光纤探头(50Mbps) SMA](/fileadmin/Bilder300/2019.01.18 OSE450 set case.jpg?v=1723643593082)
![Application with S25 optical sensor](/fileadmin/Bilder300/S25 sensor application web.jpg?v=1723643593082)
![Application with OSE 450 set and SGZ 21](/fileadmin/Bilder300/2018.12.14 B01 OSE450 A 083-en.jpg?v=1723643593082)
![Scope of delivery OSE 450 set](/fileadmin/Bilder300/2018 Set OE450 Lieferumfang.jpg?v=1723643593082)
Short description
OSE 450把受干扰的受测物发出的数字信号传到示波器。它有四个单独的传感器,分别用于检测受测物中的四种数字信号。它通过四根光纤与示波器的一个接收端相连。
该探头把从受测物中测得的逻辑信号转化为光信号。有多种传感器可供选择,这些传感器的测量范围各不相同。在预定时,可以选择S21,S31和S32等类型的传感器。经由传感器获得的光信号通过光纤传到示波器的光学输入端,光学输入端再把光信号转化为电信号;示波器可以显示这些信号,并用它们来控制其他设备。该系统适合在吸收室外或电磁兼容空间内进行信号监测。它也可以优化软硬件的电磁兼容性。
Delivery content
- 1x OE 450, 光学接收器 SMA
- 4x S25, 光学传感器(50 Mbps)
- 4x LWL Ø 2.2 mm 6 m, 6m 光纤
- 1x NT FRI EU
- 1x OSE 450 case, System case SMA
- 1x OSE 450 qg, SMA
- 1x OSE 450 acc, SMA
- 1x Digital m
Technical parameters
OE 400 光学接收器 | |
传输范围 | DC ... 50 Mbps |
光学输入: 光纤 | 4 x 2.2 mm Ø |
光纤接口 | Ø 2.2 mm |
电源电压 | 12 V / 100 mA |
输出接口 | 4 x BNC-Stecker, 5 V HCMOS |
S25 光学传感器 | |
传输范围 | DC ... 50 Mbps |
光纤接口 | Ø 2.2 mm |
电源电压 | 3 V ... 5 V |
电流输入 | 30 mA |
Delivery content details
-
OE 450
光学接收器 SMA
OE400 型光学接收器最多可接收四个传感器的光学信号,并将其转换为电信号,通过BNC型连接器输送给示波器或计数器。该接收器可以与S21、S31和S32型传感器以及BS 01B、BD 01E 和BD 06B型猝发序列探测器一起使用,采集猝发过程。
-
S25
光学传感器(50 Mbps)
S25 型传感器是一个数字探头,在猝发序列试验中,无反作用地传递受试设备发出的数字信号。使用时将其固定在受试设备的电路板上,由受试设备供电。数字信号在传感器中被转换为光学信号,并通过光纤传递至接收器或示波器。
-
LWL Ø 2.2 mm 6 m
6m 光纤
直径2.2mm的6m 光纤是用于传导光信号的单通道柔性纤维体。
