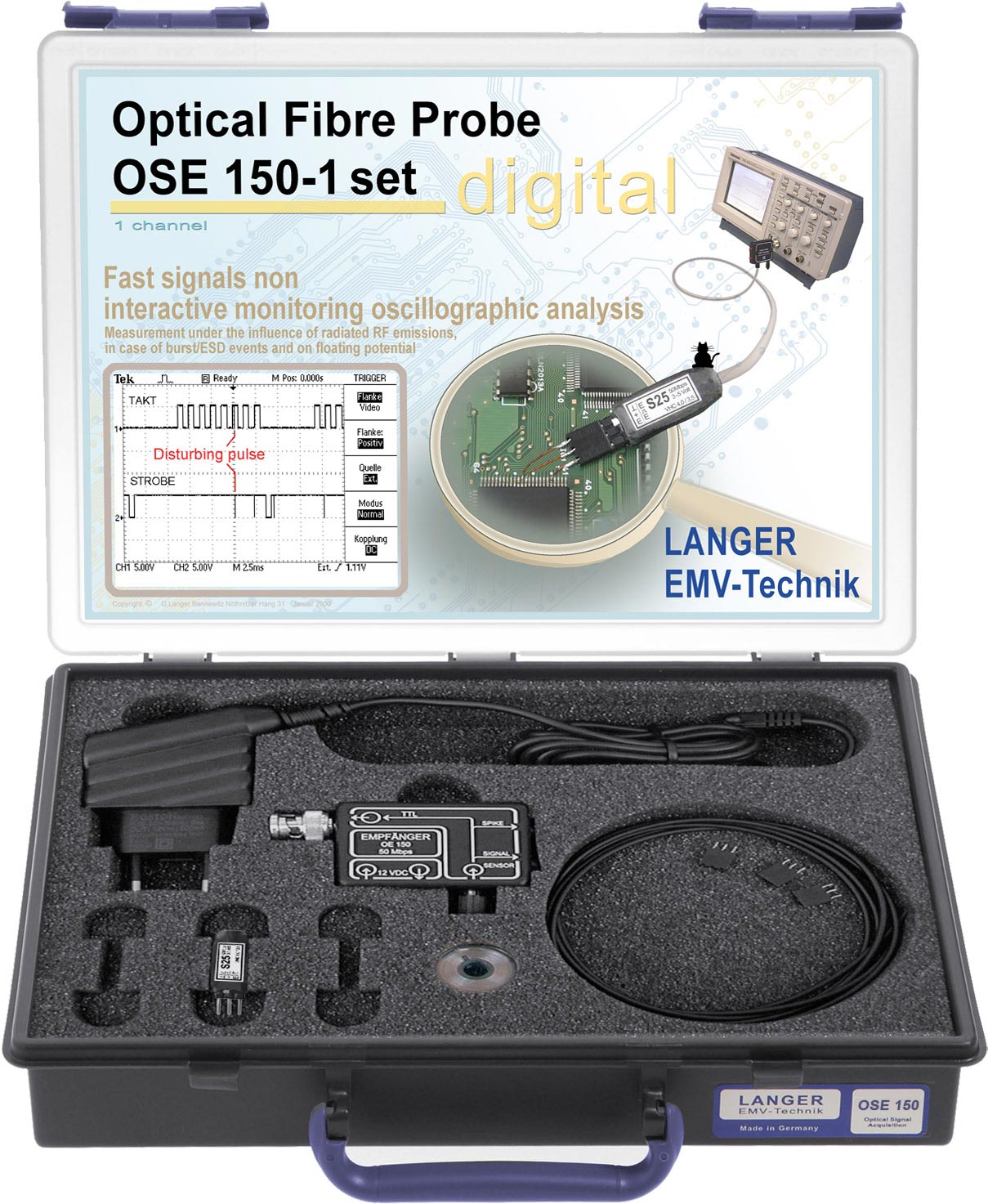

OSE 150-1 set
单通道光纤探头（50Mbps）
-
-

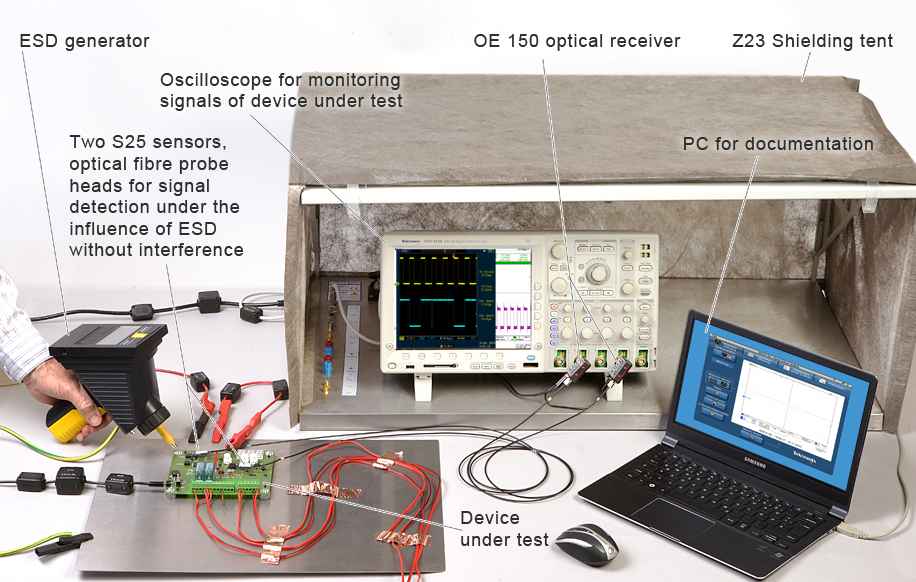

Application with two OSE 150-1 sets and shielding tent -

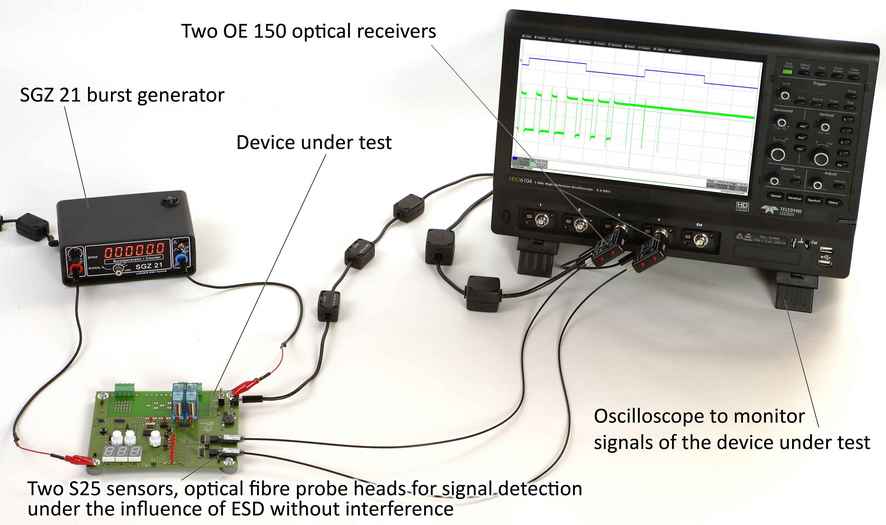

Application with two OSE 150-1 sets and SGZ 21 -

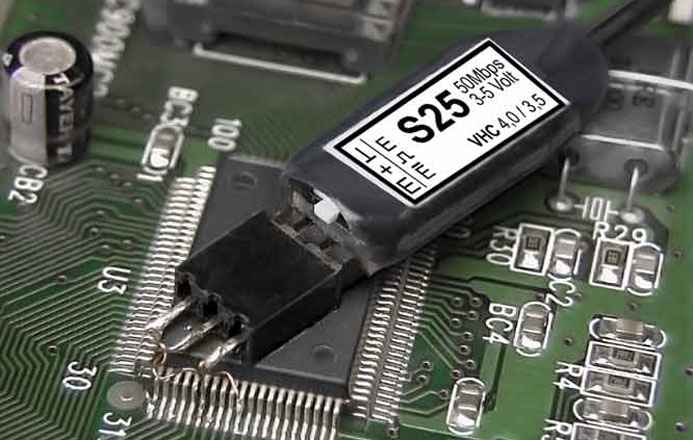

Application with optical sensor S25 -

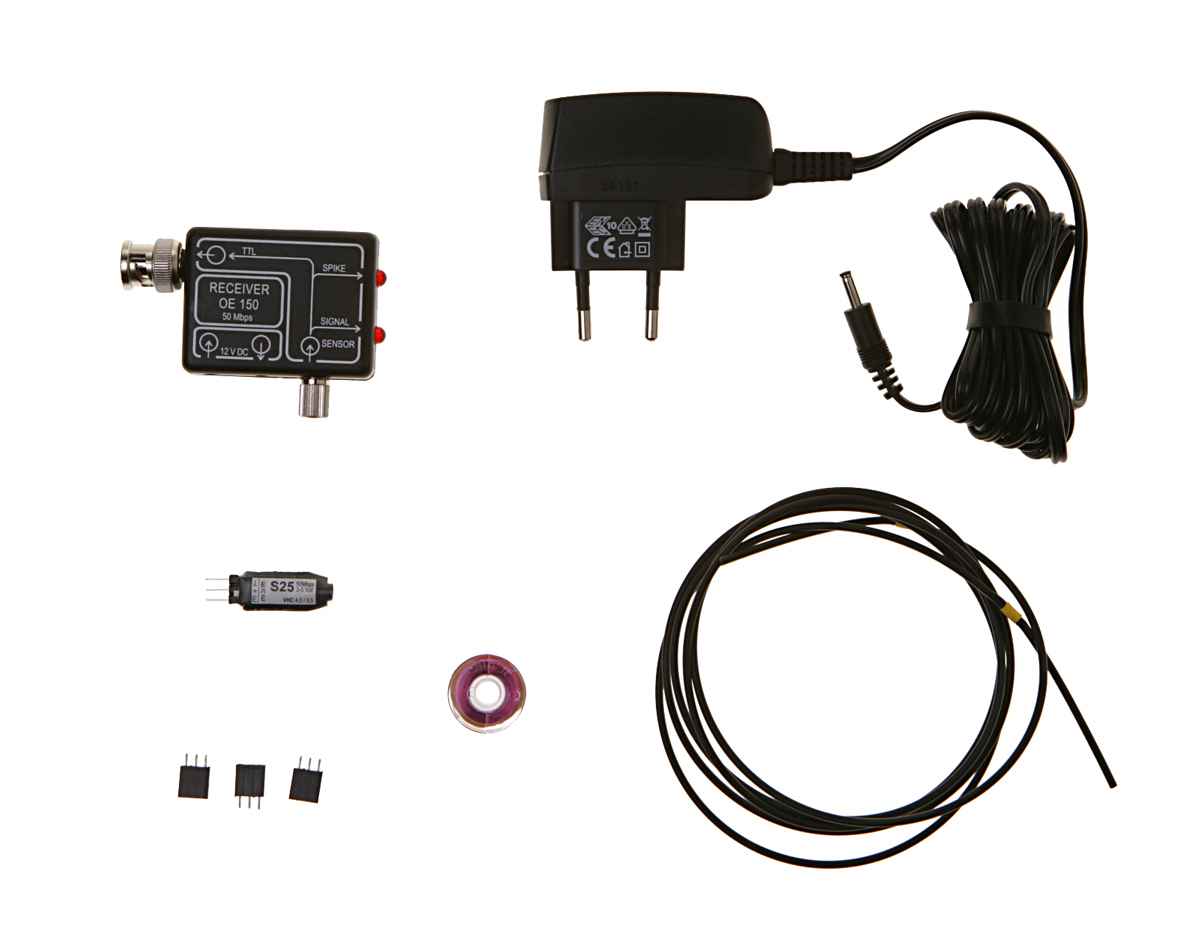

Scope of delivery OSE 150-1 set
Short description
OSE 150-1把受EFT/爆冲干扰影响的受测物发出的数字信号传到示波器。该探头包含一个传感器，检测逻辑信号并把逻辑信号转化为光信号。它通过光纤与示波器的光学输入端相连，示波器的光学输入端再把光信号转化为电信号；示波器可以显示这些信号，并用它们来控制其他设备。
在检测受测物中的逻辑信号时，有多种传感器可供选择，这些传感器的测量范围各不相同。在预定时，可以选择S21,S31和S32等类型的传感器。该系统适合在吸收室外或电磁兼容空间内进行信号监测。借助光学信号转化传输系统，它可以快速识别到受干扰的信号，因此能够优化软硬件的电磁兼容性，。
Delivery content
- 1x OE 150, 光学接收器
- 1x S25, 光学传感器（50 Mbps）
- 1x LWL Ø 2.2 mm 1.5 m, 1.5m 光纤
- 1x NT FRI EU
- 1x OSE 150-1 acc
- 1x OSE 150-1 case
- 1x Digital m
Technical parameters
| OE 150 光学接收器 | |
| 传输范围 | DC ... 50 Mbps |
| 光纤接口 | Ø 2.2 mm |
| 电源电压 | 12 V / 100 mA |
| 光线长度 | 1 m - 20 m |
| 输出接口 | BNC-Stecker, 5 V HCMOS |
| S25 光学传感器 | |
| 传输范围 | DC ... 50 Mbps |
| 光纤接口 | Ø 2.2 mm |
| 电源电压 | 3 V ... 5 V |
| 电流输入 | 30 mA |
Delivery content details
-

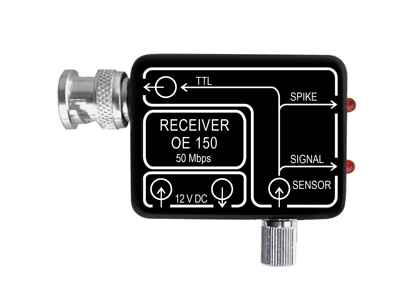

OE 150
光学接收器
OE 150型光学接收器可以接收传感器的光学信号，并将其以电信号的形式通过BNC型连接器输送给示波器或计数器。该接收器可以与S21、S31和S32型传感器以及BS 01B、BD 01E 和BD 06B型猝发序列探测器一起使用，采集猝发过程。
-
S25
光学传感器（50 Mbps）
S25 型传感器是一个数字探头，在猝发序列试验中，无反作用地传递受试设备发出的数字信号。使用时将其固定在受试设备的电路板上，由受试设备供电。数字信号在传感器中被转换为光学信号，并通过光纤传递至接收器或示波器。
