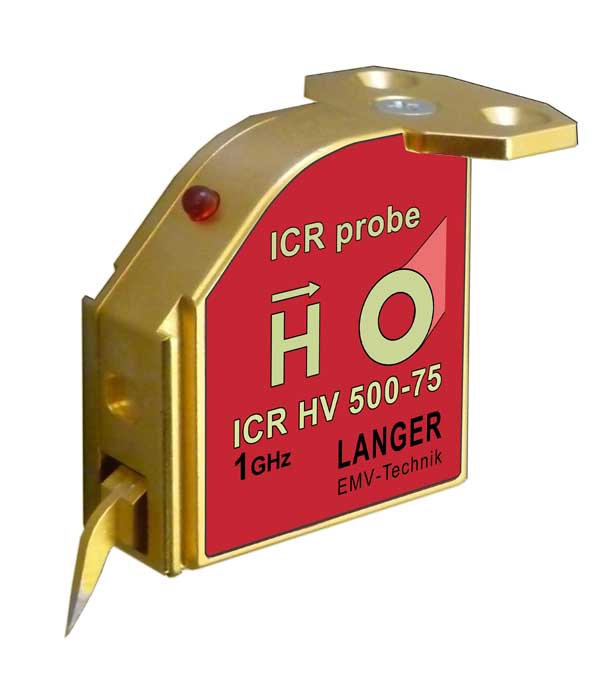

ICR HV500-75
Nahfeldmikrosonde 200 kHz bis 1 GHz
![ICR HV500-75, Nahfeldmikrosonde 200 kHz bis 1 GHz](/fileadmin/ICR Nahfeld Mikro sonde IC test security Sicherheit Störaussenung emission Langer hoch auflösend high resolution ICR HV500-75.jpg?v=1725087604442)
Kurzbeschreibung

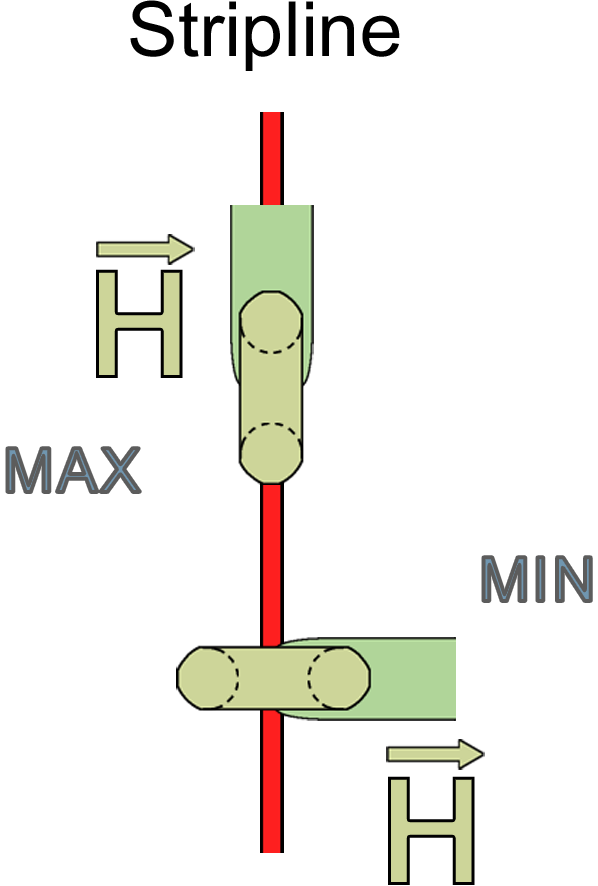

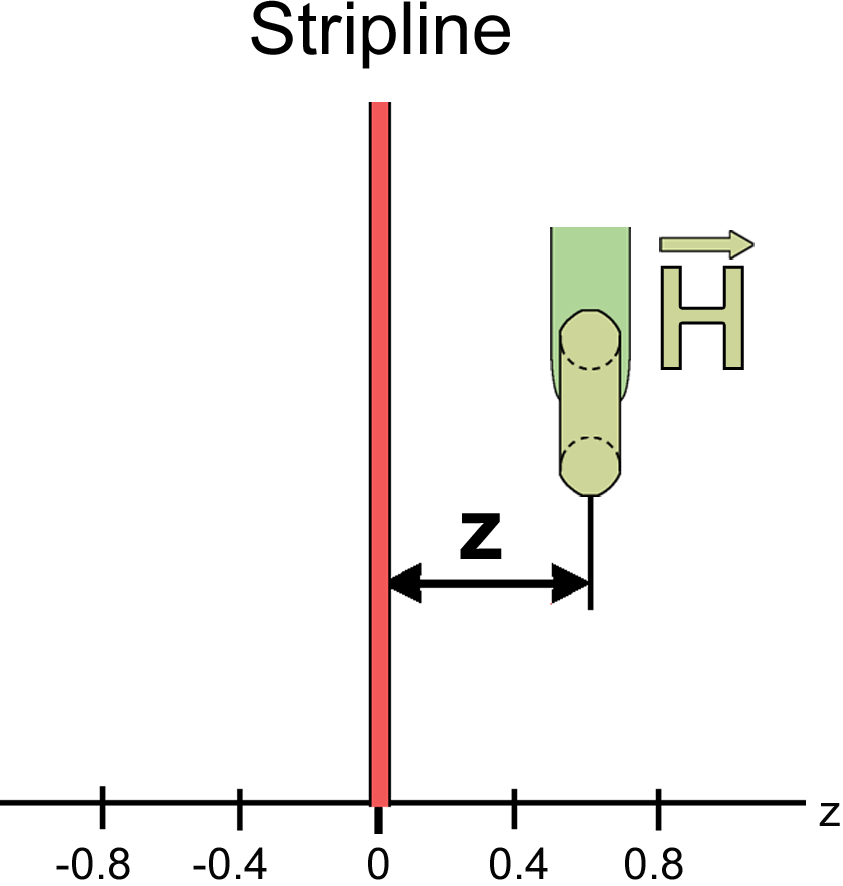

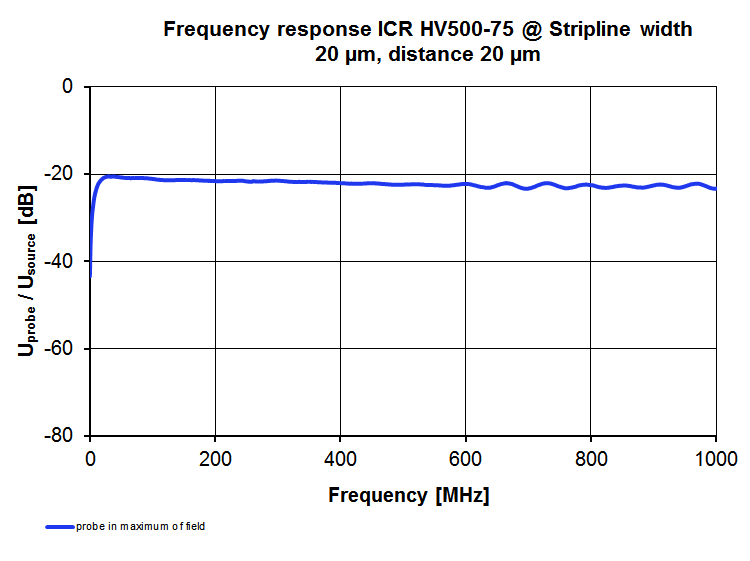

Die Sonde dient zur Messung magnetischer Nahfelder mit extrem hoher Auflösung und Empfindlichkeit. Optimal ist ein Abstand von < 1 mm zum Messobjekt. Im Vergleich zur ICR HV500-6 wird mit der ICR HV500-75 im unteren Frequenzbereich ein höheres Ausgangssignal erzeugt. Die Messspule ist vertikal im Sondenkopf angeordnet.
Der Sondenkopf ist gegen die Einkopplung von elektrischem Feld geschirmt. Im Sondengehäuse ist ein Vorverstärker integriert, der durch den Bias-Tee BT 706 mit Strom versorgt wird. Justierschrauben am Gehäuse ermöglichen die manuelle Ausrichtung der Sondenspitze zum Sondengehäuse.
Die Sonde unterstützt die Funktion Kollisionsschutz der Langer-Scanner,
die während senkrechter Fahrt bei Berührung des Prüflings die Bewegung stoppt.
Das Gehäuse kann auch auf handelsüblichen Probern montiert werden.
Achtung! Die Spitze ist aufbaubedingt sehr stoßempfindlich, daher empfehlen wir die Positionierung
der Sonden durch ein automatisches Verfahrsystem.
