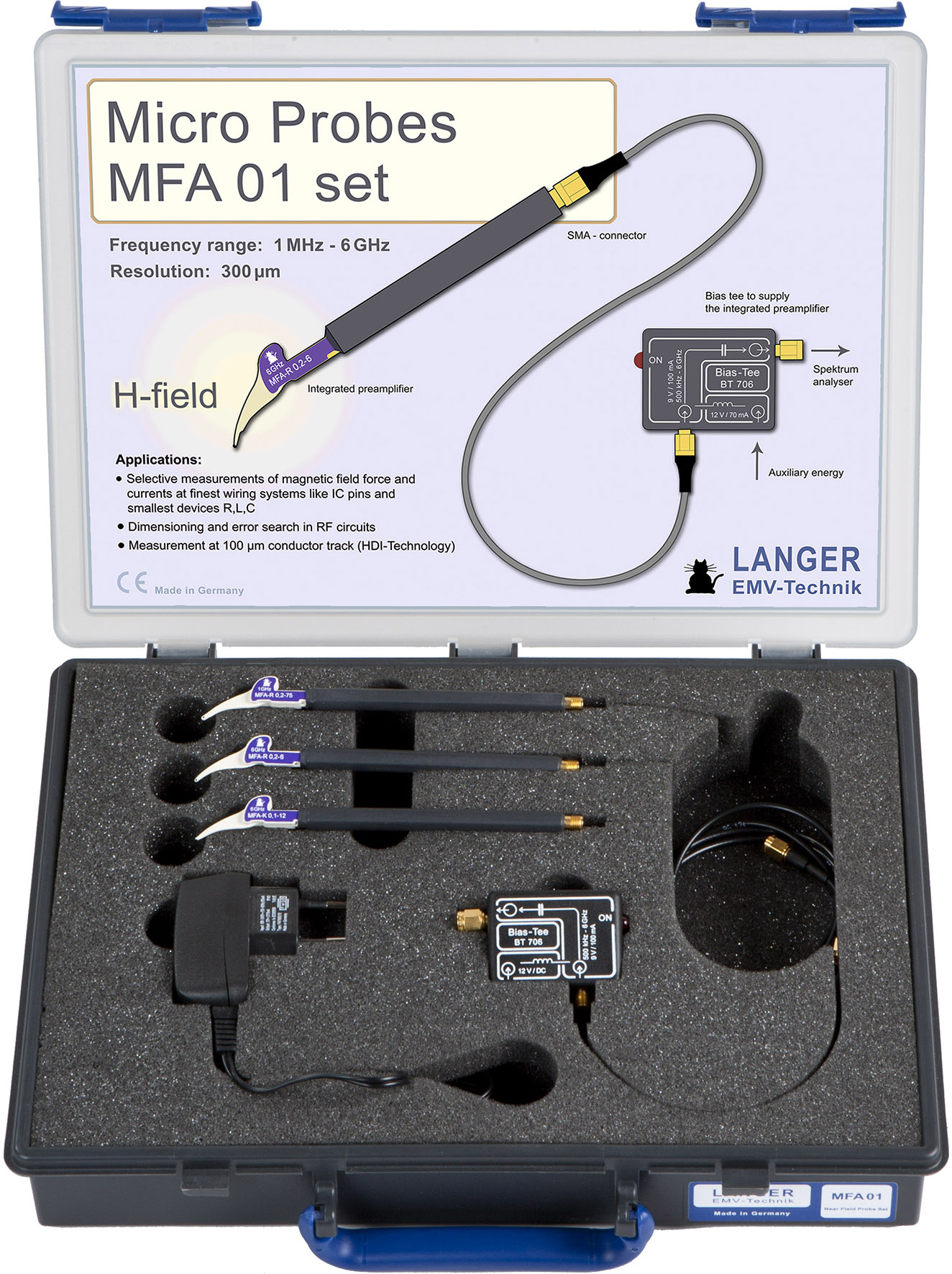

MFA 01 set
Mikrosonden 1 MHz bis 6 GHz
-
-

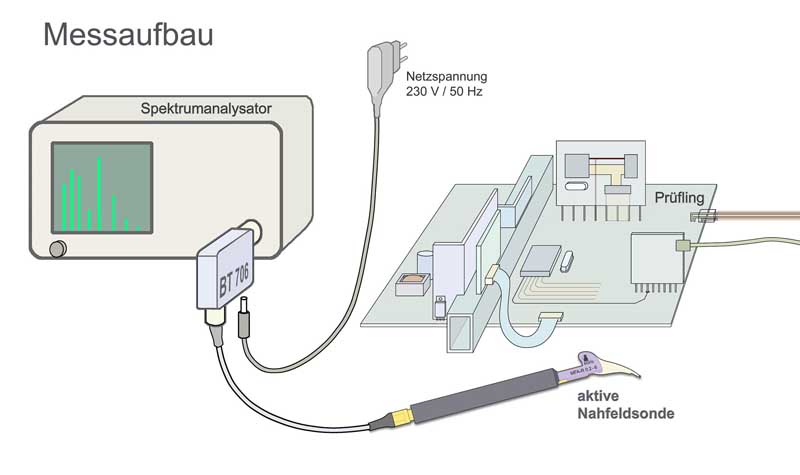

Messaufbau mit Bias-Tee BT 706 -

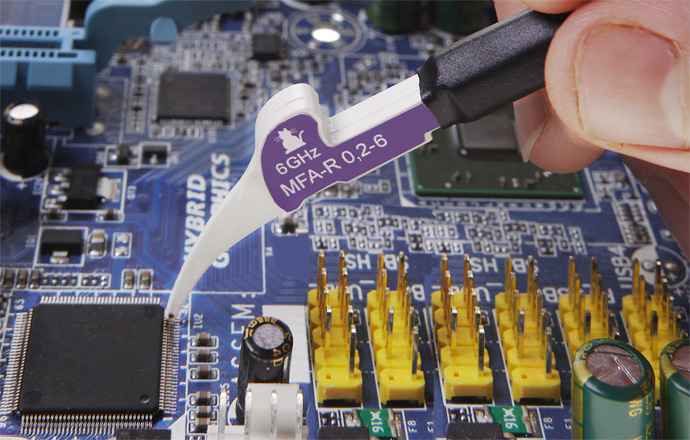

Anwendung MFA-R 0,2-6 -

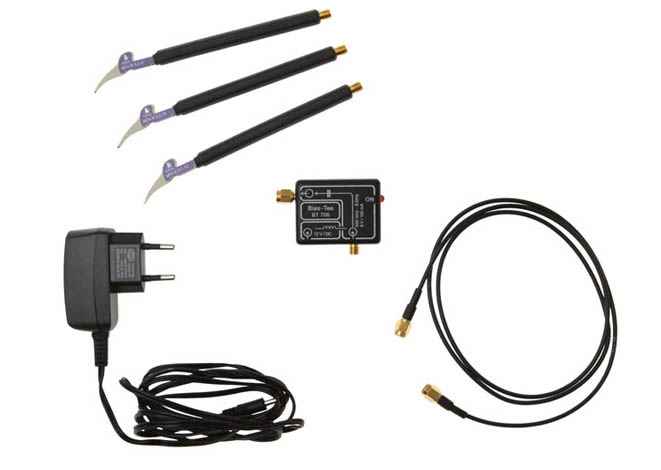

Lieferumfang Set MFA 01 -

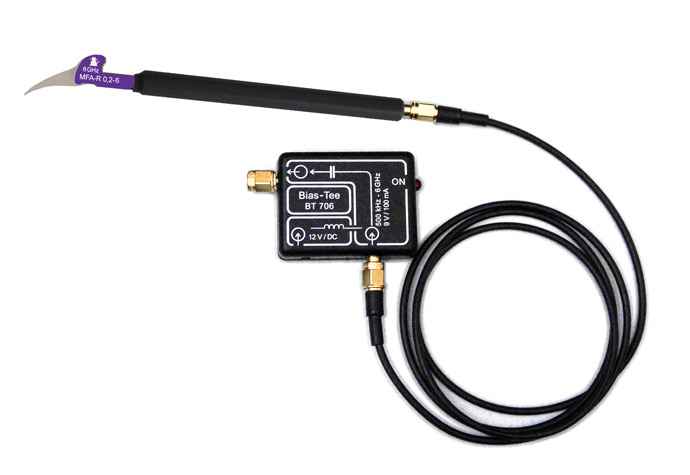

Mikrosonde MFA-R 0,2-6 mit Bias-Tee BT 706
Kurzbeschreibung
Die Nahfeldmikrosonden des MFA 01 set dienen zur Messung von Magnetfeld und zeichnen sich durch ihre sehr hohe Auflösung aus. Sie messen Magnetfelder bis 6 GHz z.B. an Signalleitungen (150 µm), an SMD-Bauelementen (0603-0201) oder an IC-Pins. Die MFA-Nahfeldmikrosonden werden von Hand geführt.
Im Sondenkopf ist eine Verstärkerstufe integriert. Die Stromversorgung der Verstärkerstufe (9 V, 100 mA) erfolgt über den Bias-Tee BT 706. Der Bias-Tee hat eine Impedanz von 50 Ohm. Die Nahfeldmikrosonden werden über den Bias-Tee BT 706 an einen Spektrumanalysator oder ein Oszilloskop angeschlossen.
Zu den Nahfeldsonden der Langer EMV-Technik GmbH werden Korrekturkennlinien mitgeliefert. Mit den Korrekturkennlinien wird die Ausgangsspannung der Sonde auf das entsprechende Magnetfeld oder den im Leiter fließenden Strom umgerechnet.
Lieferumfang
- 1x MFA-R 0.2-6, Nahfeldmikrosonde 100 MHz bis 6 GHz
- 1x MFA-K 0.1-12, Nahfeldmikrosonde 100 MHz bis 6 GHz
- 1x MFA-R 0.2-75, Nahfeldmikrosonde 1 MHz bis 1 GHz
- 1x BT 706, Bias-Tee für Langer Sonden
- 1x SMA-SMA 1 m, Messkabel SMA-SMA
- 1x NT FRI EU, Steckernetzteil
- 1x MFA case, Systemkoffer Nahfeldsonden
- 1x MFA acc, Zubehör
Technische Parameter
| Frequenzbereich | 1 MHz ... 6 GHz |
| Auflösung | 200 µm |
Lieferumfang Details
-
MFA-R 0.2-6
Nahfeldmikrosonde 100 MHz bis 6 GHz
Die Nahfeldmikrosonde MFA-R 0,2-6 hat einen extrem kleinen Sondenkopf. Dieser dient der Messung von HF-Magnetfeldern auf einer Baugruppe z.B. im Bereich um Pins von ICs, feinsten Leiterzügen oder kleinsten SMD-Bauelementen (0603-0201).
-
MFA-K 0.1-12
Nahfeldmikrosonde 100 MHz bis 6 GHz
Die Nahfeldmikrosonde MFA-K 0,1-12 hat einen extrem kleinen Sondenkopf, der nach dem Prinzip einer Stromkoppelzange arbeitet. Das ermöglicht die Strommessung an feinsten Leiterzügen und IC-Pins. Die Nahfeldmikrosonde ist gegen seitlich auf den Sondenkopf auftreffende Feldlinien geschirmt.
-
MFA-R 0.2-75
Nahfeldmikrosonde 1 MHz bis 1 GHz
Die Nahfeldmikrosonde MFA-R 0,2-75 dient der Messung von HF-Magnetfeldern bis 1 GHz mit dem extrem kleinen Sondenkopf unmittelbar auf der Baugruppe, z.B. im Bereich um Pins von ICs, feinsten Leiterzügen oder kleinsten SMD-Bauelementen (0603-0201).
-
BT 706
Bias-Tee für Langer Sonden
Der Bias-Tee dient der Stromversorgung von aktiven Nahfeldsonden der Langer EMV-Technik GmbH, z.B. MFA oder ICR. Der Bias-Tee wird in den Signalpfad zwischen aktiver Nahfeldsonde und Spektrumanalysator bzw. Oszilloskop eingefügt und von einem Steckernetzteil gespeist.
