A200-1 set

Tastkopf 1-kanalig, 500 kHz

Anfrage senden Datenblatt

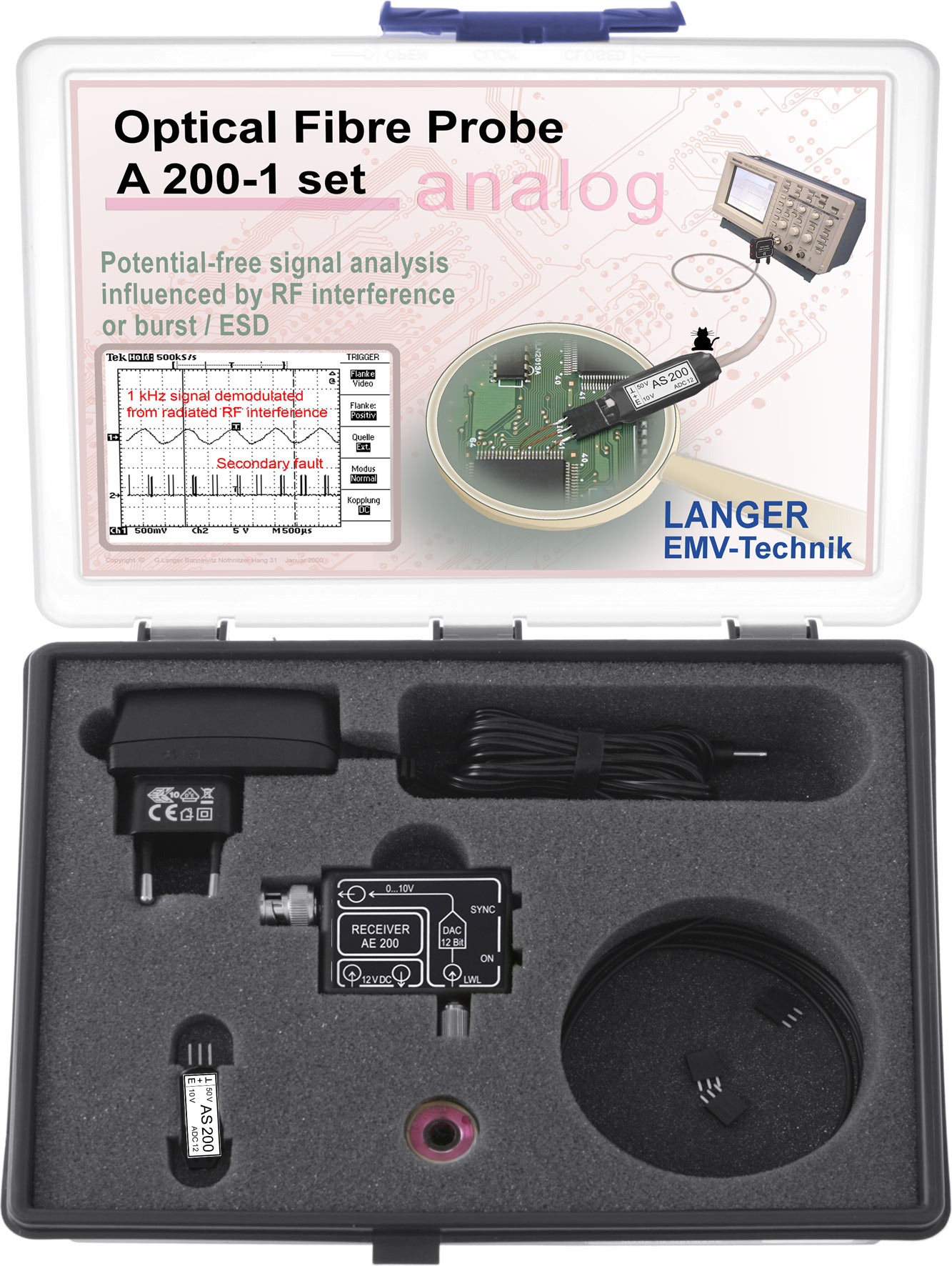

  • A200-1 set, Tastkopf 1-kanalig, 500 kHz

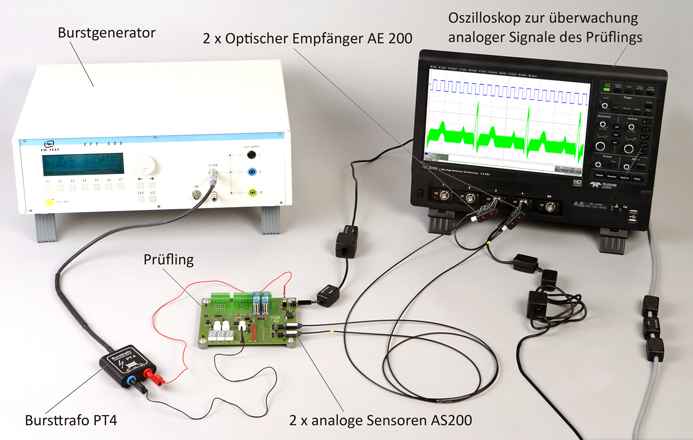

  • Anwendung mit Set AS200
    Anwendung mit Set AS200

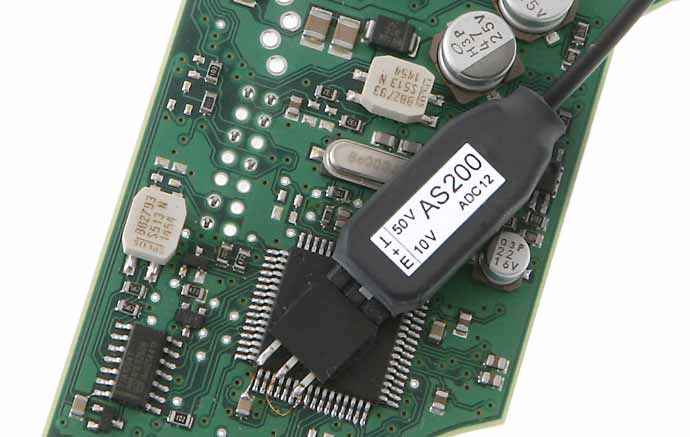

  • Anwendung mit optischen Sensor AS200
    Anwendung mit optischen Sensor AS200

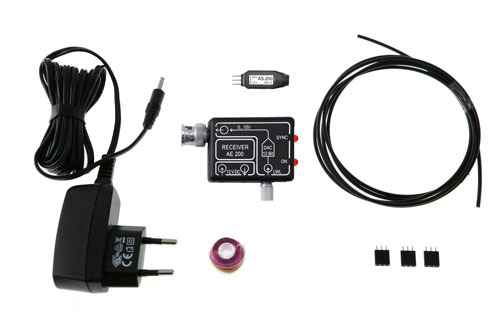

  • Lieferumfang AS200
    Lieferumfang AS200
A200-1 set, Tastkopf 1-kanalig, 500 kHz Anwendung mit Set AS200 Anwendung mit optischen Sensor AS200 Lieferumfang AS200
  • A200-1 set, Tastkopf 1-kanalig, 500 kHz
  • Anwendung mit Set AS200
  • Anwendung mit optischen Sensor AS200
  • Lieferumfang AS200
Kurzbeschreibung

Das A200-1 Set enthält einen Sensor mit dem das Oszillographieren von analogen Signalen unter EFT/ESD/HF-Störeinfluss potentialfrei möglich ist. Gestörte Signale lassen sich schnell erkennen. Der Sensor wandelt im Prüfling gemessene Analogsignale in Lichtsignale um. Die Lichtsignale werden über LWL an den optischen Empfänger übertragen, der sie in elektrische Signale wandelt. Diese können mit einem Oszilloskop dargestellt oder zur Steuerung weiterer Geräte verwendet werden. Geeignet ist das System für die Prüflingsüberwachung in einer Absorberkammer oder zur EMV-Optimierung von Hard- und Software.

Lieferumfang
Technische Parameter
Bandbreite DC ... 500 kHz
Abtastrate 3 Msps
Auflösung 12 Bit

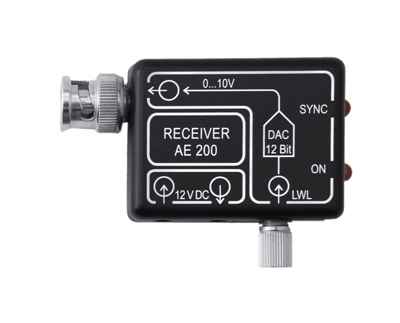

Optischer Empfänger AE 200
Bandbreite DC ... 500 kHz
Spannungsbereich - Ausgang 0 V ... 10 V
Otischer Eingang: Lichtwellenleiter Ø 2.2 mm
Versorgungsspannung 12 V ... 16 V
Stromaufnahme ≈ 100 mA

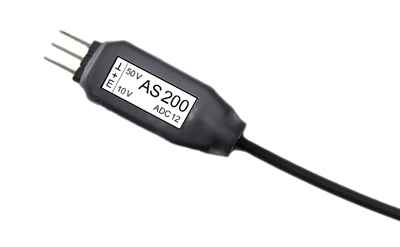

Optischer Sensor AS 200
Bandbreite DC ... 500 kHz
Messbereich 0 V ... 50 V / 0 V ... 10 V DC (switchable)
Eingangswiderstand 100 kΩ
Einstrahlfestigkeit > 100 V/m
Versorgungsspannung 3 V ... 16 V
Stromaufnahme ≈ 30 mA
Länge LWL 1 m ... 20 m
Lieferumfang Details
