A200-2 set

Tastkopf 2-kanalig, 500 kHz

Anfrage senden Datenblatt

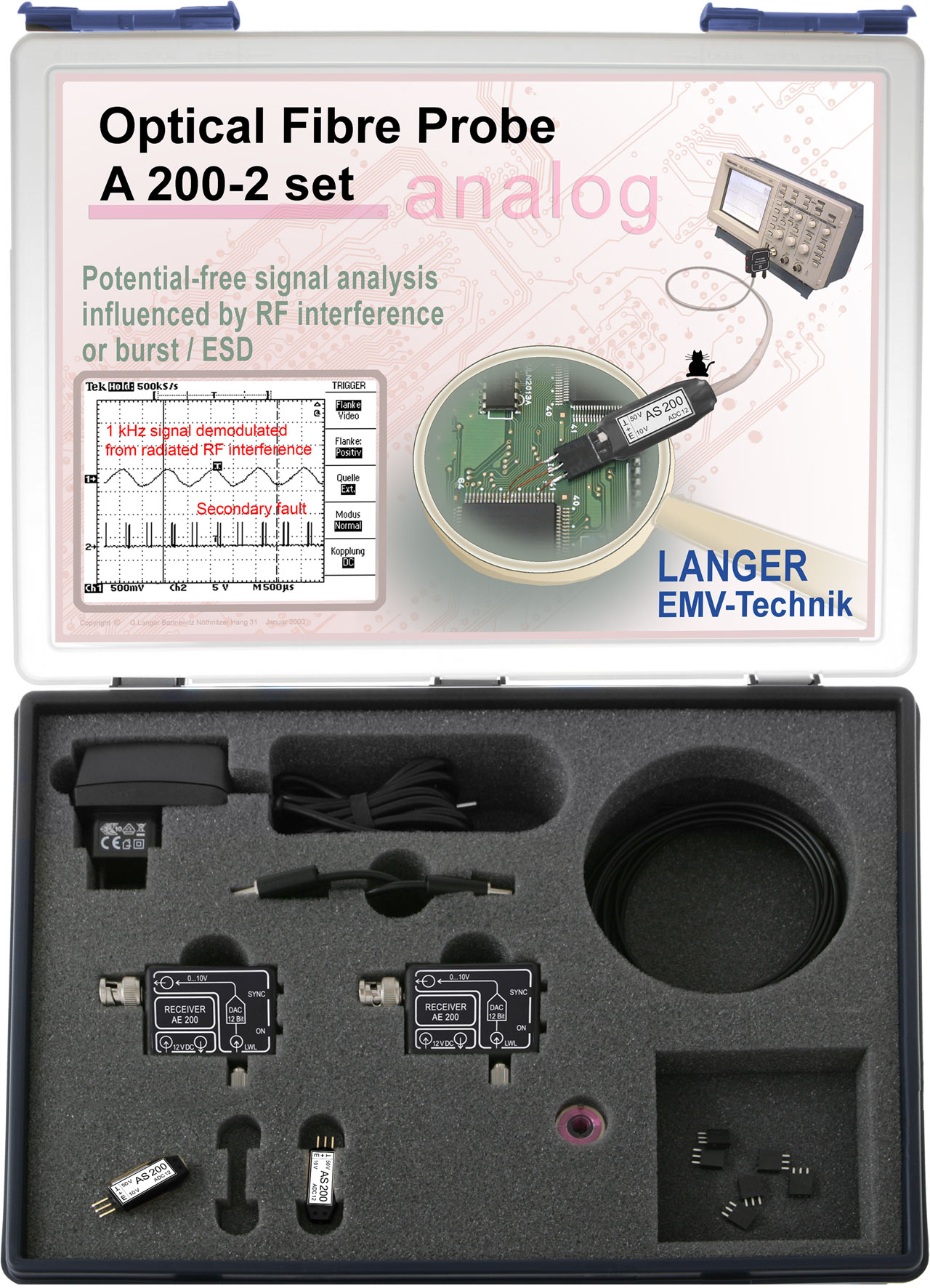

  • A200-2 set, Tastkopf 2-kanalig, 500 kHz

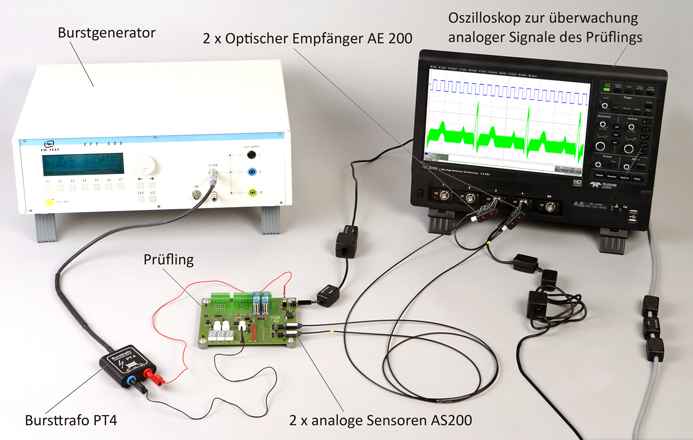

  • Anwendung mit AS 200 Set
    Anwendung mit AS 200 Set

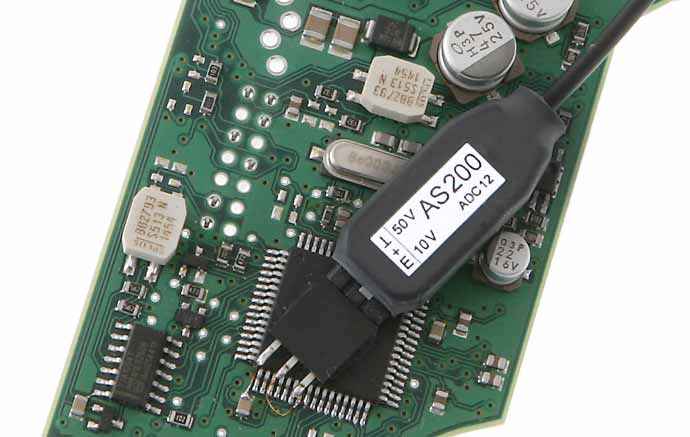

  • Anwendung mit optischen Sensor AS 200
    Anwendung mit optischen Sensor AS 200

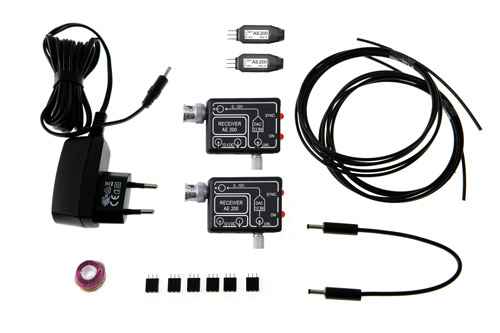

  • Lieferumfang A200-2
    Lieferumfang A200-2
A200-2 set, Tastkopf 2-kanalig, 500 kHz Anwendung mit AS 200 Set Anwendung mit optischen Sensor AS 200 Lieferumfang A200-2
  • A200-2 set, Tastkopf 2-kanalig, 500 kHz
  • Anwendung mit AS 200 Set
  • Anwendung mit optischen Sensor AS 200
  • Lieferumfang A200-2
Kurzbeschreibung

Das A200-2 Set enthält 2 Sensoren mit denen das Oszillographieren von analogen Signalen unter EFT/ESD/HF-Störeinfluss potentialfrei möglich ist. Damit lassen sich gestörte Signale schnell erkennen. Ein Sensor wandelt im Prüfling gemessene Logiksignale in Lichtsignale um. Die Lichtsignale werden über LWL an einen optischen Empfänger übertragen, der sie in elektrische Signale wandelt. Diese können mit einem Oszilloskop dargestellt oder zur Steuerung weiterer Geräte verwendet werden. Geeignet ist das System für die Signal- und Prüflingsüberwachung in einer Absorberkammer oder zur EMV-Optimierung von Hard- und Software.

Lieferumfang
Technische Parameter
Bandbreite DC ... 500 kHz
Abtastrate 3 Msps
Auflösung 12 Bit
Optischer Empfänger AE 200
Bandbreite DC ... 500 kHz
Spannungsbereich - Ausgang 0 V ... 10 V
Otischer Eingang: Lichtwellenleiter Ø 2.2 mm
Versorgungsspannung 12 V ... 16 V
Stromaufnahme ≈ 100 mA
Optischer Sensor AS 200
Bandbreite DC ... 500 kHz
Messbereich 0 V ... 50 V / 0 V ... 10 V DC (switchable)
Eingangswiderstand 100 kΩ
Einstrahlfestigkeit > 100 V/m
Versorgungsspannung 3 V ... 16 V
Stromaufnahme ≈ 30 mA
Länge LWL 1 m ... 20 m
Lieferumfang Details
