LF1 set
Nahfeldsonden 100 kHz bis 50 MHz
-
-

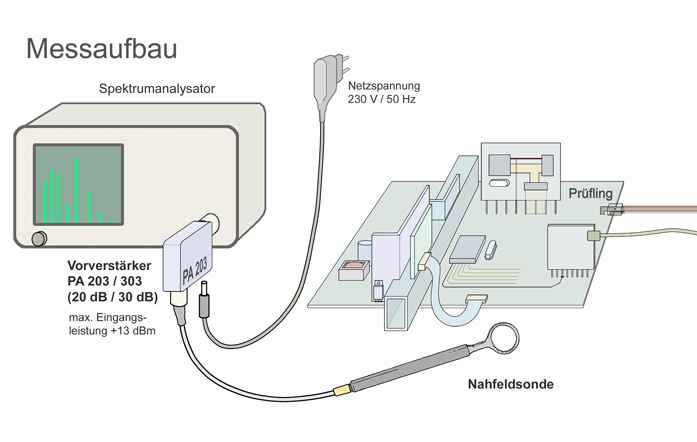

Messanordnung Nahfeldsonden -
Lieferumfang
Kurzbeschreibung
Das Nahfeldsondenset LF1 enthält vier geschirmte passive Nahfeldsonden zur entwicklungsbegleitenden Messung von HF-Magnetfeld im Bereich LW, MW und KW auf Elektronikbaugruppen. Die Sondenköpfe des Set LF1 ermöglichen, Störaussendungsquellen auf einer Baugruppe schrittweise zu lokalisieren. Zuerst wird die Störaussendung der Baugruppe aus größerem Abstand mit der Sonde LF-R 400 ermittelt. Im Weiteren können mit den höher auflösenden Sonden LF-B 3, LF-U 5 und LF-U 2,5 Störquellen genauer lokalisiert werden. Diese Sondenköpfe ermöglichen Messungen am einzelnen Pin, größeren Bauteilen und Konstruktionsteilen. Die Nahfeldsonden sind klein und handlich. Sie haben eine Mantelstromdämpfung und sind elektrisch geschirmt. Die Nahfeldsonden werden an einen Spektrumanalysator oder ein Oszilloskop mit 50 Ω Eingang angeschlossen. Die Nahfeldsonden besitzen intern keinen 50 Ω Abschlusswiderstand.
Lieferumfang
- 1x LF-R 400, H-Feldsonde 100 KHz bis 50 MHz
- 1x LF-B 3, H-Feldsonde 100 KHz bis 50 MHz
- 1x LF-U 2.5, H-Feldsonde 100 kHz bis 50 MHz
- 1x LF-U 5, H-Feldsonde 100 kHz bis 50 MHz
- 1x SMB-BNC 1 m, Messkabel SMB-BNC
- 1x Case 4+, Systemkoffer Nahfeldsonden
Empfohlene Produkte
Technische Parameter
| Frequenzbereich | 100 kHz ... 50 MHz |
| Anschluss | SMB, male, jack |
| Gewicht | 200 g |
| Maße (L x B x H) | (17.5 x 14 x 3.5) cm |
Lieferumfang Details
-
LF-R 400
H-Feldsonde 100 KHz bis 50 MHz
Die H-Feldsonde LF-R 400 besitzt aufgrund ihres großen Durchmessers (25 mm) eine hohe Empfindlichkeit und eignet sich für Messungen im Abstand von bis zu 10 cm um Baugruppen und Geräten.
-
LF-B 3
H-Feldsonde 100 KHz bis 50 MHz
Die Messspule der H-Feldsonde LF-B 3 ist orthogonal zum Sondenschaft angeordnet. Beim senkrechten Aufsetzen des Sondenkopfes liegt die Messspule direkt auf der Oberfläche der Flachbaugruppe. Dadurch werden Messungen an schwer zugänglichen Stellen der Leiterkartenoberfläche z.B. zwischen großen Baute…
-
LF-U 2.5
H-Feldsonde 100 kHz bis 50 MHz
Die H-Feldsonde LF-U 2,5 ist eine Nahfeldsonde. Sie dient der selektiven Erfassung des HF-Stromes in Leiterzügen, SMD-Bauteilen und IC-Pins. Der Sondenkopf besitzt einen magnetisch aktiven Spalt von ca. 0,5 mm Breite.
-
LF-U 5
H-Feldsonde 100 kHz bis 50 MHz
Die H-Feldsonde LF-U 5 dient besonders der Erfassung von Magnetfeldern an breiten Leiterzügen, Kabeln, Steckverbindern, elektronischen Bauelementen und deren Anschlüssen. Die Sonde arbeitet ähnlich einer Stromkoppelzange.
