LF-R 50
H-Feldsonde 100 KHz bis 50 MHz

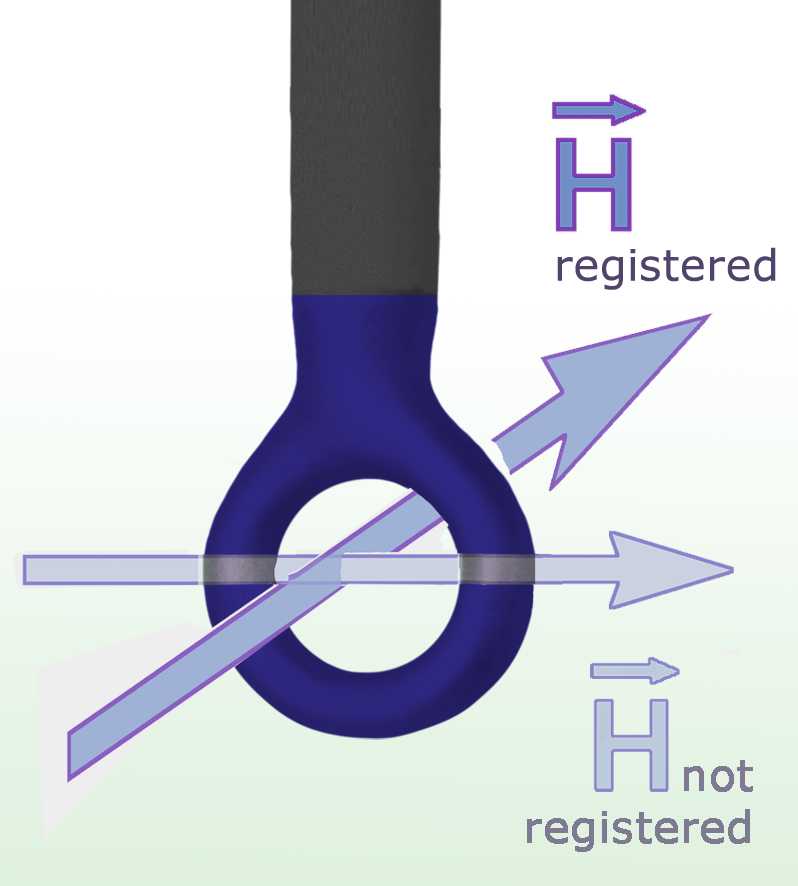

![LF-R 50, H-Feldsonde 100 KHz bis 50 MHz](/fileadmin/Bilder300/Disturbance emission_near field probe_LF-R 50_function_en_wPZ.png?v=1721113204126)

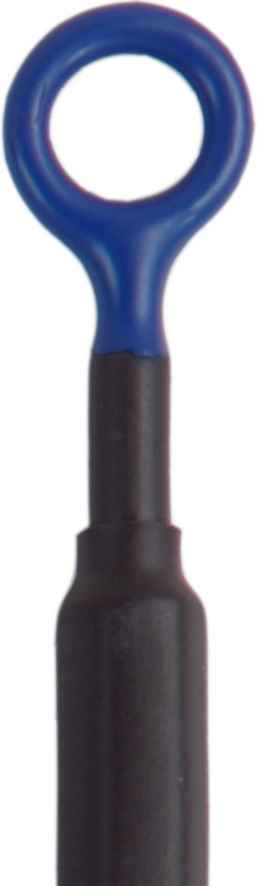

![Sondenkopf](/fileadmin/Bilder300/2014.11.14 Sondenkopf LF-R 50 frei_wPZ.jpg?v=1721113206638)
Kurzbeschreibung
Die H-Feldsonde LF-R 50 ist zur Messung an Baugruppen, Geräten oder Kabeln im Abstand bis ca. 3 cm geeignet. Größere Bauelemente können mit der H-Feldsonde als Störquelle identifiziert werden.
Die LF-R 50 ist eine passive Nahfeldsonde. Mit ihrem Durchmesser, ihrer Empfindlichkeit und Auflösung liegt sie zwischen den Nahfeldsonden LF-R 400 (25 mm) und LF-R 3. Die Nahfeldsonde ist klein und handlich. Sie hat eine Mantelstromdämpfung und ist elektrisch geschirmt. Die Nahfeldsonde wird an einen Spektrumanalysator oder ein Oszilloskop mit 50 Ω Eingang angeschlossen. Die H-Feldsonde besitzt intern keinen 50 Ω Abschlusswiderstand.
