SX-R 3-1

H-Feldsonde 1 GHz bis 10 GHz

Anfrage senden Datenblatt
  • SX-R 3-1, H-Feldsonde 1 GHz bis 10 GHz
  • Sondenkopf
    Sondenkopf

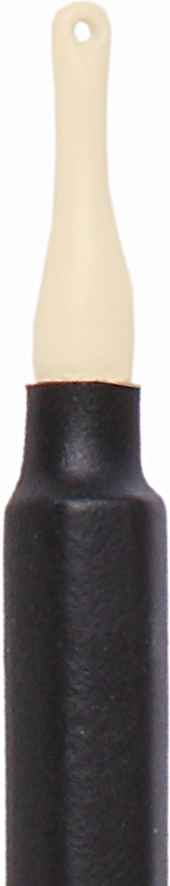

SX-R 3-1, H-Feldsonde 1 GHz bis 10 GHz Sondenkopf
  • SX-R 3-1, H-Feldsonde 1 GHz bis 10 GHz
  • Sondenkopf
Kurzbeschreibung

Mit dem kleinen Sondenkopf der SX-R 3-1 können HF-Magnetfelder mit sehr hoher Auflösung gemessen und damit kleinste Bauelemente als Störquellen identifiziert werden. Weiterhin eignet sich der kleine Sondenkopf zur Messung in schwer zugänglichen Bereichen z.B. in der Umgebung von IC-Pins.

Die SX-R 3-1 ist eine passive Nahfeldsonde. Die H-Feldsonde ist für Messungen dicht an Bauelementen im Bereich hoher magnetischer Feldstärken geeignet. Durch ihre kleine Bauform sind Messungen an schwer zugänglichen Stellen wie z.B. zwischen Bauteilen sehr gut möglich. Die Nahfeldsonde ist klein und handlich. Sie hat eine Mantelstromdämpfung und ist elektrisch geschirmt. Die Nahfeldsonde wird an einen Spektrumanalysator oder ein Oszilloskop mit 50-Ω-Eingang angeschlossen.

Technische Parameter
Frequenzgang [dBµV] / [dBµA/m] Korrekturkurve H-Feld [dBµA/m] / [dBµV] Korrekturkurve Strom [dBµA] / [dBµV] Messprinzip
Frequenzbereich 1 GHz ... 10 GHz
Auflösung ≈ 1 mm
Maße Sondenkopf: Ø ≈ 3 mm
Anschluss - Ausgang SMA, female, jack
Frequenzgang [dBµV] / [dBµA/m] Frequenzgang [dBµV] / [dBµA/m]
Korrekturkurve H-Feld [dBµA/m] / [dBµV] Korrekturkurve H-Feld [dBµA/m] / [dBµV]
Korrekturkurve Strom [dBµA] / [dBµV] Korrekturkurve Strom [dBµA] / [dBµV]

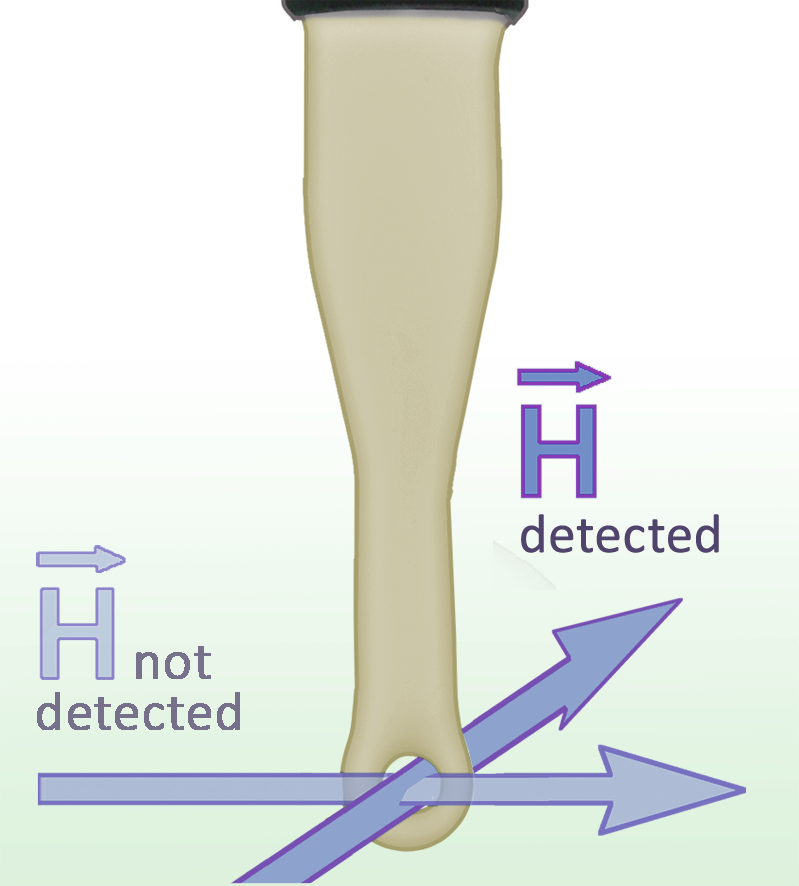

Messprinzip Messprinzip
