SX-R 20-1
H-Feldsonde 1 GHz bis 20 GHz
Kurzbeschreibung

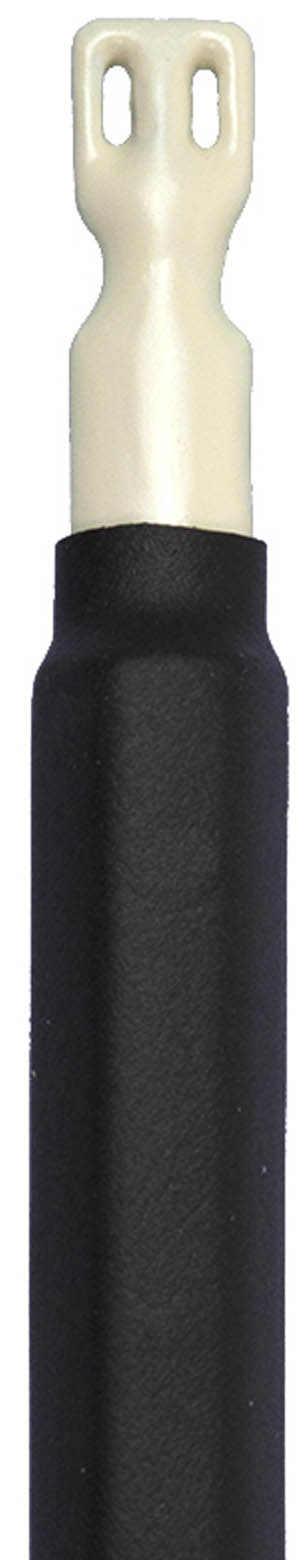

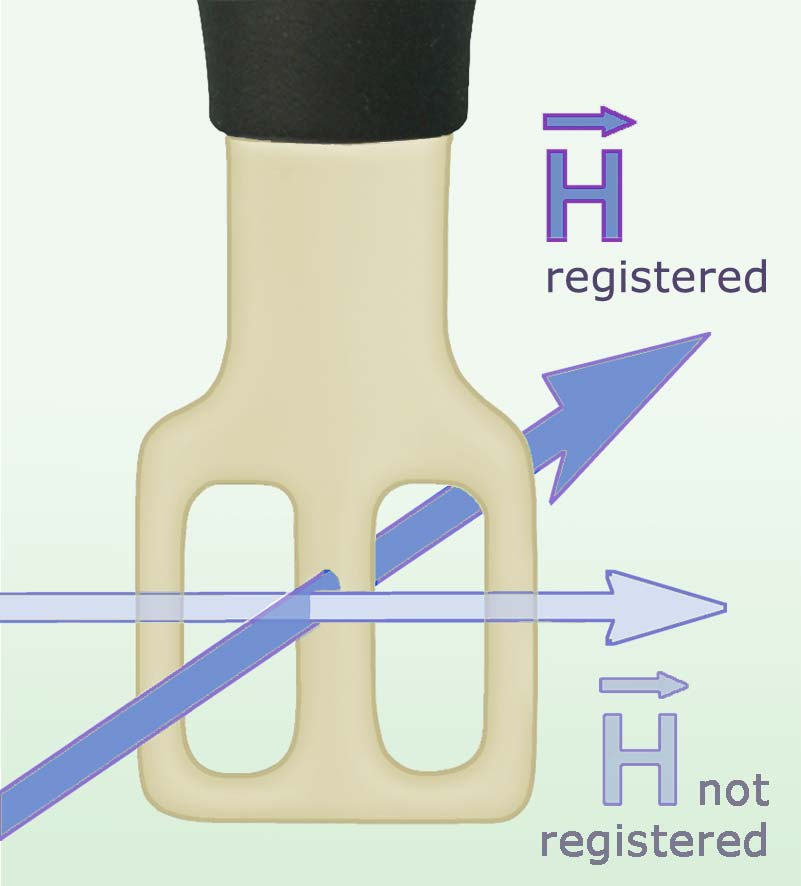

Die SX-R 20-1 ist eine passive Magnetfeldsonde, die einen Frequenzbereich bis 20 GHz abdeckt. Der Tastkopf der SX-R 20-1 ist sehr kompakt. Dies ermöglicht die Lokalisierung sehr kleiner H-Feldquellen, z.B. an Leiterbahnen, Einzelkomponenten oder dem IC. Sie hat eine Mantelstromdämpfung und ist elektrisch geschirmt. Die Nahfeldsonde kann an einen Spektrumanalysator oder ein Oszilloskop mit einem 50 Ω-Eingang angeschlossen werden.
