ICIM EFT

Messdienstleistung nach IEC 62215-3 und IEC 61000-4-4

Anfrage senden Datenblatt
Kurzbeschreibung

Bei der Messdienstleistung ICIM EFT wird die Störfestigkeit eines IC gegenüber genormten leitungsgeführten transienten elektrischen Störungen, nach Norm IEC 62215-3, gemessen. Die Störungen, erzeugt durch einen EFT/Burstgenerator nach Norm IEC 61000-4-4, welche nicht notwendigerweise auf den Betrieb des zu prüfenden Bauelementes abgestimmt sind, werden an die Anschlüsse des IC über unterschiedliche Koppelnetzwerke (CK) angelegt. Mit diesem Verfahren werden das Verständnis und die Einstufung von Wechselwirkungen zwischen leitungsgeführten transienten Störungen und der Beeinträchtigung der Funktion des IC ermöglicht.

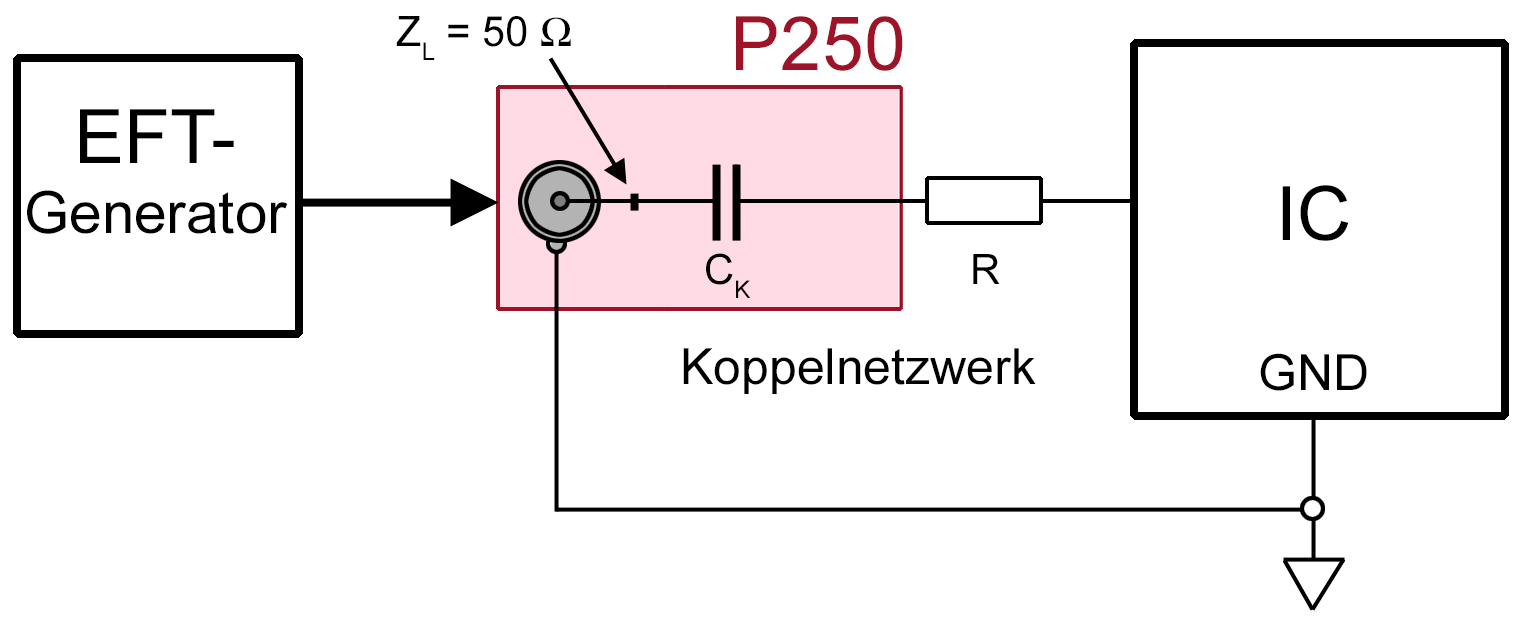

Ersatzschaltung P250
Vorteil der Messungen mit den Probes der Langer EMV-Technik

Bei der Störfestigkeitsmessung mit der Probe P250 kann jedes einzelne IC-Pin (z.B. QFP, QFN Packages) oder auch die Balls eines BGA individuell kontaktiert und mit Pulsen beaufschlagt werden.
Die Messung entspricht dem Standard IEC 62215-3, wobei die normalerweise am Pin verschalteten Netzwerke (CK) zur Einkopplung der Störpulse in der jeweiligen Probe enthalten sind. Aufgrund des einfachen Wechsels des Koppelnetzwerkes durch den Austausch der Probe-Spitze wird die Anwendung noch flexibler.

Was wird vom Kunden benötigt?
  • Datenblatt des IC
  • Test-Schaltplan (in Abstimmung mit Testingenieur)
  • Test-Firmware mit Beschreibung (in Abstimmung mit Testingenieur)
  • 5 - 10 ICs mit Test-Firmware
Was bekommt der Kunde?
  • 10 Testleiterkarten, bestückt/unbestückt, je nach Anzahl der Test-ICs
  • Dokumentation der Messergebnisse
  • Testbericht (Test Report - EFT Test)

Die Erstellung eines Angebots hängt von der genauen Messaufgabe (z.B. Anzahl der Pins, Frequenzbereich, Schrittweite) des Kunden ab. Bitte setzen Sie sich mit dem Vertrieb der Langer EMV-Technik GmbH in Verbindung.
