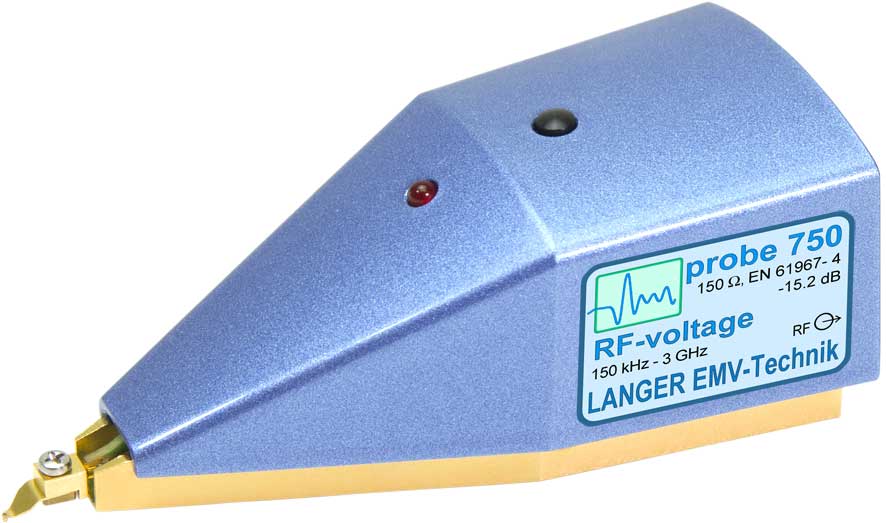

P750
HF-Spannungsmesser 150 Ohm
-
-

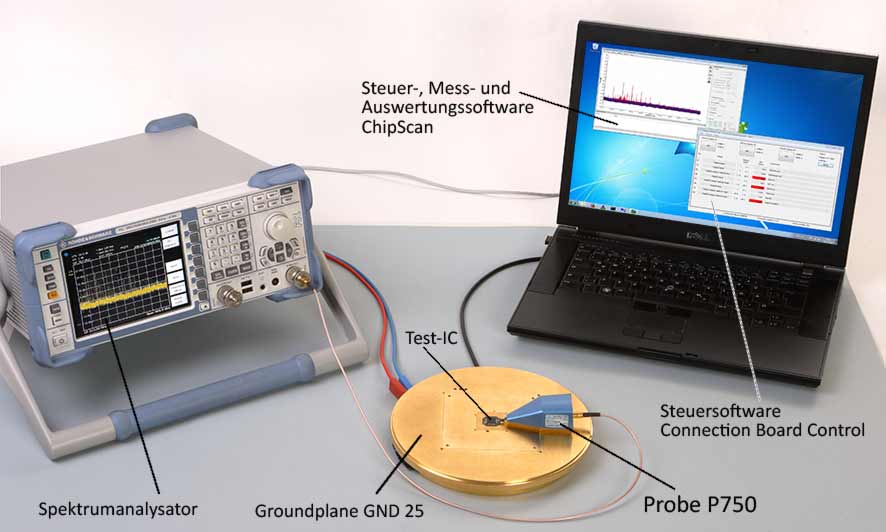

Anwendung mit P750
Kurzbeschreibung
Der HF-Spannungsmesser P750 entspricht einem 150-Ω-Kopplungsnetzwerk nach IEC 61967-4 zur Messung der HF-Spannung an IC-Pins.
Probe P750 besitzt einen hochohmigen, kapazitiv gekoppelten Eingang, so dass HF-Spannungen an verschiedenen Pins des Prüflings gemessen werden können.
Technische Parameter
| Frequenzbereich | 150 kHz ... 3 GHz |
| Eingangswiderstand | 150 Ω |
| Messausgang | 50 Ω, SMB |
| Übertragungsfaktor Spannung | -15.2 dB |
| Max. Eingangsspannung DC | 50 V |
| Max. Eingangsspannung HF | 3.5 V |
| Frequenzgang |
|
| Ersatzschaltbild |
|
| Aufbau Ansicht 01 |
|
