Z23-1 set
Schirmzelt (900x500x400 mm)
-
-

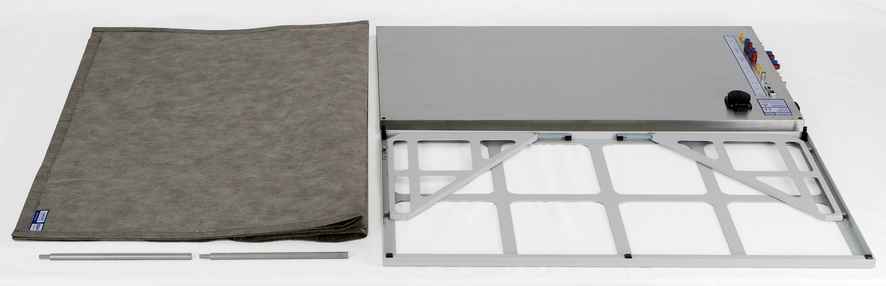

Lieferumfang -

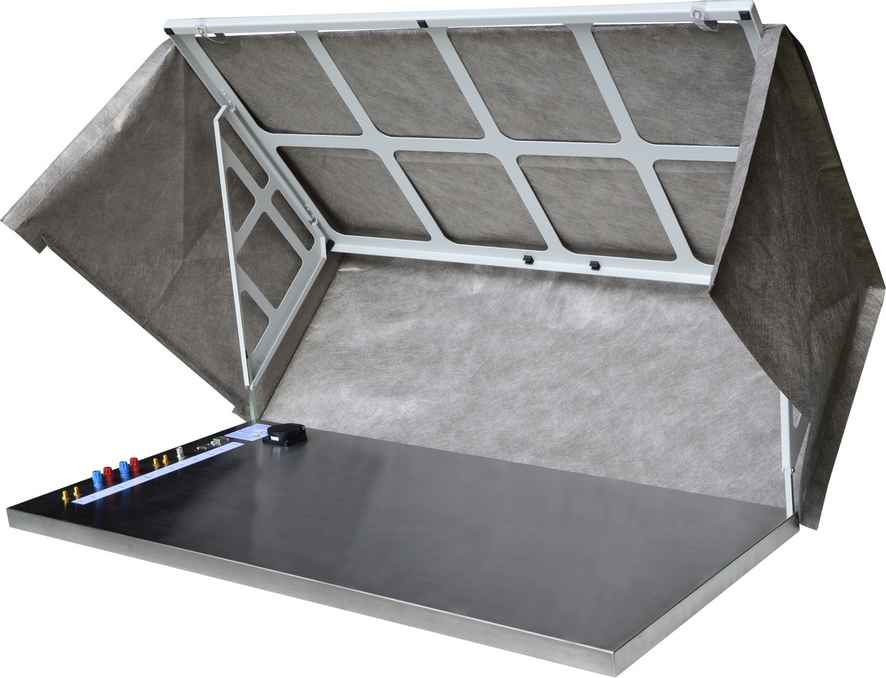

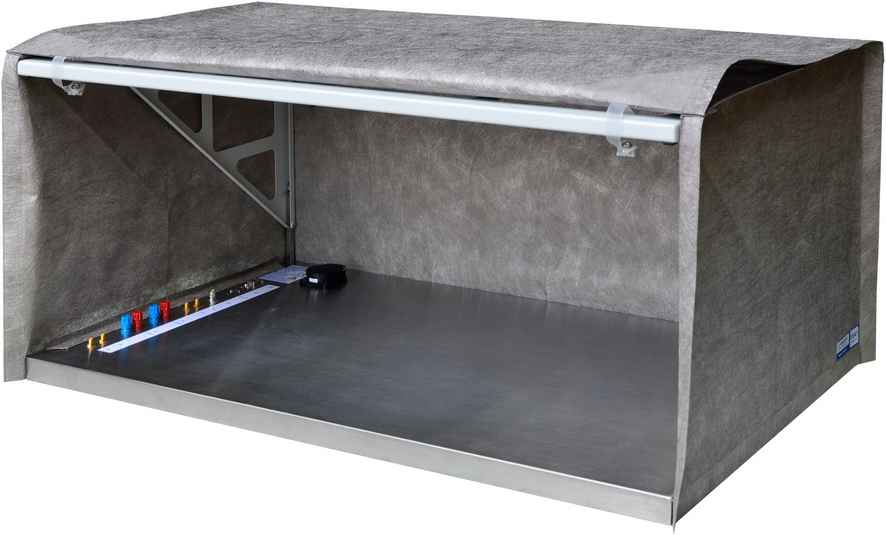

Schirmzelt aufgeklappt -

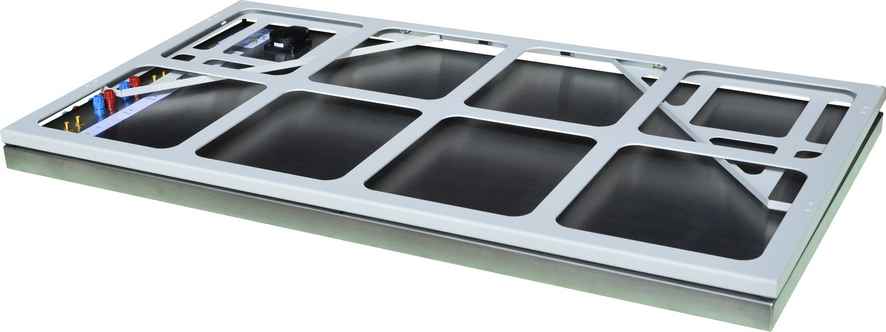

Grundplatte mit Zeltgestänge zusammengeklappt -

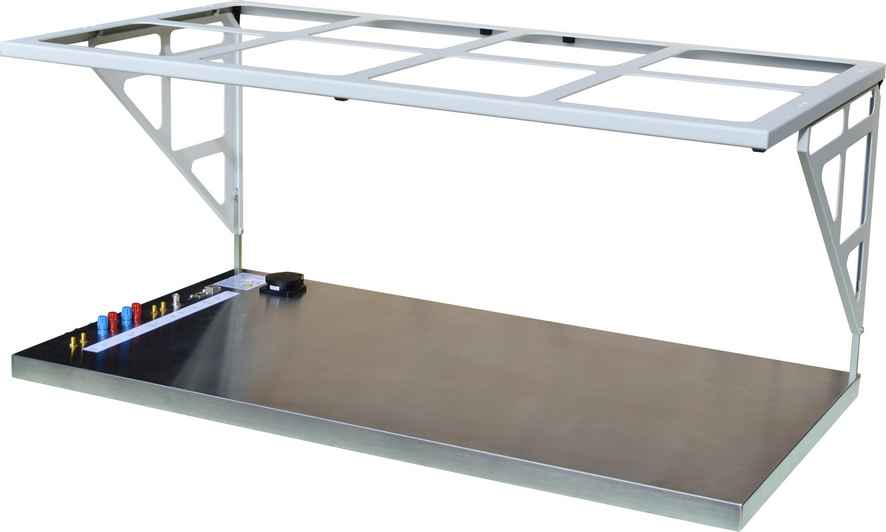

Grundplatte mit Zeltgestänge aufgebaut
Kurzbeschreibung
Das Schirmzelt Z23-1 besteht aus dem Zeltgestänge mit dem Schirmbezug und der Grundplatte GP 23. Es dient der Abschirmung des Messaufbaus gegen äußere HF-Felder oder dem Schutz von Messgeräten z.B. bei ESD-Tests. Von vorn lässt sich das Schirmzelt leicht und schnell öffnen und schließen. So ist der Zugriff auf den Prüfling jederzeit möglich. Das Schirmzelt kann nach hinten geklappt werden. So erhält man einen noch besseren Zugang zum Prüfling.
Die HF-Dichtung des Schirmzeltes wird durch leichtgängige magnetische Dichtstreifen realisiert. Das Schirmzelt kann bequem von Hand bedient werden. Es braucht zusammengeklappt wenig Platz und ist leicht zu verstauen.
Lieferumfang
Technische Parameter
| Schirmdämpfung | 45 dB - 50 dB / 30 MHz - 1 GHz |
| Gewicht | 12 kg |
| Maße (L x B x H) | (900 x 500 x 400) mm |

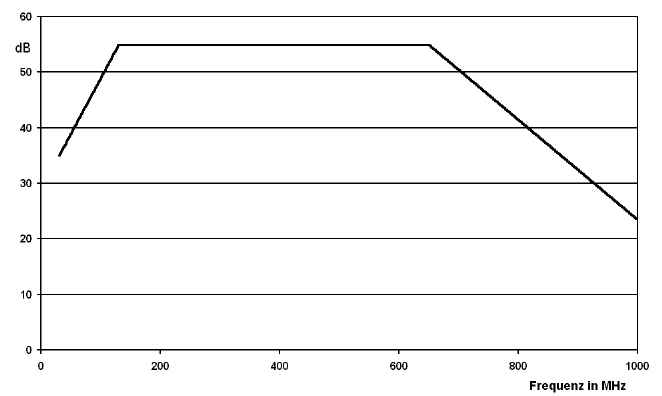

| Schirmdämpfung |
|
Lieferumfang Details
-

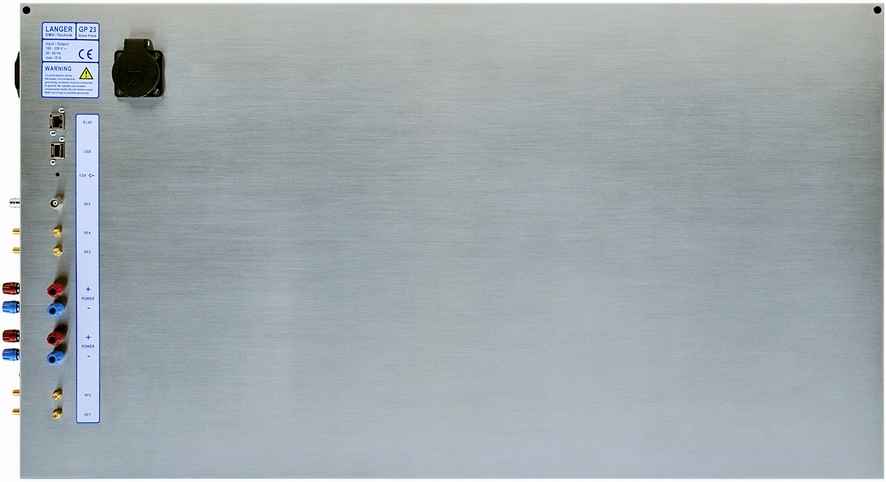

GP 23
Grundplatte
Die Grundplatte GP 23 dient als Bezugsmassefläche für EMV-Messungen und der Schirmung von Prüflingen oder entsprechenden Messgeräten. Die elektrischen Verbindungen zwischen dem Aufbau auf der Grundplatte und der Umgebung werden über Filter bzw. HF-Durchführungen durch die Grundplatte nach außen gefü…
-

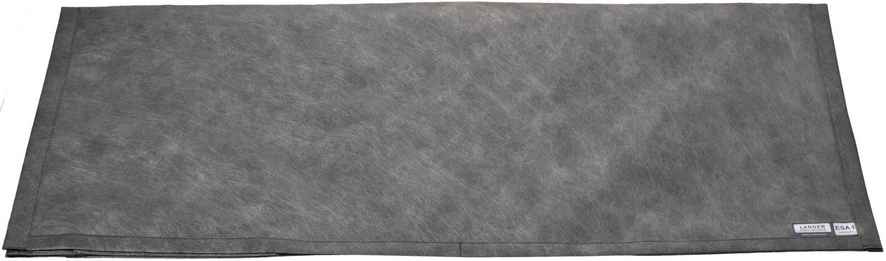

BZ 23-1
Schirmbezug
Der Schirmbezug besteht aus leitfähigem Gewebematerial. Er wird über das auf die Grundplatte GP 23 gesteckte Zeltgestänge gezogen. So entsteht ein geschirmter Raum, der für entwicklungsgbegleitende Messungen von elektronischen Baugruppen oder entsprechend großen Geräten geeignet ist. Von vorn lässt …
-

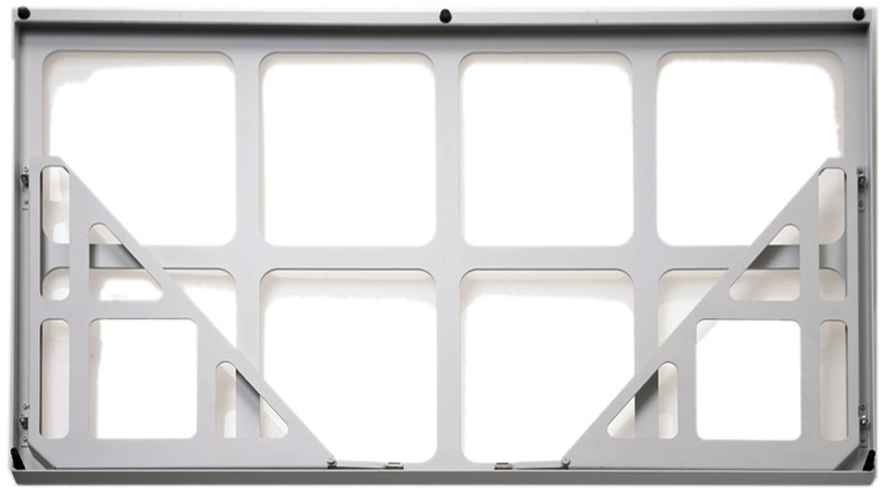

ZG 23-1
Zeltgestänge
Das Zeltgestänge besteht aus Metall. Es dient als Grundgerüst für den Schirmbezug und wird in die Grundplatte GP 23 gesteckt. Es ist leicht zusammenklappbar und benötigt wenig Platz beim Verstauen.
