RF4-E set
Nahfeldsonden E-Feld 30 MHz bis 3 GHz
-
-

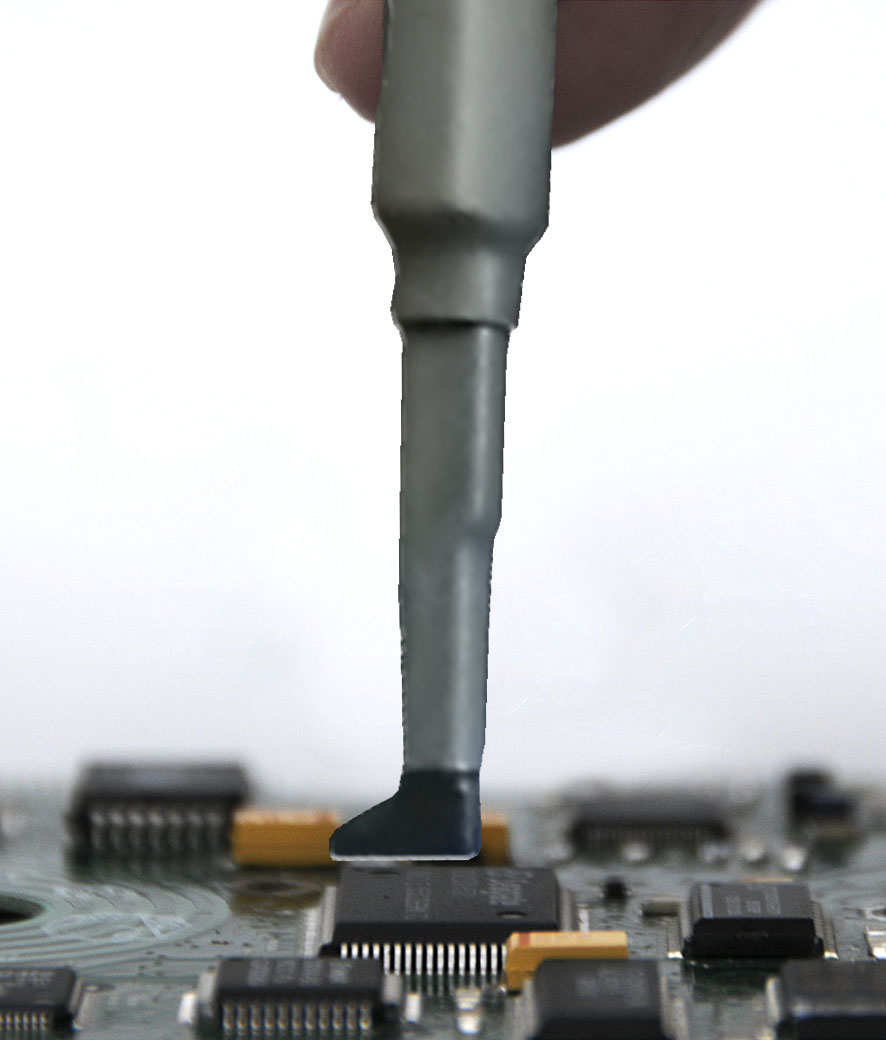

Anwendung RF-E05 -

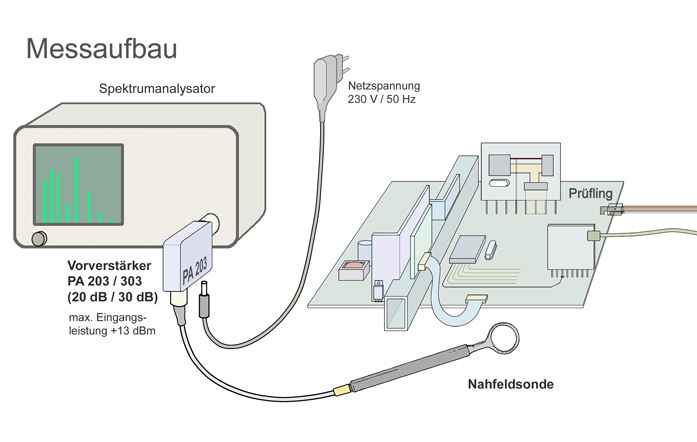

Messanordnung Nahfeldsonden
Kurzbeschreibung
Das Set RF4-E enthält zwei passive E-Feldsonden zum vergleichenden Messen von elektrischem Feld im Frequenzbereich von 30 MHz bis zu 3 GHz.
Die Sonden dienen der Analyse der E-Feldverteilung, dem Aufdecken von Koppelmechanismen auf Baugruppen und der Bewertung von Schaltflanken auf Signalleitungen und HF-Stromspannungen des Versorgungssystems.
Die Nahfeldsonden sind klein und handlich. Sie haben eine Mantelstromdämpfung und sind elektrisch geschirmt. Die Nahfeldsonden werden an einen Spektrumanalysator oder ein Oszilloskop mit 50 Ω Eingang angeschlossen. Die Sonden besitzen intern keinen 50 Ω Abschlusswiderstand.

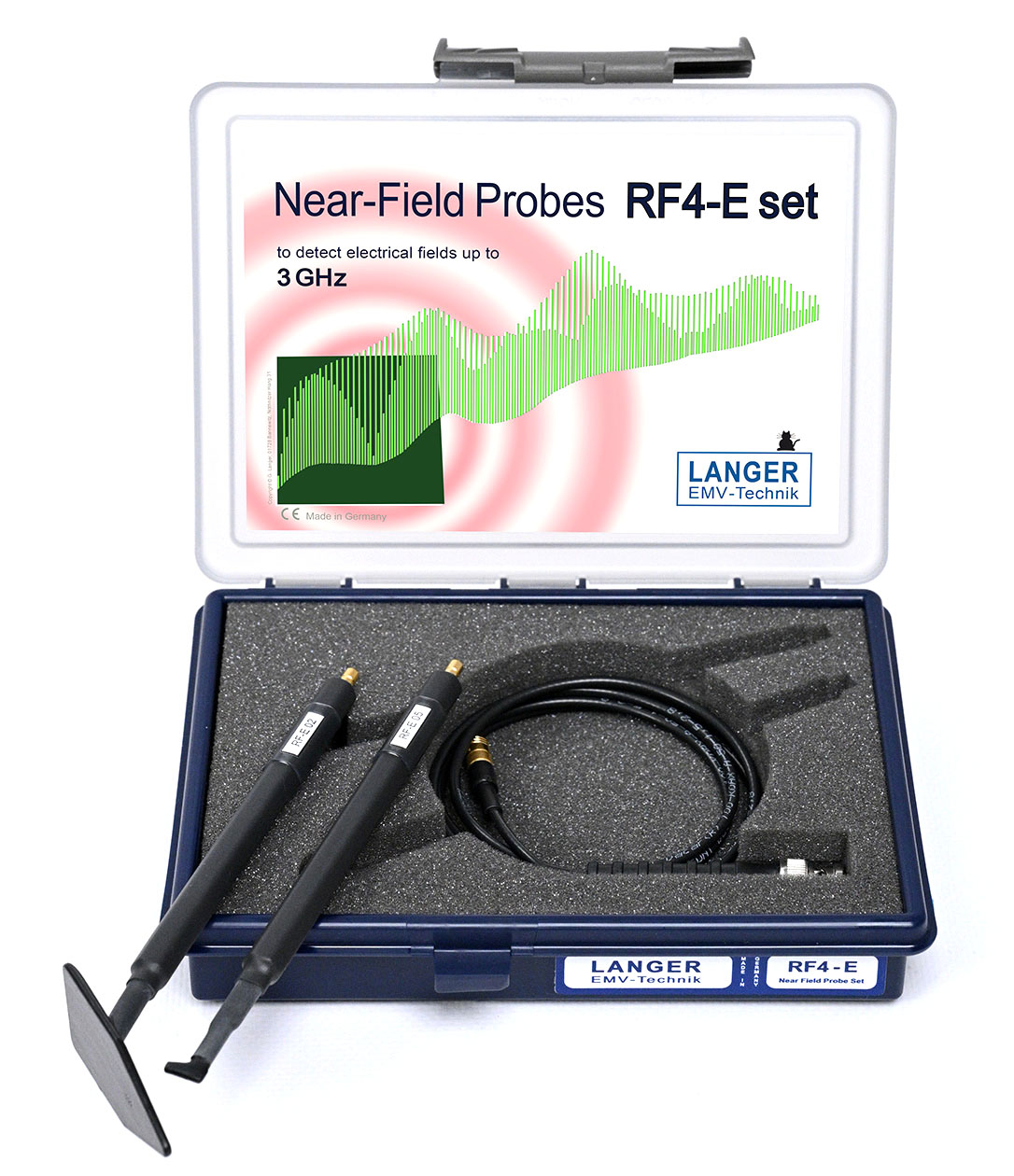

Lieferumfang
- 1x RF-E 02, E-Feldsonde 30 MHz bis 1,5 GHz
- 1x RF-E 05, E-Feldsonde 30 MHz bis 3 GHz
- 1x SMB-BNC 1 m, Messkabel SMB-BNC
- 1x Case 2, Systemkoffer für 2 Nahfeldsonden
Empfohlene Produkte
Technische Parameter
| Frequenzbereich | 30 MHz ... 3 GHz |
| Anschluss | SMB, male, jack |
Lieferumfang Details
-
RF-E 02
E-Feldsonde 30 MHz bis 1,5 GHz
Die Nahfeldsonde RF-E 02 erfasst elektrische Felder, die aus Busstrukturen, größeren Bauelementen oder Versorgungsflächen ausgekoppelt werden. Die Elektrodenfläche an der Unterseite der Sondenspitze ist ca. 2 cm x 5 cm groß. Die Sonde wird im Abstand von 1 cm bis 2 cm zur Baugruppe eingesetzt.
-
RF-E 05
E-Feldsonde 30 MHz bis 3 GHz
Die Elektrode in der Unterseite des Sondenkopfes der RF-E 05 ist ca. 0,5 mm breit. Damit können E-Felder aus getakteten Leitungen, IC-Pins oder kleineren Bauteilen sehr genau lokalisiert werden. Die Sonde RF-E 05 ist für die Langer Scanner entwickelt worden.
-
SMB-BNC 1 m
Messkabel SMB-BNC
Das Messkabel "SMB-BNC 1 m" ist ein RG174 HF-Kabel mit koaxialem Aufbau. Der Wellenwiderstand beträgt 50 Ohm. Das Messkabel ist hochflexibel und deshalb für die Messung mit Nahfeldsonden besonders geeignet.
