P12t set

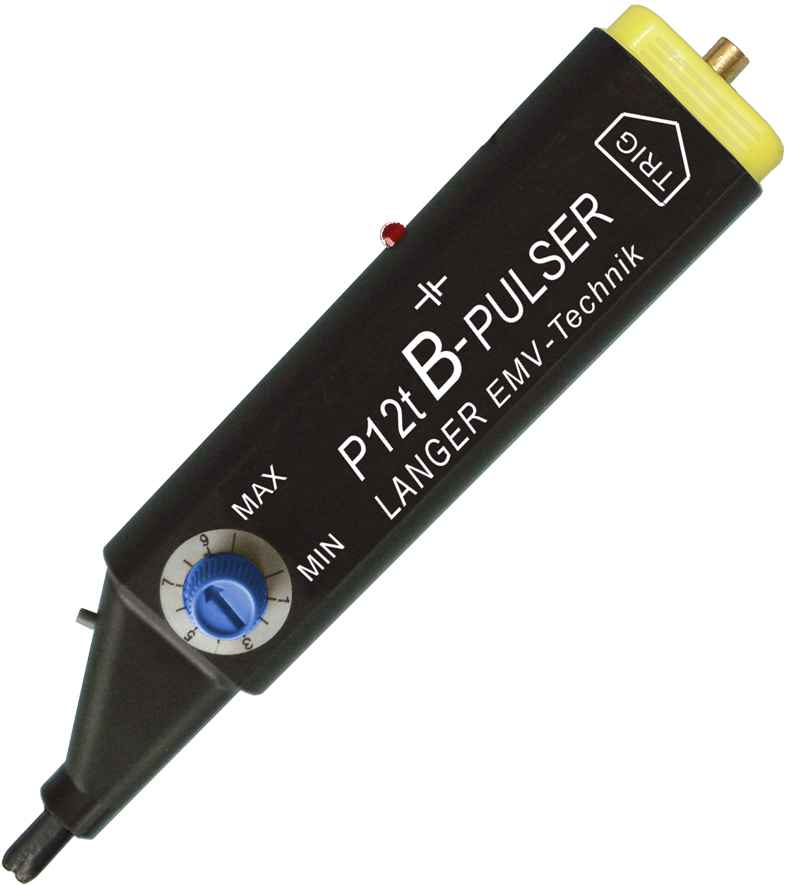

Mini-Burstfeldgenerator (B, Trigger)
Kurzbeschreibung
Der Mini-Burstfeldgenerator P12t ist ein entwicklungsbegleitendes Werkzeug zur Ermittlung von Schwachstellen auf Baugruppen. Aus der Spitze des Mini-Burstfeldgenerators tritt schnelles transientes Magnetfeld nach dem Prinzip einer Koppelzange aus. Der Mini-Burstfeldgenerator besitzt einen TTL Trigger-Eingang. Signale aus dem Prüfling oder eine externe Steuerlogik können zur Synchronisierung des Störmagnetfeldes verwendet werden. Das ermöglicht eine genaue Störfestigkeitsanalyse von komplexen Schaltungen während bestimmter Betriebszustände.

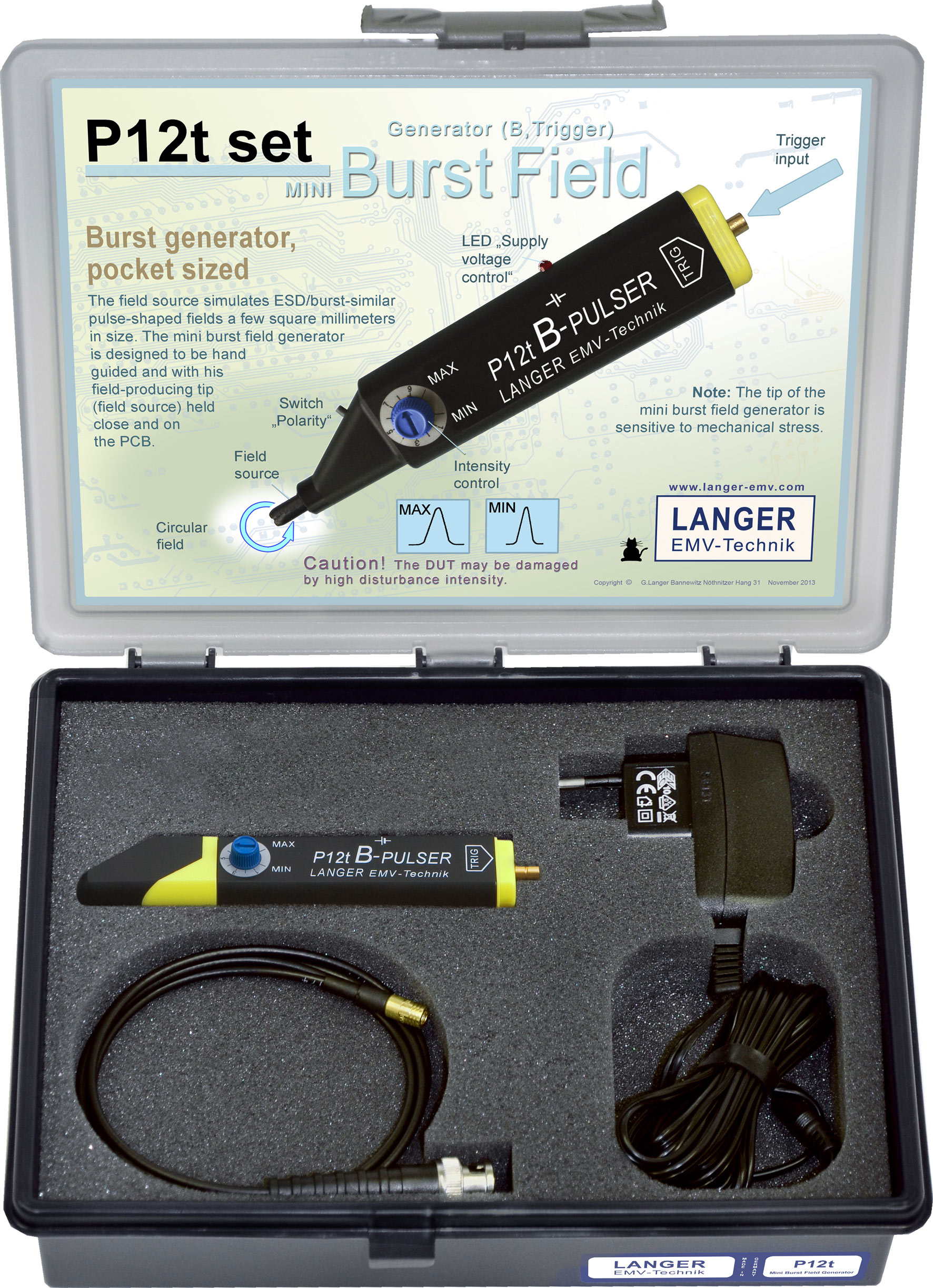

Lieferumfang
- 1x P12t, Mini-Burstfeldgenerator (B, Trigger)
- 1x SMB-BNC 1 m, Messkabel SMB-BNC
- 1x NT FRI EU, Steckernetzteil
- 1x P12t case, Systemkoffer
- 1x P12t m, Benutzerhandbuch P12t Set
Technische Parameter
Externer Triggereingang | SMB, male, jack; 5 V TTL |
Erzeugte magnetische Flussdichte | ca. 1 mT |
Pulsparameter | |
Frequenz | single ... 10 kHz |
Trigger Puls Verzögerung | 3 µs |
Versorgung | 6.5 V ... 15 V |
