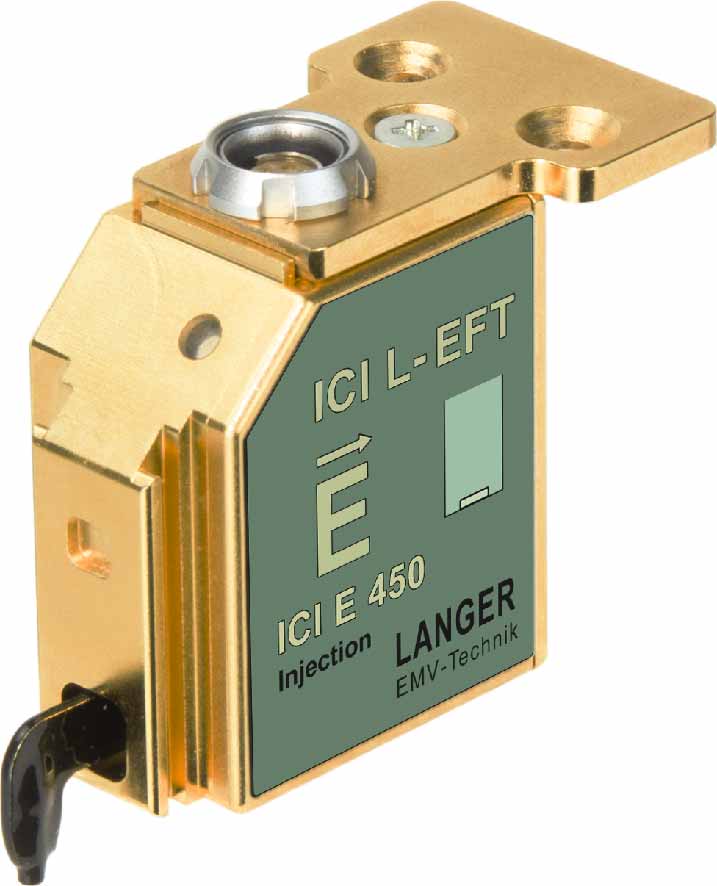

ICI E450 L-EFT
Puls-E-Feldquelle
-
-

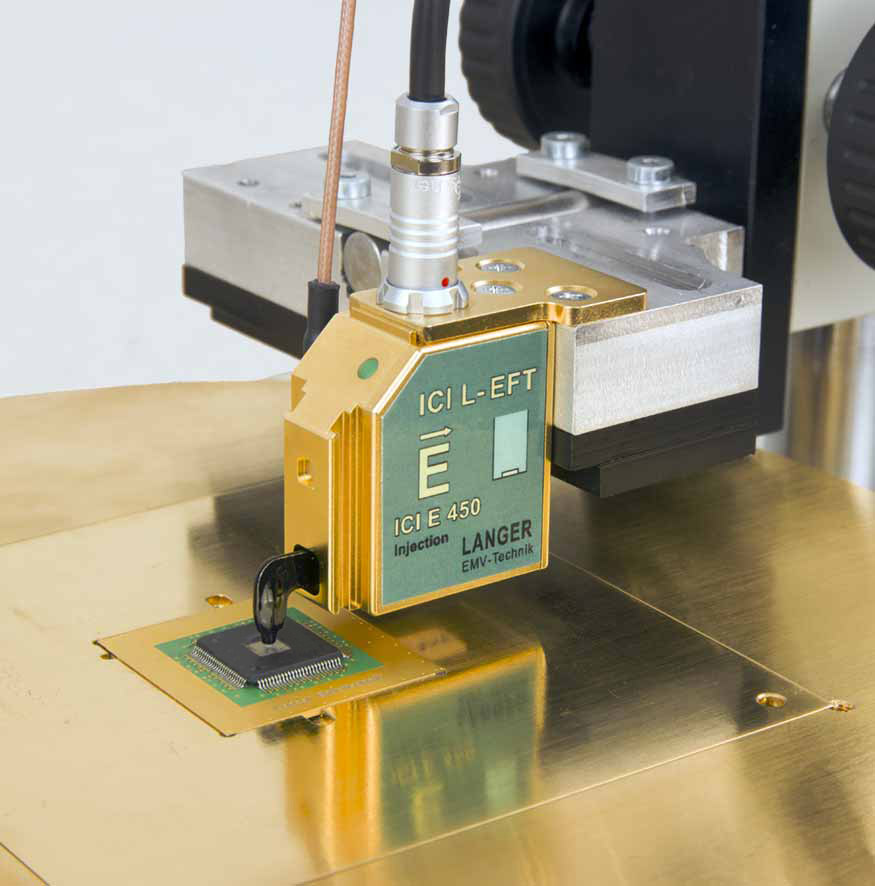

Puls E-Feldquelle ICI E450 L-EFT in Anwendung
Kurzbeschreibung
Die elektrische Impulsfeldquelle ICI E450 L-EFT koppelt schnelle Einschwingimpulse in einen Test-IC (offener Chip). Dies ermöglicht eine Fehlerinduktion (fault injection) oder das Testen der Immunität einzelner Bereiche des IC.
Technische Parameter
| Maße Sondenkopf: | Ø 450 µm |
| Max. Verschiebungsstrom (Stripline 100 µm) | 7 mA |
| Pulsparameter | |
| Anstiegszeit | < 2 ns |
| Wiederholfrequenz | 0.1 Hz - 20 kHz |
| Polarität (Software gesteuert) | + / - / alternating |
| Messausgang | 50 Ω |
| Trigger Puls Verzögerung (Bypass Modus - Delay Line) | |
| min. Trigger Puls Verzögerung (typ.) | 70 ns |
| max. Trigger Puls Verzögerung (typ.) | 420 ns |
| max. Jitter (typ.) | ± 1 ns |
| Versorgung | BPS 202 |
| Gewicht | 70 g |
| Maße (L x B x H) | (26 x 43 x 53) mm |

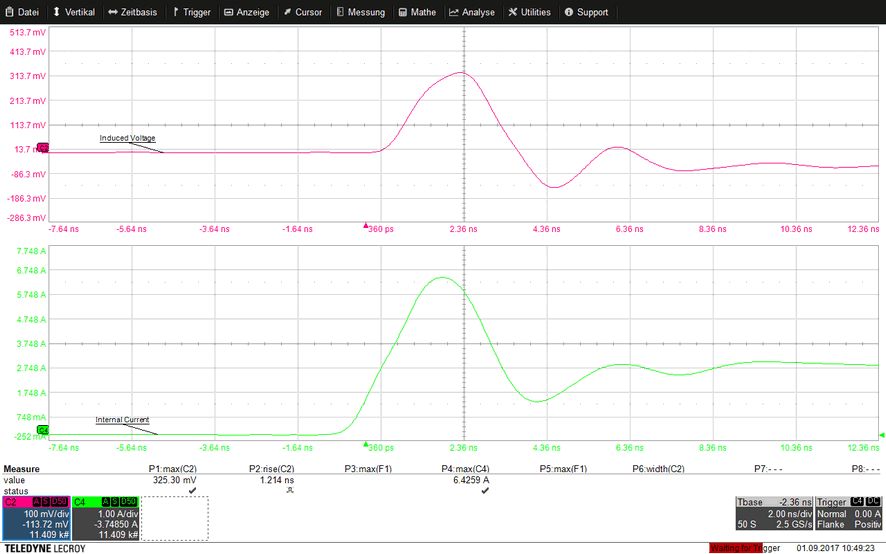

| Pulsform |
|
| Querscan |
|
