P503
DPI Koppelnetzwerk bis 1 GHz, 50 V
![P503, DPI Koppelnetzwerk bis 1 GHz, 50 V](/fileadmin/Bilder300/IC disturbance immunity_DPI coupling network_P503_eng_wPZ.jpg?v=1739775604339)
Kurzbeschreibung
Das DPI Koppelnetzwerk P503 dient zur HF-Leistungseinspeisung (DPI) in IC-Pins nach IEC 62132-4. Strom und Spannung können mit den integrierten Messausgängen während der Störbeaufschlagung separat gemessen werden. Das Koppelnetzwerk P503 wird an einen Leistungsverstärker angeschlossen.
** Ck nach Wahl bestellen oder extern begrenzen
Technische Parameter

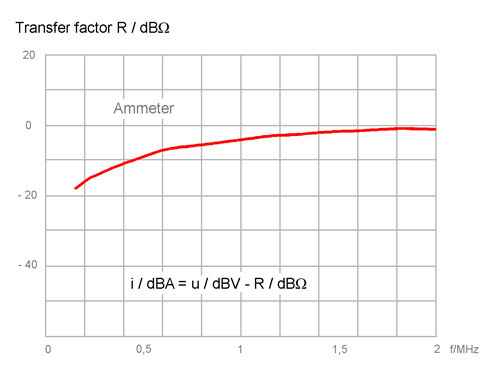

![Frequenzgang](/fileadmin/Bilder alt_neu/P503-Uebertragungsfaktor-weng.jpg?v=1739775607244)

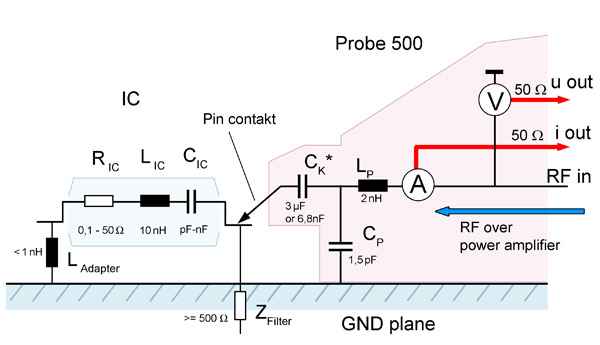

![Ersatzschaltbild](/fileadmin/Bilder alt_neu/P501-Ersatzschaltbild-IC-weng.jpg?v=1739775607244)

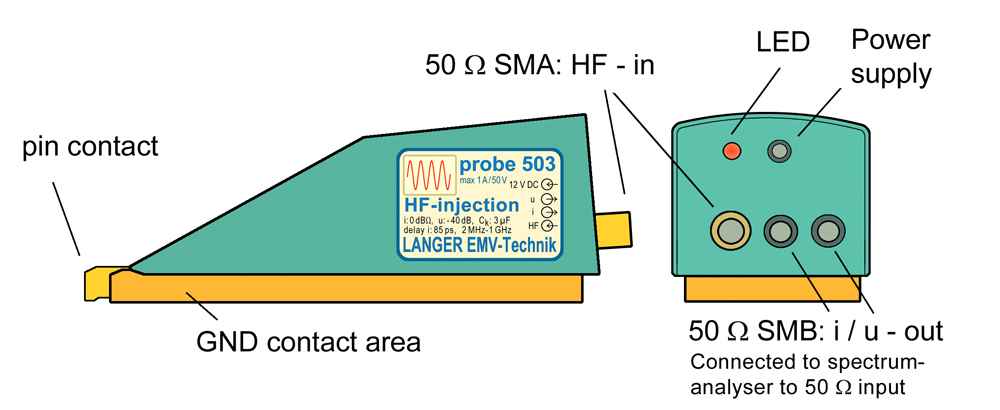

![Aufbau Ansicht 01](/fileadmin/Bilder alt_neu/P503-Querschnitt-weng.jpg?v=1739775607244)
