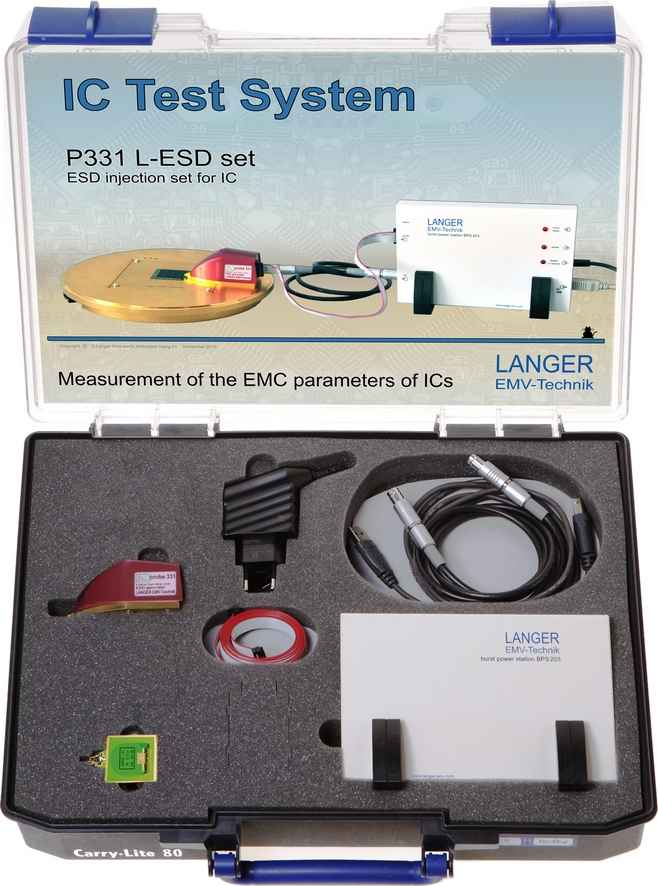

P331 L-ESD set
ESD-Pulseinkopplung Langer Puls 0,2/5
-
-

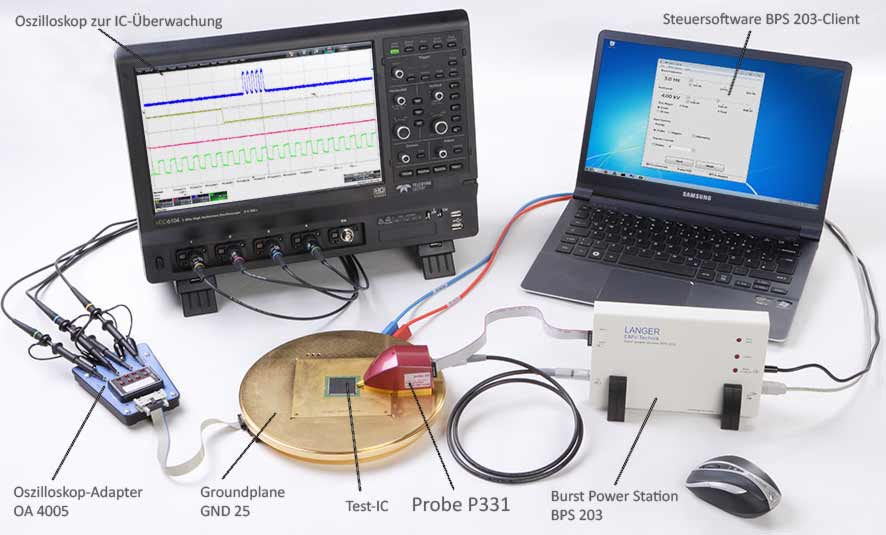

Messplatz mit P331 -

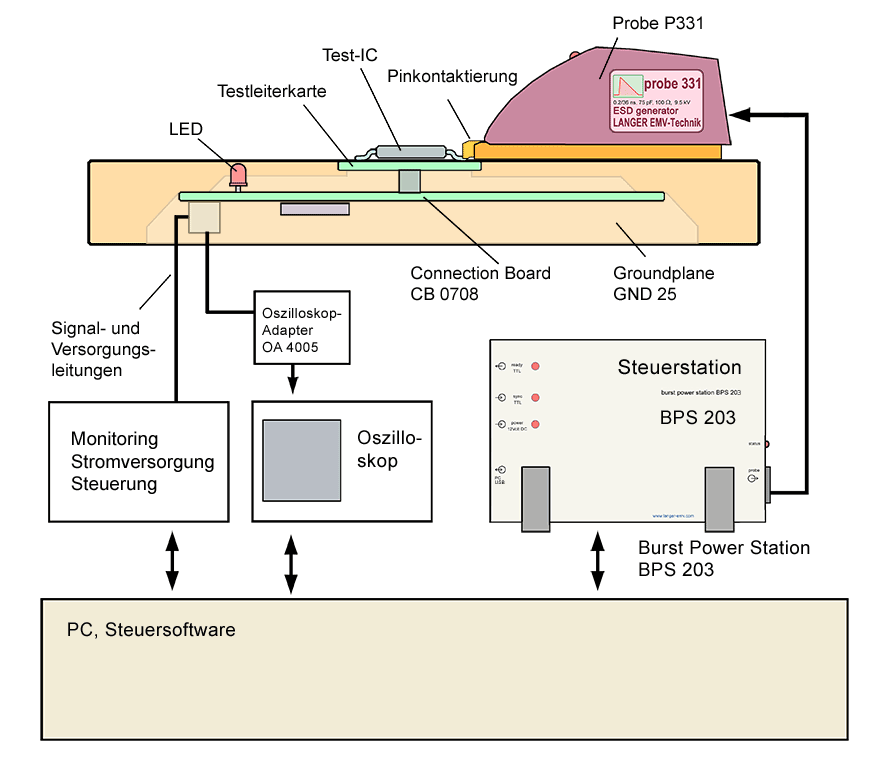

Schema Messplatz mit P331 -

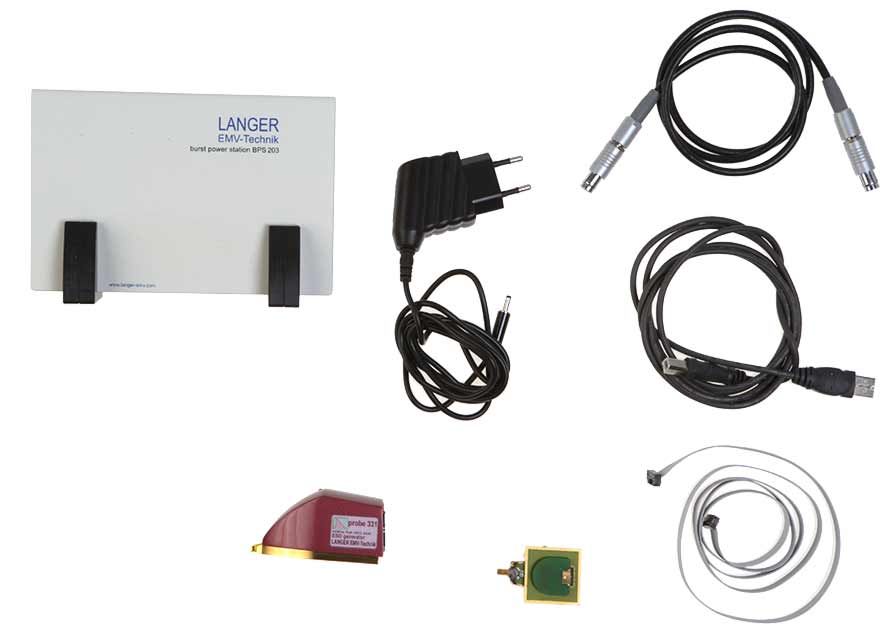

Lieferumfang Set 331
Kurzbeschreibung
Das Probe Set P331 L-ESD dient zur leitungsgebunden Einkopplung von Langer ESD-Pulsen (200 ps Anstiegszeit) in ICs. Die Dimensionierung der Probe P331 L-ESD orientiert sich an den Mechanismen der ESD-Einkopplung in elektronische Baugruppen. Versorgt und gesteuert wird die Probe von der BPS 203.
Lieferumfang
- 1x P331 L-ESD, ESD Generator Langer Puls 0,2/5 ns
- 1x BPS 203, Burst Power Station
- 1x BPS 203-Client, Steuersoftware
- 1x SMA-SMB 1 m, Messkabel SMA-SMB
- 1x HV FI-FI 1 m, Hochspannungskabel Fischer-Fischer
- 1x FBK 12P 1m, Steuerkabel
- 1x USB-AB, USB-Kabel Typ A-B
- 1x NT Ex EU, Steckernetzteil
- 1x P331 case, Systemkoffer
- 1x P331 m, Benutzerhandbuch P331 Set
- 1x P331 acc, Zubehör
Empfohlene Produkte
Lieferumfang Details
-

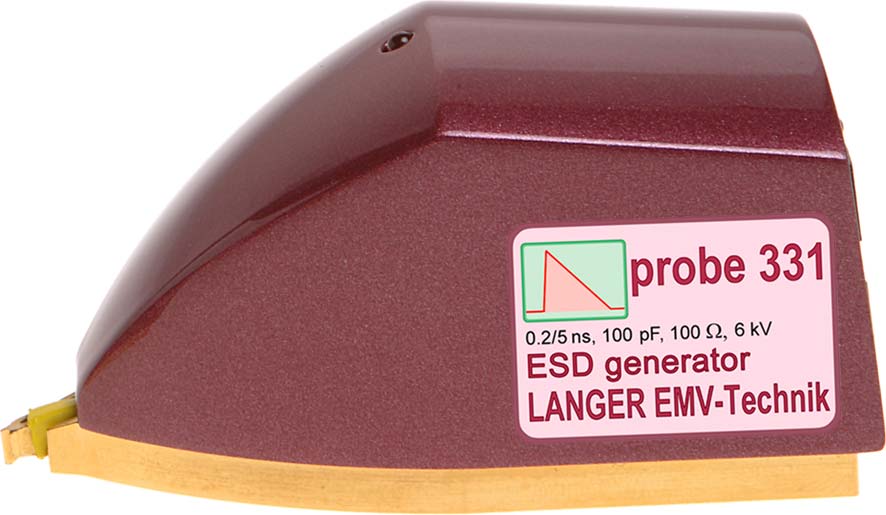

P331 L-ESD
ESD Generator Langer Puls 0,2/5 ns
Der ESD-Generator dient zur direkten Einkopplung in IC-Pins oder in Verbindung mit Kopplern zur Beaufschlagung von speziellen High Speed Interfaces wie USB, LVDS, Ethernet usw.
-
BPS 203
Burst Power Station
Die BPS 203 dient als Hochspannungsversorgung und Steuereinheit für ESD-Probes. Die Steuereinheit ist über eine USB-Schnittstelle mit dem PC des Anwenders verbunden. Die Ansteuerung erfolgt mittels der Software BPS203-Client.
-
BPS 203-Client
Steuersoftware
Die Software BPS 203-Client dient zur Steuerung der Burst Power Station BPS 203 und damit der angeschlossenen Probe. Die Software wird auf dem PC des Anwenders installiert.
-
P331 acc
Zubehör
Die Zubehörteile sind für die Nutzung des Probe Sets notwendig. Es sind ein Hochspannungskabel mit den Steckverbinderanschlüssen Fischer-Fischer, ein Flachbandkabel zur Verbindung der Probe mit der BPS 203 und ein Steckernetzteil enthalten.
