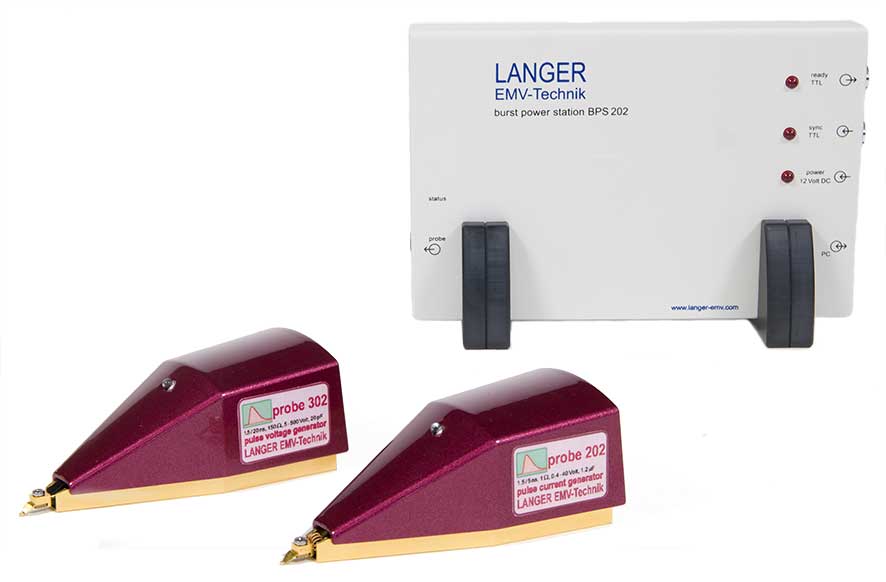

P202 / P302 L-EFT set
Pulseinkopplung Langer Puls 1,5/5 ns und 1,5/20 ns
Kurzbeschreibung
Die Pulsgeneratoren P202 und P302 dienen der Bestimmung der Pulsstörfestigkeit von ICs. Während einer Burst/ESD-Geräteprüfung erreichen die erzeugten pulsförmigen Störgrößen die im DUT (Device Under Test) verwendeten ICs. Um die ICs individuell zu testen, bilden die Pulsgeneratoren der LANGER EMV-Technik GmbH diese abgeschwächten Störgrößen nach und ermöglichen die Störfestigkeitsanalyse jedes einzelnen Pins/Balls des ICs während dieser in Funktion ist.
Die Dimensionierung der Pulsstromquelle P202 orientiert sich an den Mechanismen der Störeinkopplung durch magnetische Felder in elektronische Baugruppen.
Die Dimensionierung der Pulsspannungsquelle P302 orientiert sich an den Mechanismen der Störeinkopplung durch elektrische Felder in elektronische Baugruppen.
Für automatisierte Tests werden die Generatoren mit dem IC Testautomat ICT1 verwendet.
Die Pulsgeneratoren P202 und P302 können nur in Verbindung mit einer Burst Power Station BPS 202 betrieben werden.
Lieferumfang
- 1x P202 L-EFT, Pulsstromgenerator Langer Puls 1,5/5 ns
- 1x P302 L-EFT, Pulsspannungsgenerator bis 500 V Langer Puls 1,5/20 ns
- 1x BPS 202, Burst Power Station
- 1x BPS 202-Client, Software BPS 202-Client / USB
- 1x NT Ex EU, Steckernetzteil
- 1x P200 / P300 case, Systemkoffer
- 1x P202 / P302 m, Benutzerhandbuch
Empfohlene Produkte
Lieferumfang Details
-

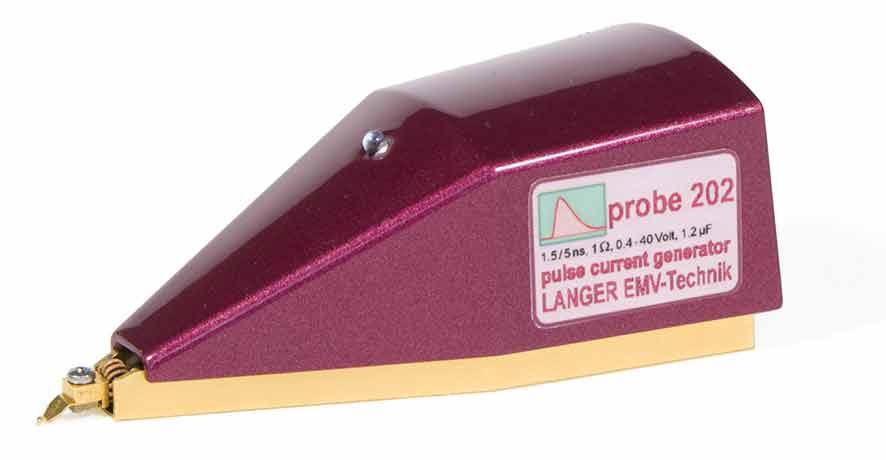

P202 L-EFT
Pulsstromgenerator Langer Puls 1,5/5 ns
Der P202 L-EFT Pulsstromgenerator dient der leitungsgebundenen Störpulseinkopplung in Test-ICs. Der P202 bildet die bei Prüfungen nach IEC 61000-4-2 / IEC 61000-4-4 am IC entstehenden abgeschwächten Störpulse nach. Während der Prüfung können diese Störstrompulse durch die Einkopplung magnetischer Fe…
-

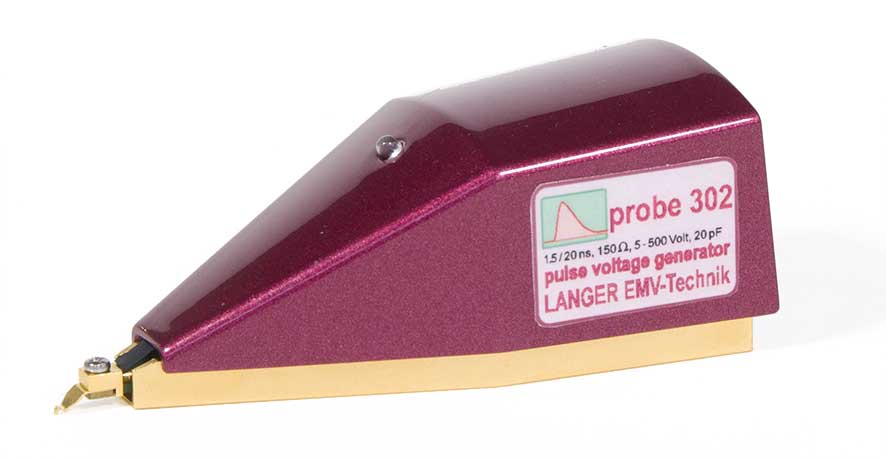

P302 L-EFT
Pulsspannungsgenerator bis 500 V Langer Puls 1,5/20 ns
Der P302 L-EFT Pulsspannungsgenerator dient der leitungsgebundenen Störpulseinkopplung in Test-ICs. Die P302 bildet die bei Prüfungen nach IEC 61000-4-2 / IEC 61000-4-4 am IC entstehenden abgeschwächten Störpulse nach. Während der Prüfung können diese Störspannungspulse durch die Einkopplung elektri…
-

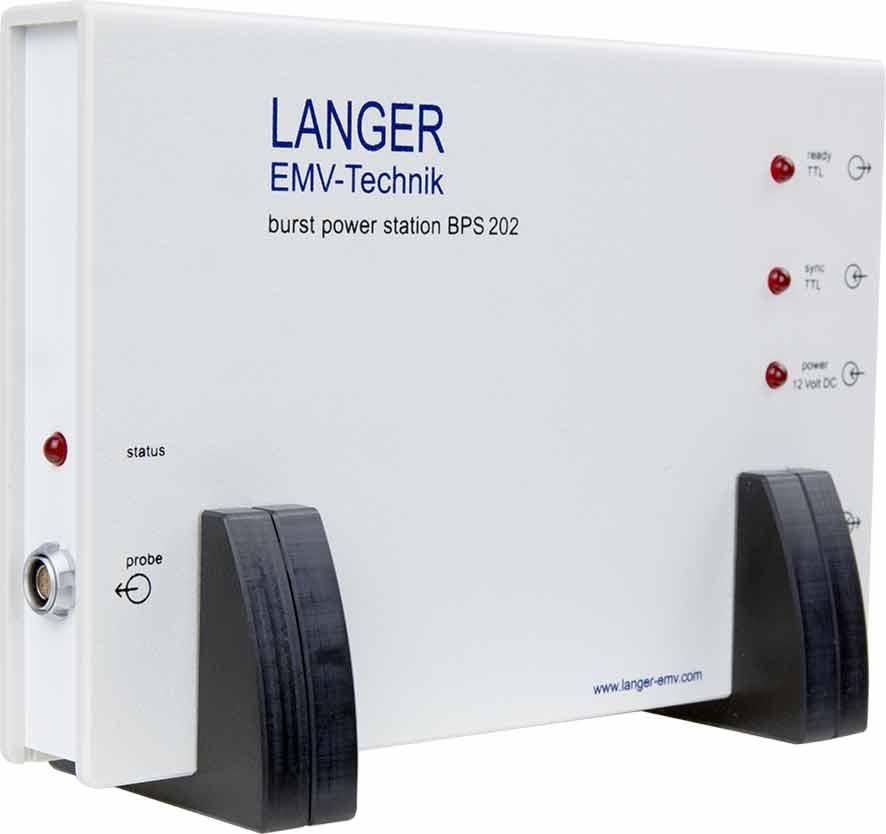

BPS 202
Burst Power Station
Die BPS 202 dient als Spannungsversorgung und Steuereinheit für die Puls-Probes der Langer EMV-Technik GmbH. Die Steuereinheit ist über eine USB-Schnittstelle mit dem PC des Anwenders verbunden. Die Ansteuerung erfolgt mittels der Software BPS 202-Client. Über den Eingang „sync“ der BPS 202 können …
-
BPS 202-Client
Software BPS 202-Client / USB
Die Software BPS 202-Client dient zur Steuerung der Burst Power Station BPS 202 und damit der angeschlossenen Probe. Die Software wird auf dem PC des Anwenders installiert.
