GND 25
Groundplane
Kurzbeschreibung

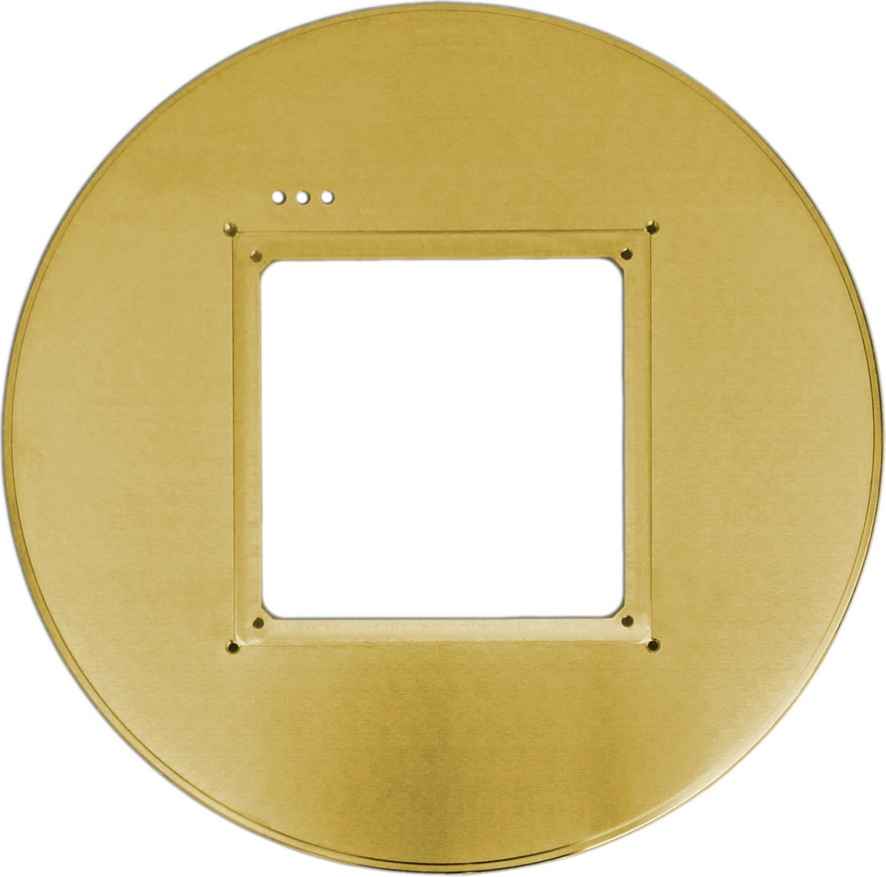

Die Groundplane GND 25 gewährleistet die HF-gerechte Kontaktierung der Probes während einer EMV-Messung an einem Test-IC. Sie besteht aus Stahl mit vergoldeter Oberfläche. Die Aussparung (103 x 103) mm ist vorgesehen für die Aufnahme:
- der Groundadapter (GNDA 01-04) oder
- eines TEM-Zellen prints (100 x 100) mm.

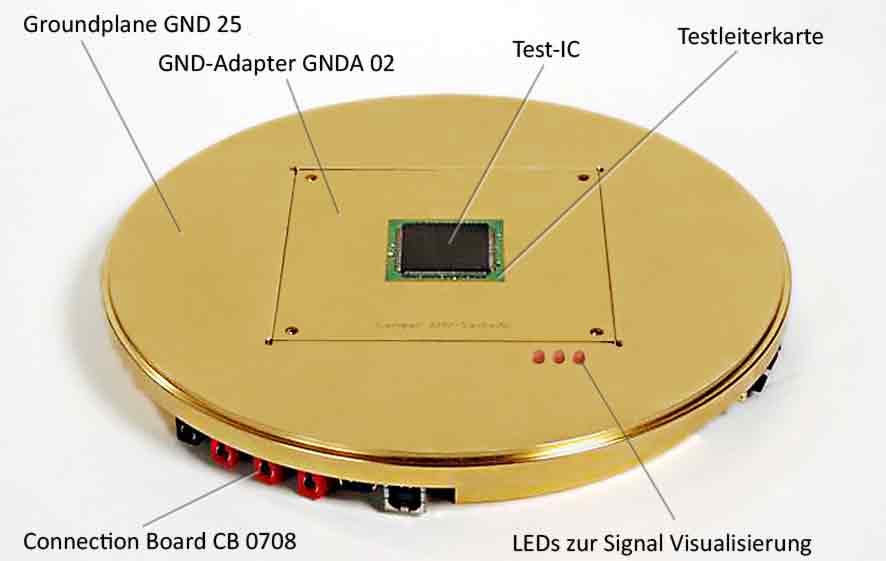

In die Unterseite der Groundplane wird das Connection Board CB 0708 eingesetzt. Auf der Groundplane befinden sich drei Öffnungen für Leuchtdioden des Connection Boards.
