NNB 21 set
Netznachbildung
-
-

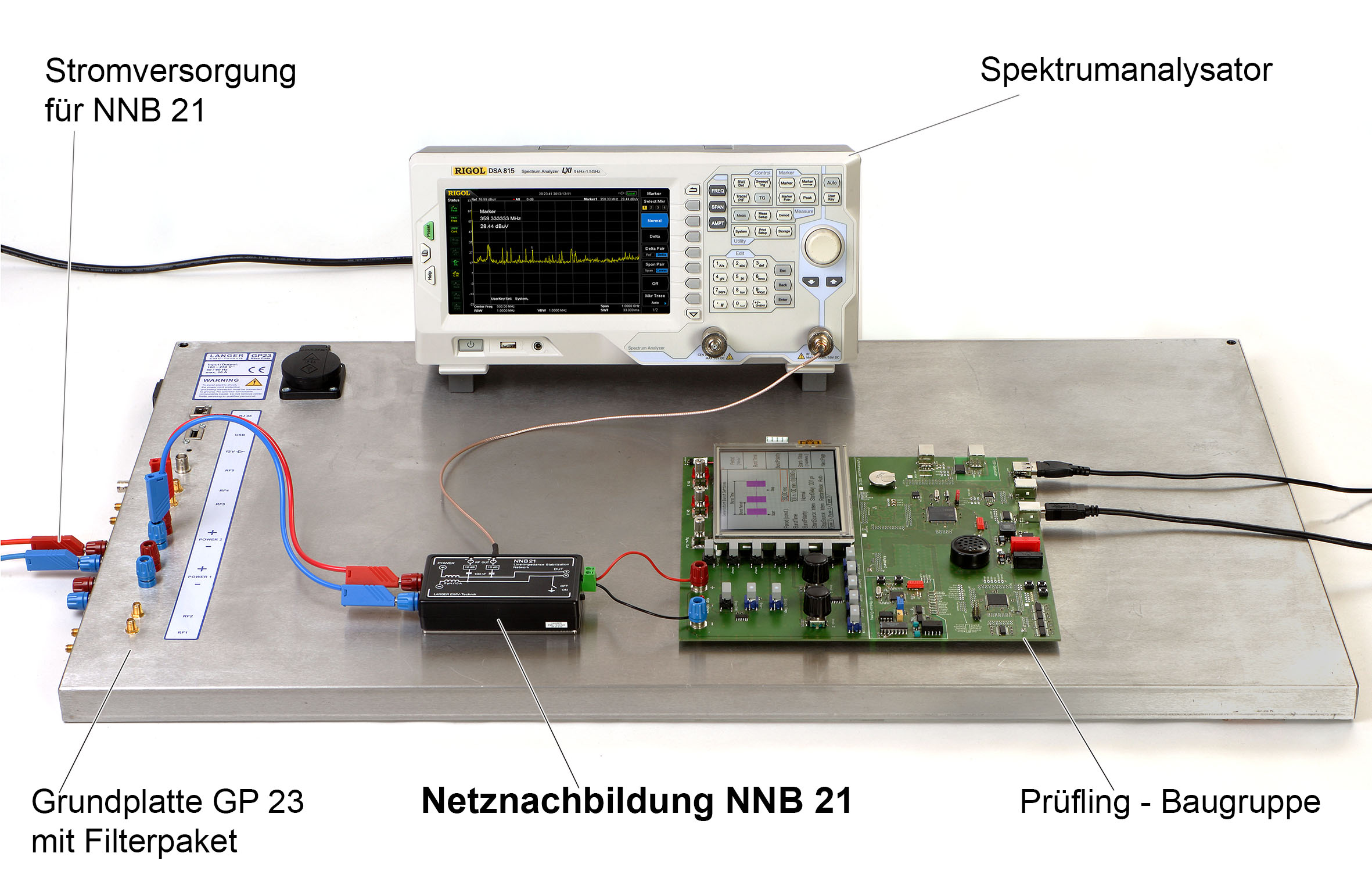

Anwendung mit NNB 21 -

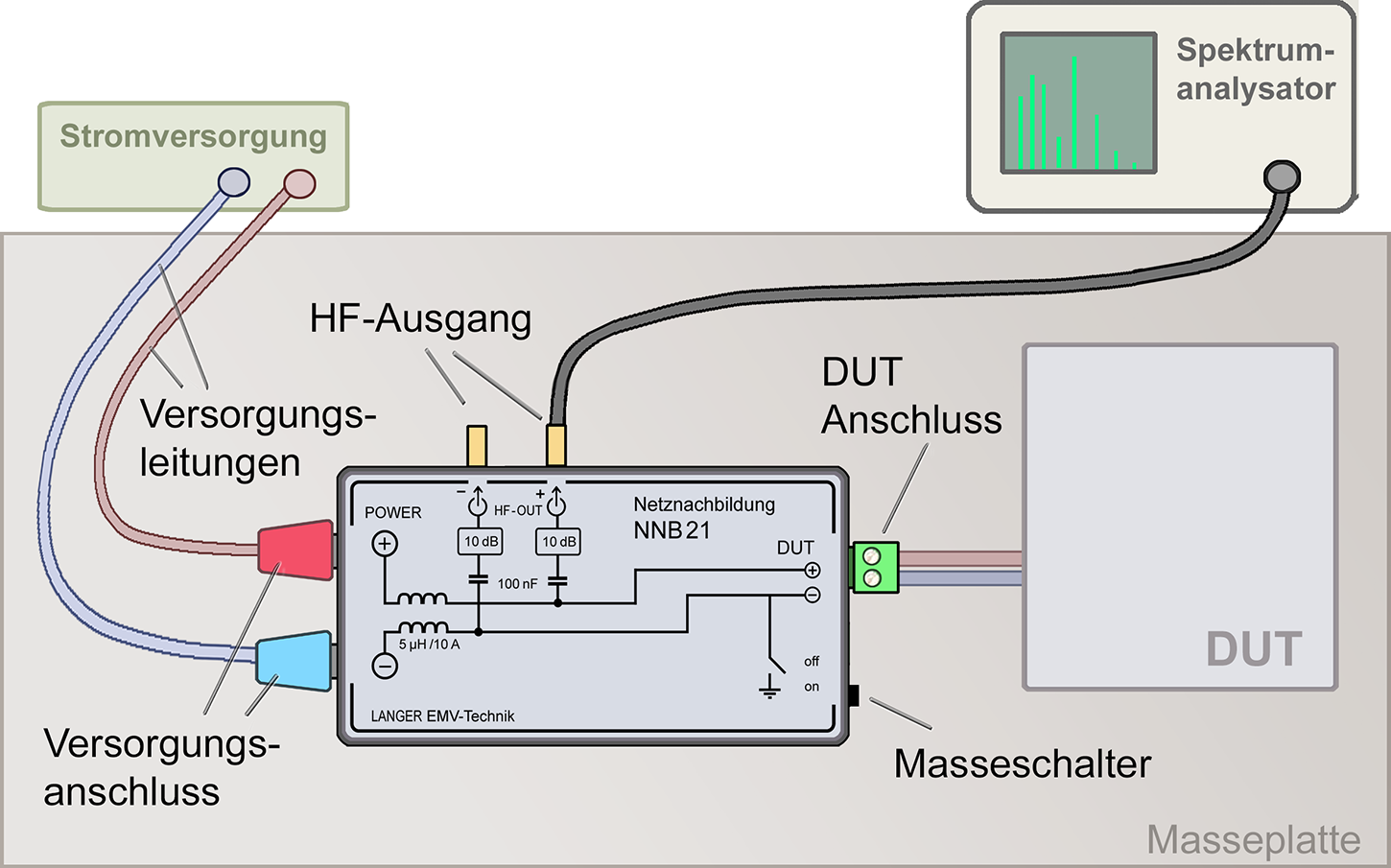

Messaufbau mit NNB21 -

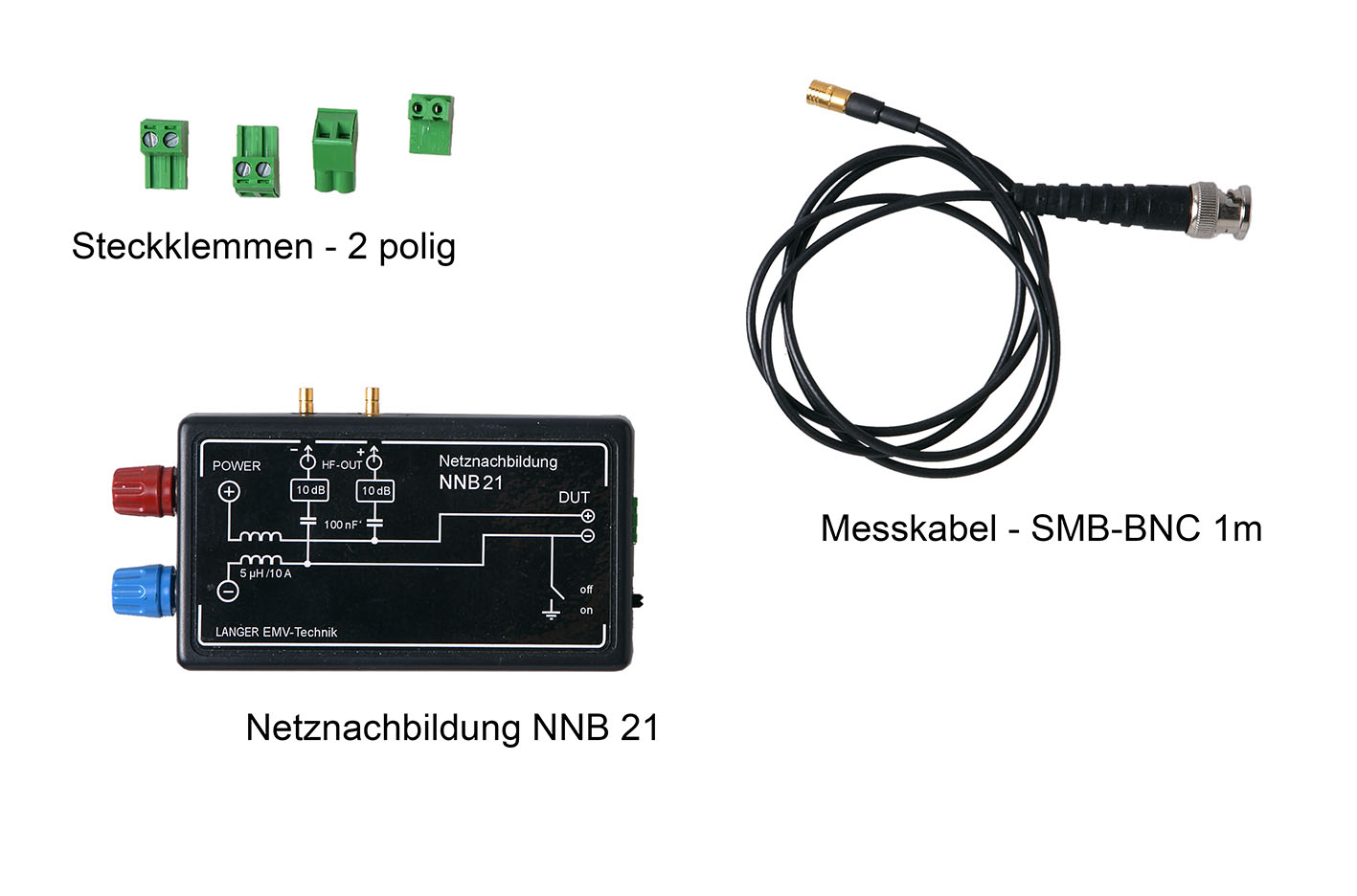

Lieferumfang Set NNB 21
Kurzbeschreibung
Die Netznachbildung NNB 21 dient der Messung der leitungsgebundenen Störaussendung eines Prüflings in Anlehnung an die Norm CISPR 25/ISO 7637.
Sie misst die HF-Störungen, die in das KFZ-Bordnetz einkoppeln. Es können entwicklungsbegleitend Messungen im Frequenzbereich von 100 kHz bis 1 GHz durchgeführt werden.
Lieferumfang
- 1x NNB 21, Netznachbildung
- 1x SMB-BNC 1 m, Messkabel SMB-BNC
- 1x NNB 21 acc, Zubehör
- 1x NNB 21 case, Systemkoffer
- 1x NNB 21 m, Benutzerhandbuch NNB 21 Set
Technische Parameter
| Frequenzbereich | 100 kHz - 1 GHz |
| DC-Widerstand | < 20 mΩ |
| Dämpfung, intern | 10 dB |
| Messkanäle | 2 |
| Dauerbelastbarkeit | |
| Strom | 10 A |
| Spannungsfestigkeit | 50 V |
| Gewicht | 400 g |
