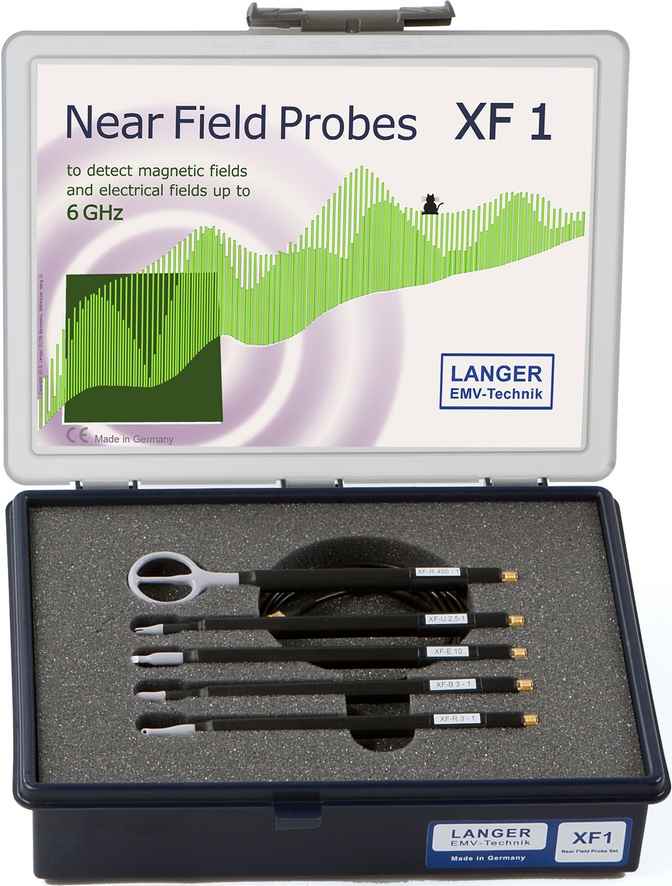

XF1 set
Nahfeldsonden 30 MHz bis 6 GHz
-
-

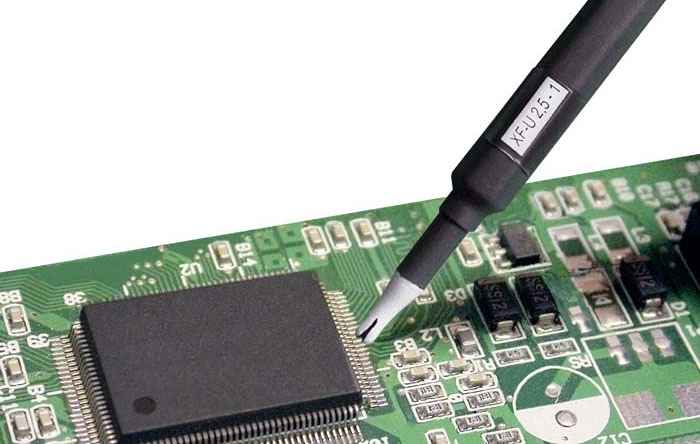

Anwendung XF-U 2,5-1 -

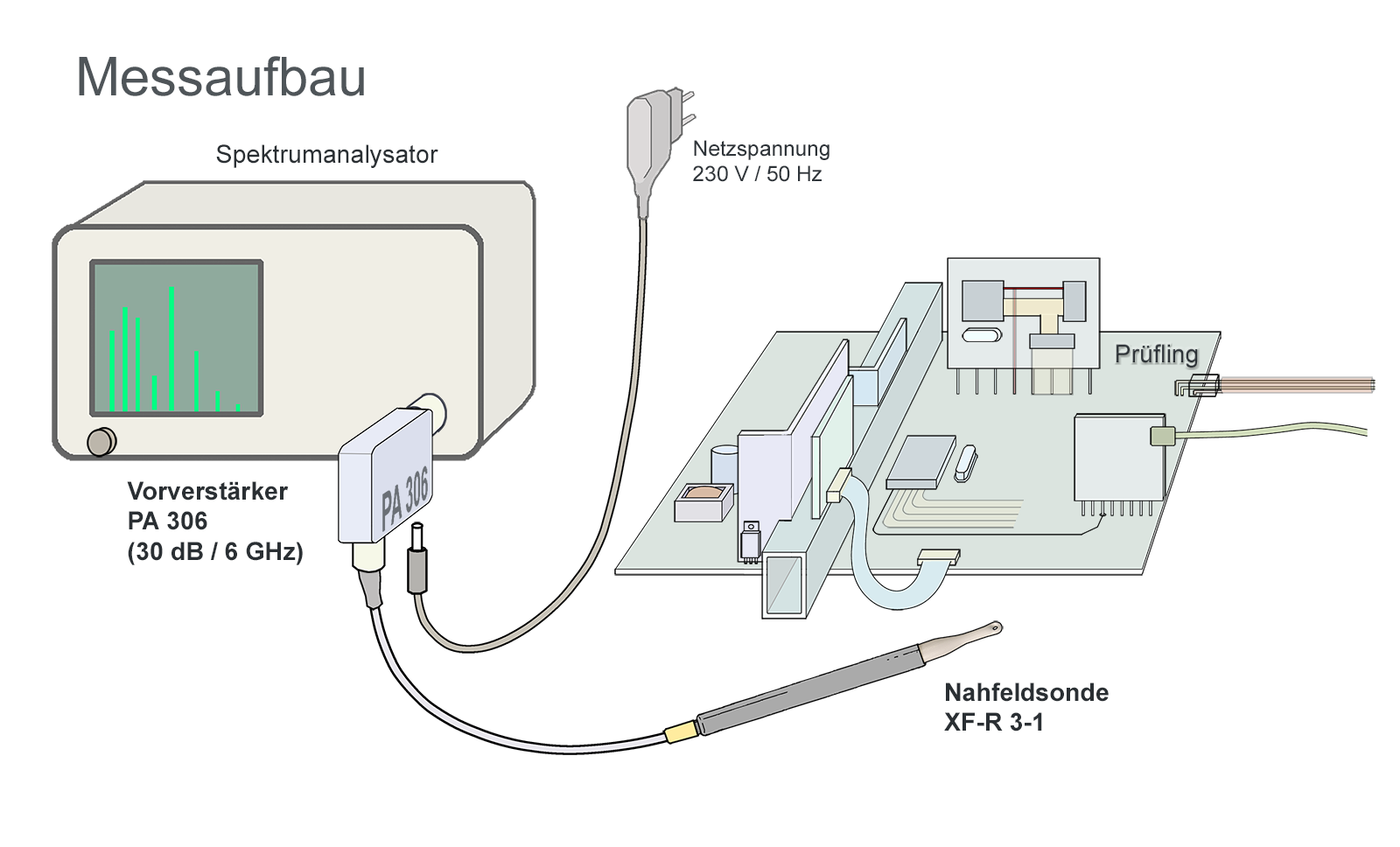

Messanordnung Nahfeldsonden
Kurzbeschreibung
Das Set XF1 enthält vier passive Magnetfeldsonden und eine passive E-Feldsonde zur entwicklungsbegleitenden Messung von magnetischem und elektrischem Feld im Bereich von 30 MHz bis 6 GHz. Aufgrund der eingebauten Impedanzanpassung sind die Sonden im unteren Frequenzbereich unempfindlicher als z.B. die Sonden Typ RF. Die Sondenköpfe des Set XF 1 ermöglichen die schrittweise Identifikation von Magnetfeldstörquellen auf einer Elektronikbaugruppe. Zuerst werden z.B. mit der Sonde XF-R 400-1 die Felder erfasst, welche die Baugruppe insgesamt auskoppelt. Im Weiteren werden mit den hoch auflösenden Sonden die Störquellen genauer identifiziert. Die E-Feldsonde dient zur Erfassung von elektrischen Störfeldern dicht auf der Baugruppe.
Durch entsprechende Führung der Nahfeldsonden können die Feldorientierung und Feldverteilung auf der Elektronikbaugruppe ermittelt werden. Die Nahfeldsonden sind klein und handlich. Sie haben eine Mantelstromdämpfung. Die Magnetfeldsonden sind elektrisch geschirmt. Die Nahfeldsonden werden an einen Spektrumanalysator oder ein Oszilloskop mit 50 Ω Eingang angeschlossen. Die Nahfeldsonden besitzen intern einen Abschlusswiderstand.
Lieferumfang
- 1x XF-R 400-1, H-Feldsonde 30 MHz bis 6 GHz
- 1x XF-R 3-1, H-Feldsonde 30 MHz bis 6 GHz
- 1x XF-B 3-1, H-Feldsonde 30 MHz bis 6 GHz
- 1x XF-E 10, E-Feldsonde 30 MHz bis 6 GHz
- 1x XF-U 2.5-1, H-Feldsonde 30 MHz bis 6 GHz
- 1x SMA-SMA 1 m, Messkabel SMA-SMA
- 1x XF 1 qg, Koffereinleger XF1 Set
- 1x Case 5, Systemkoffer für 5 Nahfeldsonden
Empfohlene Produkte
Technische Parameter
| Frequenzbereich | 30 MHz ... 6 GHz |
| Anschluss | SMA, male, jack |
| Gewicht | 400 g |
| Maße (L x B x H) | (24 x 19.5 x 6) cm |
Lieferumfang Details
-
XF-R 400-1
H-Feldsonde 30 MHz bis 6 GHz
Die H-Feldsonde XF-R 400-1 besitzt aufgrund ihres großen Durchmessers (25 mm) eine hohe Empfindlichkeit und eignet sich für Messungen im Abstand bis zu 10 cm um Baugruppen und Geräte.
-
XF-R 3-1
H-Feldsonde 30 MHz bis 6 GHz

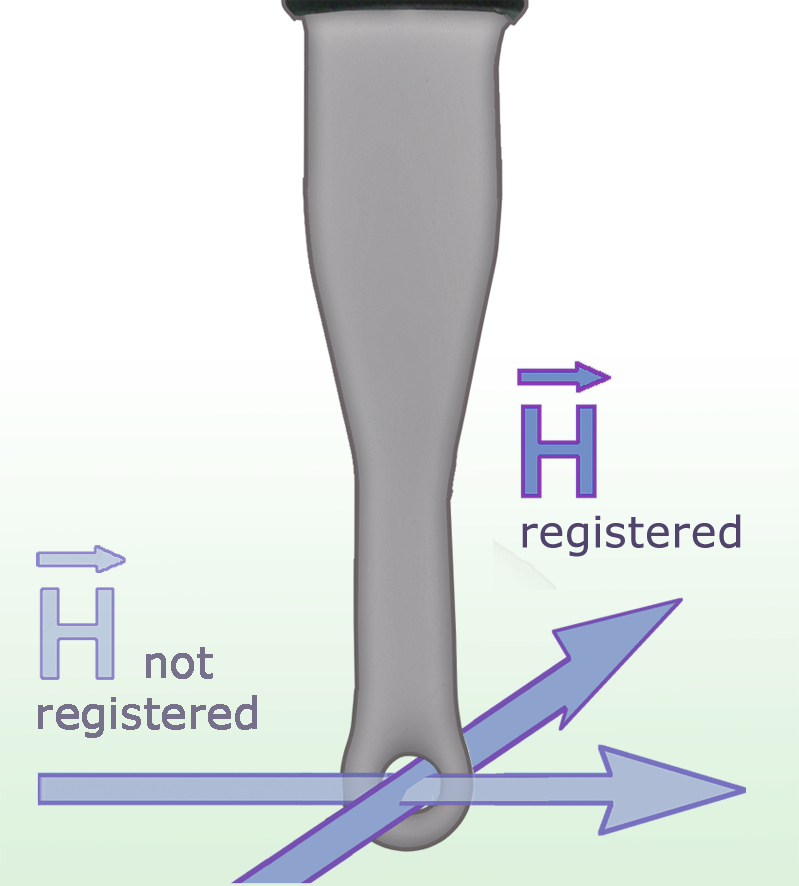

Die Nahfeldsonde XF-R 3-1 dient der Messung von HF-Magnetfeldern mit hoher Auflösung unmittelbar auf der Baugruppe, z.B. im Bereich um Pins und Gehäuse von ICs, Leiterzügen Stützkondensatoren und EMV-Bauelementen.
-
XF-B 3-1
H-Feldsonde 30 MHz bis 6 GHz

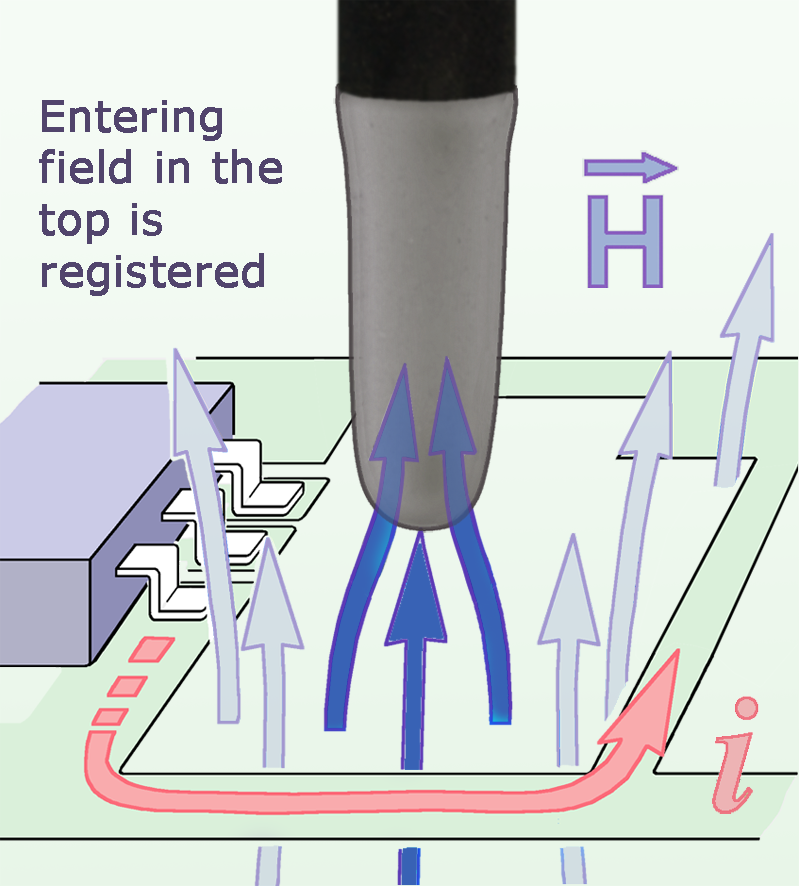

Die Messspule der H-Feldsonde XF-B 3-1 ist orthogonal zum Sondenschaft angeordnet. Beim senkrechten Aufsetzen des Sondenkopfes liegt die Messspule direkt auf der Oberfläche der Flachbaugruppe. Dadurch werden Messungen an schwer zugänglichen Stellen der Leiterkartenoberfläche z.B. zwischen großen Bau…
-
XF-E 10
E-Feldsonde 30 MHz bis 6 GHz
Die Elektrode in der Unterseite des Sondenkopfes der XF-E 10 ist ca. 0,2 mm breit. Damit können kleinste E-Feldquellen lokalisiert werden, z.B. 0,1 mm breite Leiterzüge, einzelne IC-Pins an hochpoligen ICs. Zur Messung wird die E-Feldsonde auf das Messobjekt aufgesetzt.
-
XF-U 2.5-1
H-Feldsonde 30 MHz bis 6 GHz
Die H-Feldsonde XF-U 2,5-1 ist eine Nahfeldsonde. Sie dient der selektiven Erfassung des HF-Stromes in Leiterzügen, SMD-Bauteilen und IC-Pins. Der Sondenkopf besitzt einen magnetisch aktiven Spalt von ca. 0,5 mm Breite. Zur Messung wird die Sonde mit dem Spalt auf Leiterzüge, IC-Anschlüsse oder Ansc…
