RFS-E 02
Scannersonde 30 MHz bis 1,5 GHz
![RFS-E 02, Scannersonde 30 MHz bis 1,5 GHz](/fileadmin/Bilder300/Disturbance emission_near field probe_RF-E 02_function_en_wPZ.png?v=1725087604442)
Kurzbeschreibung
Die Nahfeldsonde RFS-E 02 erfasst elektrische Felder, die aus Busstrukturen, größeren Bauelementen oder Versorgungsflächen ausgekoppelt werden. Die Elektrodenfläche an der Unterseite der Sondenspitze ist ca. 2 cm x 5 cm groß. Die Sonde wird im Abstand von 1 cm bis 2 cm zur Baugruppe eingesetzt.
Die RFS-E 02 ist eine passive Nahfeldsonde. Sie besitzt den gleichen prinzipiellen Aufbau wie die Sonden RFS-E 05 und RFS-E 10.

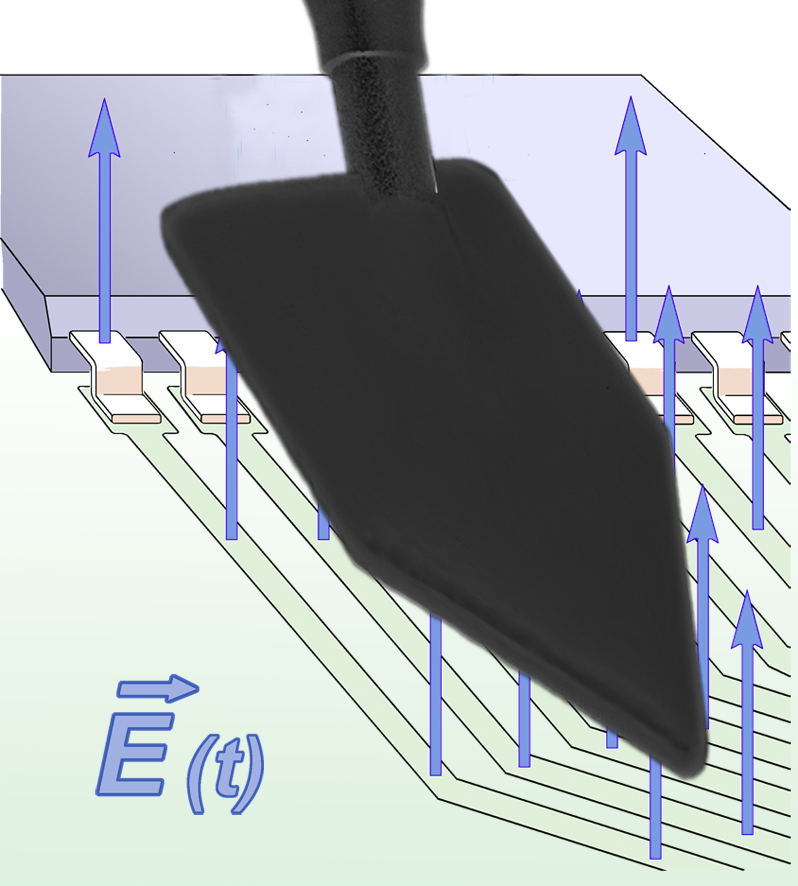

Zur Messung wird die untere Fläche des Sondenkopfes der RFS-E 02 dem Messobjekt genähert. Dabei wird das E-Feld erfasst, welches die Baugruppe abgibt. Die E-Feldscannersonde hat eine Mantelstromdämpfung und ihre Oberseite ist elektrisch geschirmt. Sie wird an einen Spektrumanalysator oder ein Oszilloskop mit 50 Ω Eingang angeschlossen. Die E-Feldsonde besitzt intern keinen 50 Ω Abschlusswiderstand.
Technische Parameter
Frequenzbereich | 30 MHz ... 1.5 GHz |
Maße Sondenkopf | ≈ (23 x 53) mm |
Anschluss - Ausgang | SMA, male, jack |
