PA 2522 set
Vorverstärker 10 MHz bis 22 GHz
![PA 2522 set, Vorverstärker 10 MHz bis 22 GHz](/fileadmin/Bilder300/2022.06.24-PA 2522_Case_NEW_en.jpg?v=1721113204126)
![Messaufbau mit PA 2522](/fileadmin/Bilder300/2022.03.17 Messaufbau mit PA 2522 am R&S-Speck_DSC8477_de.jpg?v=1721113206638)
![Lieferumfang](/fileadmin/Bilder300/2022.03.17 LV_PA 2522_DSC8418.jpg?v=1721113206638)
Kurzbeschreibung

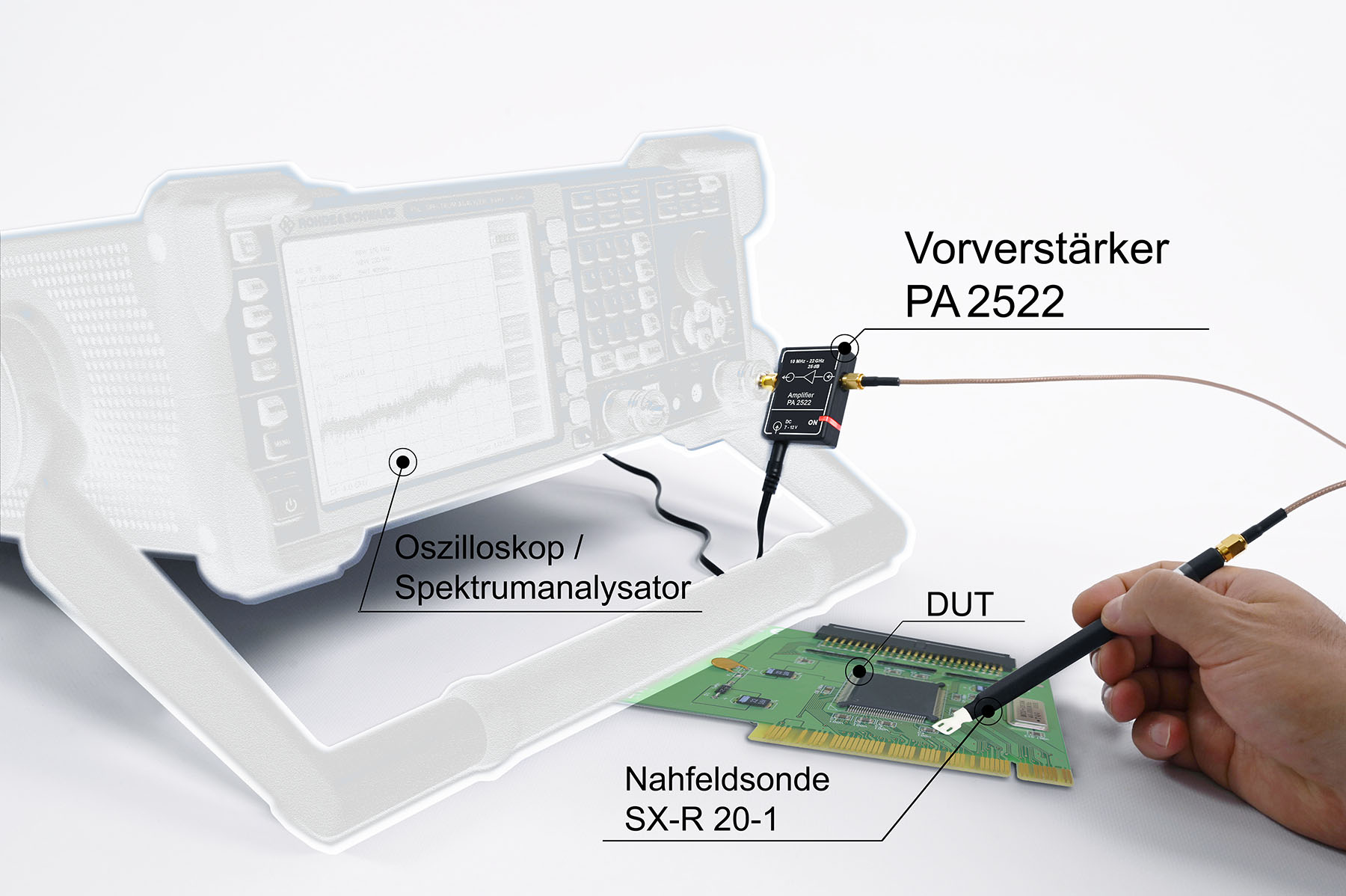

Der PA 2522 dient zur Verstärkung von Messsignalen z.B. schwachen Signalen von hoch auflösenden Nahfeldsonden. Der PA 2522 wird an den 50 Ω-Eingang eines Spektrumanalysators oder Oszilloskops angeschlossen und über das Steckernetzteil versorgt. Mit einem entsprechenden Kabel kann eine Nahfeldsonde an den Eingang des Vorverstärkers angeschlossen werden. Ein- und Ausgang des PA 2522 sind als SMA-Steckverbinder ausgeführt.
Lieferumfang
- 1x PA 2522, Vorverstärker 10 MHz bis 22 GHz
- 1x NT FRI EU, Steckernetzteil
- 1x Case 5, Systemkoffer Nahfeldsonden
Empfohlene Produkte
Technische Parameter
Frequenzbereich | 10 MHz - 22 GHz |
Verstärkung | 25 dB |
Gewicht | 400 g |
