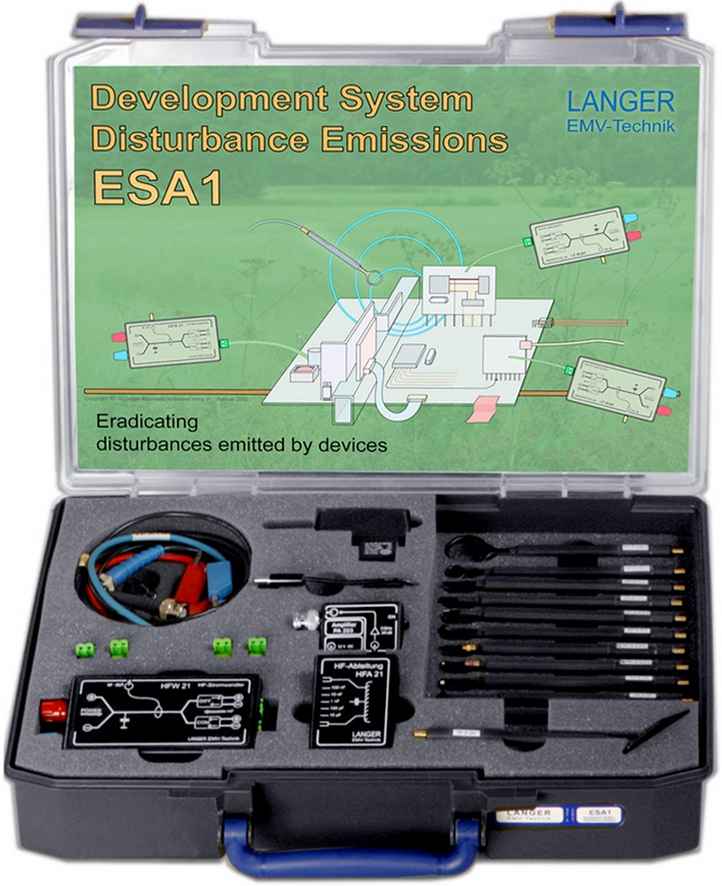

ESA1 set

Entwicklungssystem Störaussendung

Das ESA1 ist ein System von EMV-Werkzeugen für relative Messungen der Störaussendung von Baugruppen und Geräten. Die zugehörige Software CS-ESA ermöglicht dem Entwickler das zügige und nachvollziehbare Entstören des Prüflings. Die mit dem ESA1 durchgeführten entwicklungsbegleitenden Messungen der St…

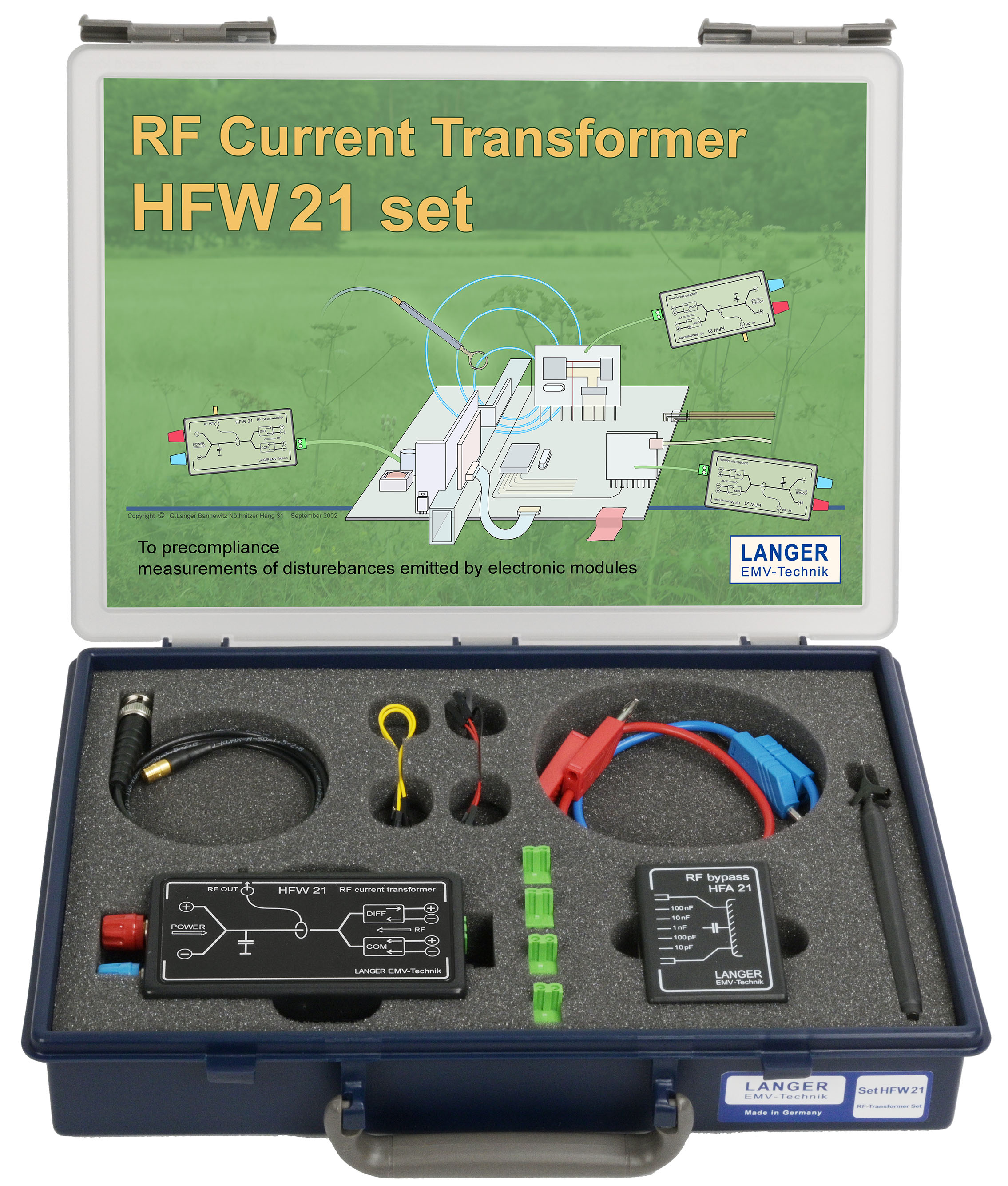

HFW 21 set

HF-Stromwandler 100 kHz bis 1 GHz

Der HF-Stromwandler misst hochfrequente Ströme auf Leitungen des Prüflings. Für reproduzierbare Messungen wird eine metallische Grundplatte als Referenzfläche benötigt. Es entsteht ein kleinräumiger Messaufbau auf dem Arbeitsplatz des Entwicklers, der es ermöglicht, die Wirkung von EMV-Maßnahmen sch…

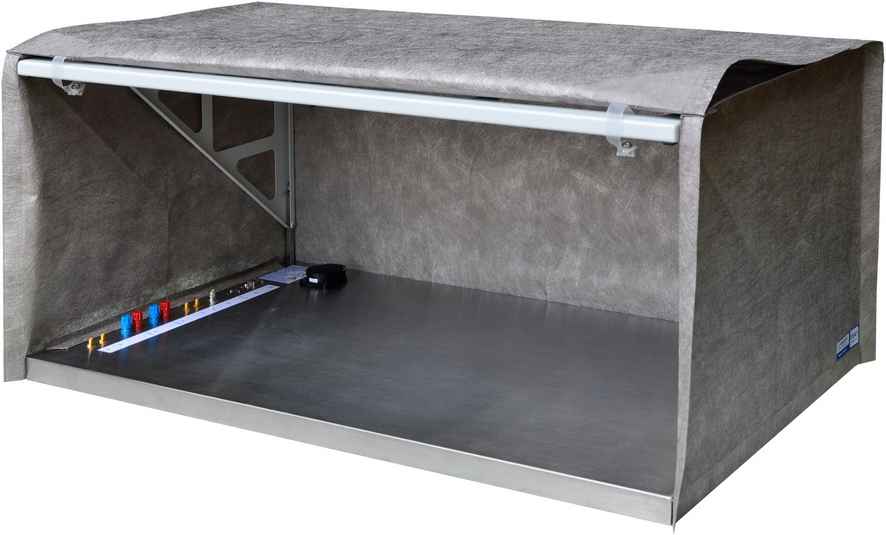

Z23-1 set

Schirmzelt (900x500x400 mm)

Das Schirmzelt Z23-1 besteht aus dem Zeltgestänge mit dem Schirmbezug und der Grundplatte GP 23. Es dient der Abschirmung des Messaufbaus gegen äußere HF-Felder oder dem Schutz von Messgeräten z.B. bei ESD-Tests. Von vorn lässt sich das Schirmzelt leicht und schnell öffnen und schließen. So ist der …

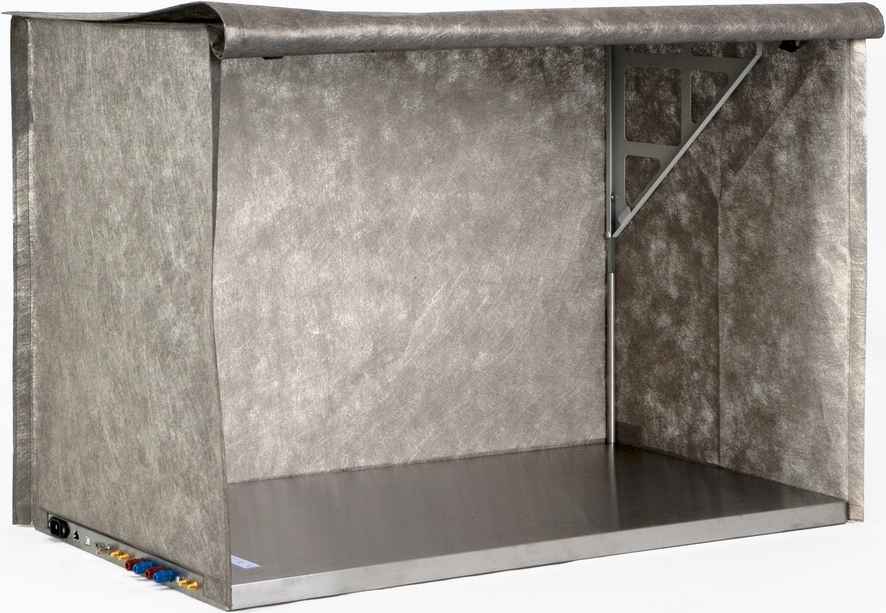

Z23-2 set

Schirmzelt (900 x 500 x 650) mm

Das Schirmzelt Z23-2 hat einen höheren Arbeitsraum als das Schirmzelt Z23-1. Demzufolge können größere Prüflinge oder Messgeräte aufgenommen werden. Es dient der Abschirmung des Messaufbaus gegen äußere HF-Felder oder dem Schutz von Messgeräten z.B. bei ESD-Tests. Von vorn lässt sich das Schirmzelt …

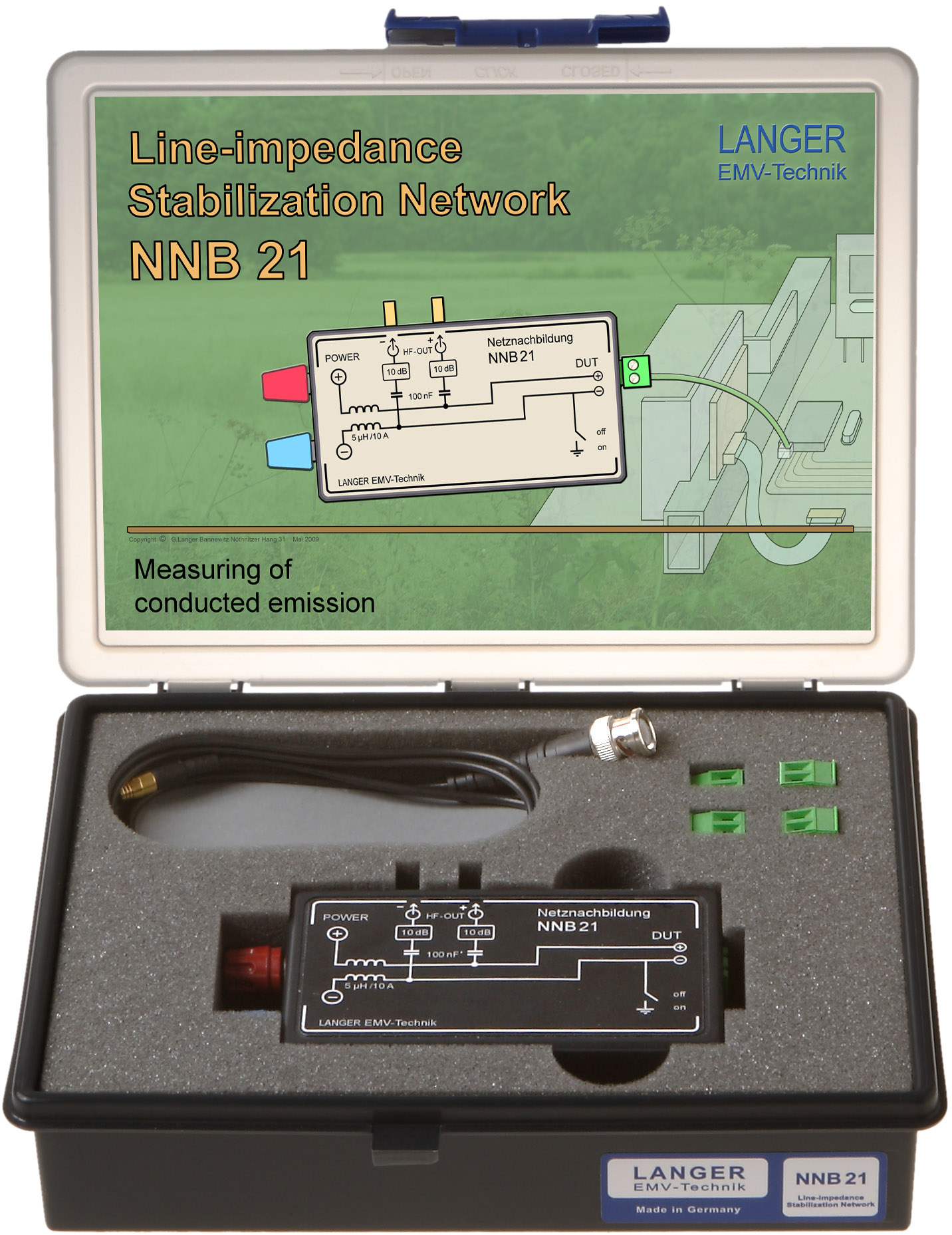

NNB 21 set

Netznachbildung

Die Netznachbildung NNB 21 dient der Messung der leitungsgebundenen Störaussendung eines Prüflings in Anlehnung an die Norm CISPR 25/ISO 7637. Sie misst die HF-Störungen, die in das KFZ-Bordnetz einkoppeln. Es können entwicklungsbegleitend Messungen im Frequenzbereich von 100 kHz bis 1 GHz durchgef…
