P622
HF-Strommesser 0.1 Ohm aktiv
-
-

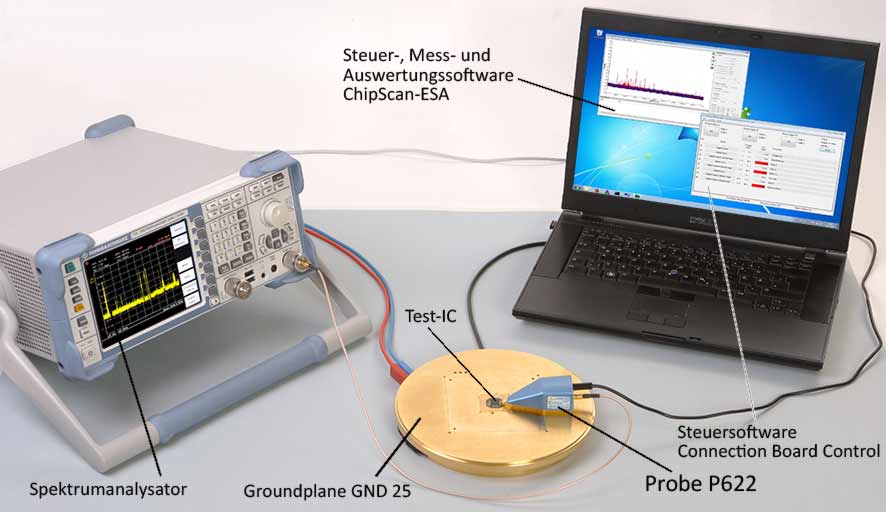

Anwendung mit P622
Kurzbeschreibung
Die P622 ist ein 0,1-Ω-Tastkopf mit integriertem Vorverstärker zur direkten Messung des hochfrequenten
(HF-)Stromes an IC-Pins. Die durch den sehr kleinen Widerstand bedingte Messabweichung ist im Vergleich zur P603 geringer. Sie ist für das Messen an Versorgungs- (Vdd / Vss) und Signalpins vorgesehen.
Technische Parameter
| Frequenzbereich | 9 kHz ... 3 GHz |
| Koppelkapazität | 8 µF |
| Übertragungsfaktor Spannung | 20 dB |
| Strommesser | |
| -1dB Kompressionspunkt (Ausgang) | 120 dBµV |
| IP3 | 134 dBµV |
| Messausgang | 50 Ω, SMB |
| Rauschmaß | 3.7 dB |
| Shunt | 0.1 Ω |
| Stromkorrekturfaktor R | 0 dBΩ |
| Induktivität | 1 nH |
| Versorgung | 12 V / DC |
| max. Verlustleistung | 2.5 W |
| Frequenzgang |
|
| Ersatzschaltbild |
|
| Aufbau Ansicht 01 |
|
