MP CI set

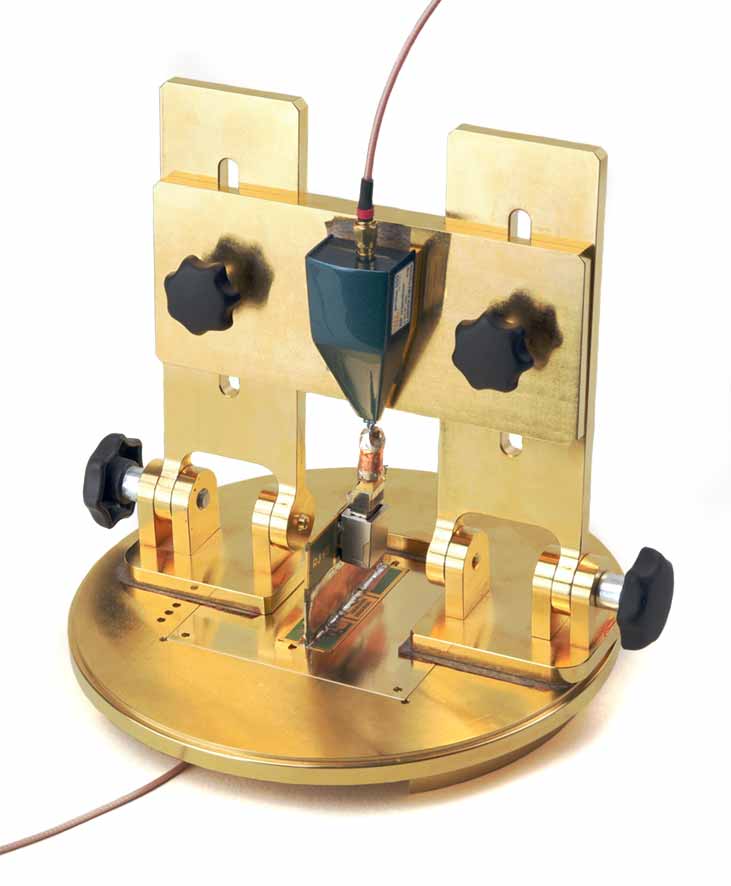

Koppelinduktivitätsmessplatz für Steckverbinder und Kabel
-
-

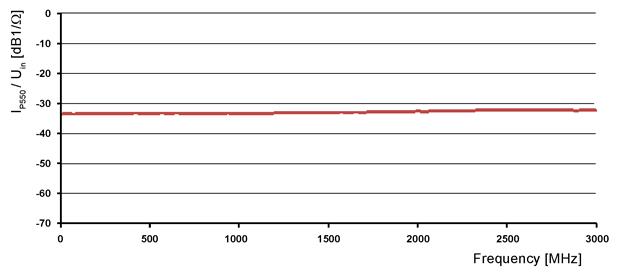

Strom durch P550 gemessen an 1 Ohm Last -

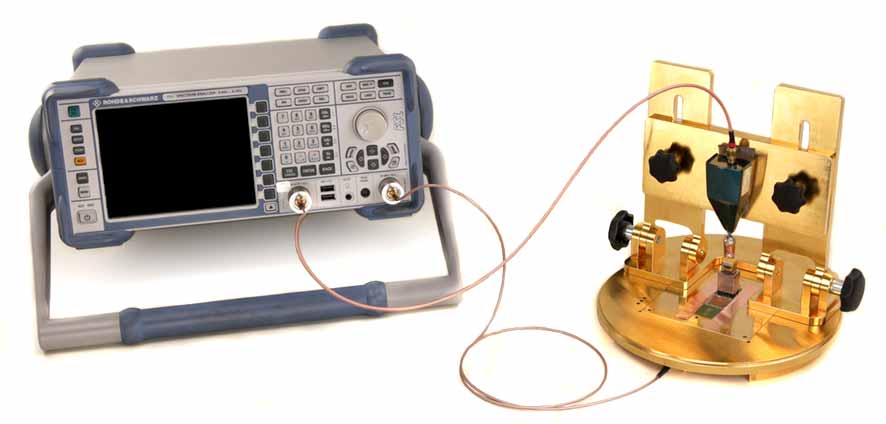

Messplatz mit Spektrumanalysator
Kurzbeschreibung
Der Koppelinduktivitätsmessplatz MP CI set dient zur Ermittlung der EMV-Eigenschaften von Steckverbindern und Kabeln. Die Koppelinduktivität beschreibt die Stärke der Verkopplung von externen Störgrößen auf der Schirmung oder der Masse mit den Nutzsignalen. Wenn die Koppelinduktivität im konstruktiven Aufbau und bei der Pin- bzw. Aderbelegung des Steckverbinders oder Kabels berücksichtigt werden, werden die Steckverbinder oder Kabel störfester.
Mit dem Koppelinduktivitätsmessplatz sind folgende Messungen an Steckverbindern oder Kabeln möglich:
- die Messung eines einzelnen Signals (common mode)
- symmetrisches Signal (common mode)
- symmetrisches Signal (differential mode)
Lieferumfang
- 1x P550, Durchleitungsprobe
- 1x GND 25, Groundplane
- 1x GNDA 03, Groundadapter 22,9 mm x 68,3 mm
- 1x KT 102, Kontakttisch für eine Probe
- 1x CS-CI, Software ChipScan Koppelinduktivität / USB
- 1x Dongle, Lizenzdongle
- 1x SMA-SMA 1 m, Messkabel SMA-SMA
- 1x SR SMB 10 cm, Semi-Rigid-Koaxialkabel
- 1x HCF, Kontaktvlies
- 1x MP CI case, Systemkoffer
- 1x MP CI m, Benutzerhandbuch MP CI Set
Lieferumfang Details
-
P550
Durchleitungsprobe
Die Durchleitungsprobe P550 ist Bestandteil des Koppelinduktivitätsmessplatzes. Über sie wird der Prüfstrom in den Prüfling eingespeist. Die P550 beinhaltet einen HF-gerechten 50 Ohm Längswiderstand für den Frequenzbereich 0 – 3 GHz. Sie gewährleistet damit einen 50 Ohm Abschluss eines HF-Generato…
-
GND 25
Groundplane
Die Groundplane GND 25 gewährleistet die HF-gerechte Kontaktierung der Probes während einer EMV-Messung an einem Test-IC. Sie besteht aus Stahl mit vergoldeter Oberfläche. Die Aussparung (103 x 103) mm ist vorgesehen für die Aufnahme: - der Groundadapter (GNDA 01-04) oder - eines TEM-Zellen prints (…
-
GNDA 03
Groundadapter 22,9 mm x 68,3 mm
Der Groundadapter dient der Anpassung der Testleiterkarte an die (100 x 100) mm Aussparung der Groundplane GND 25. In der Mitte des Groundadapters ist eine Aussparung zur Aufnahme der Testleiterkarte vorhanden. Je nach Größe der Testleiterkarte kann zwischen vier Aussparungsgrößen (GNDA 01-04) gewäh…
-
KT 102
Kontakttisch für eine Probe
-
CS-CI
Software ChipScan Koppelinduktivität / USB
ChipScan-CI ist eine Software zur Bedienung des Messplatzes Koppelinduktivität. Die Funktionen der Software ermöglichen, die gemessenen Werte zum Koppelinduktivitätsfaktor des Prüflings umzurechnen. Die gemessenen Kurven werden im TraceManager der Software gespeichert und können dort protokolliert werden.
