Die XF Nahfeldsonden sind nicht zur HF-Einkopplung (injection) geeignet!
XF, passiv, 30 MHz bis 6 GHz
Die XF-Familie enthält vier Magnetfeldsonden und drei E-Feldsonden. Das XF1 set (vier Magnetfeldsonden und eine E-Feldsonde) sowie auch kundenspezifische Sets sind verfügbar.
-
XF1 set
Nahfeldsonden 30 MHz bis 6 GHz

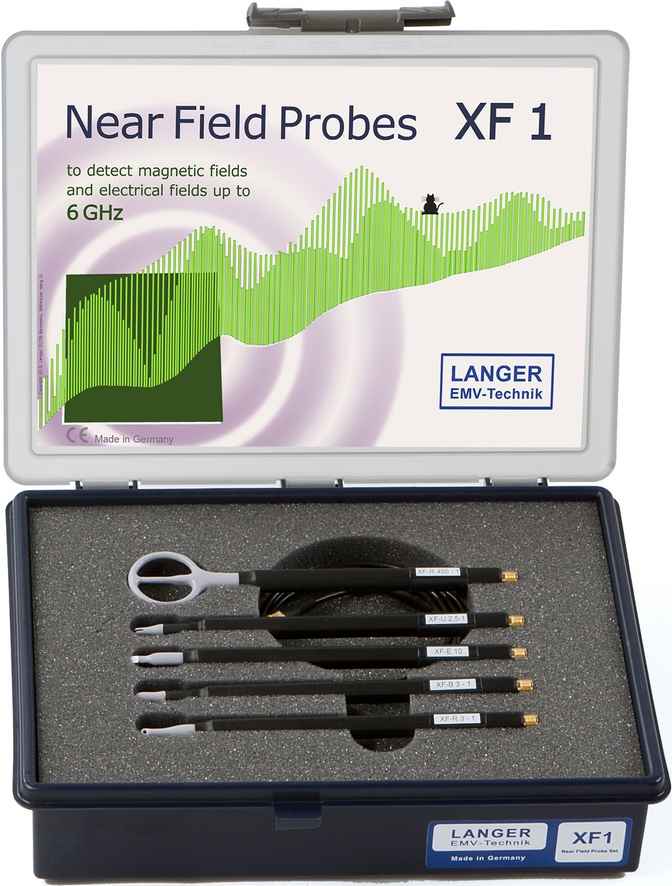

Das Set XF1 enthält vier passive Magnetfeldsonden und eine passive E-Feldsonde zur entwicklungsbegleitenden Messung von magnetischem und elektrischem Feld im Bereich von 30 MHz bis 6 GHz. Aufgrund der eingebauten Impedanzanpassung sind die Sonden im unteren Frequenzbereich unempfindlicher als z.B. d…
-
XF-R 400-1
H-Feldsonde 30 MHz bis 6 GHz

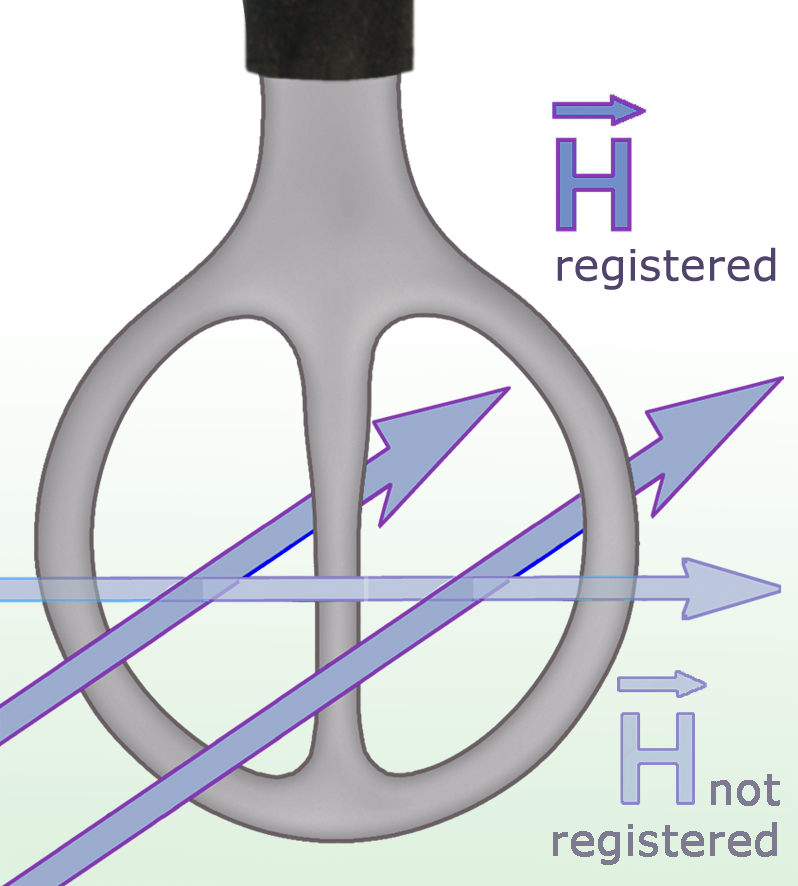

Die H-Feldsonde XF-R 400-1 besitzt aufgrund ihres großen Durchmessers (25 mm) eine hohe Empfindlichkeit und eignet sich für Messungen im Abstand bis zu 10 cm um Baugruppen und Geräte.
-
XF-R 100-1
H-Feldsonde 30 MHz bis 6 GHz

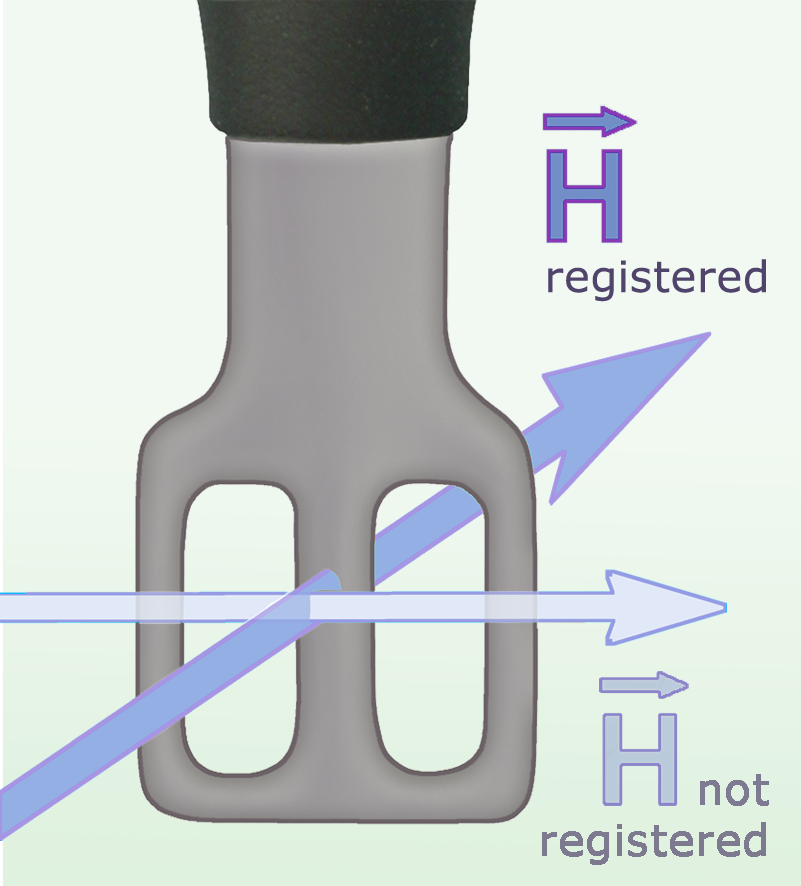

Die H-Feldsonde XF-R 100-1 ist zur Messung an Baugruppen, Geräten oder Kabeln im Abstand bis ca. 3 cm geeignet. Größere Bauelemente können mit der H-Feldsonde als Störquelle identifiziert werden. Die Magnetfeldsonde bietet eine sehr hohe Bandbreite und Linearität.
-
XF-R 3-1
H-Feldsonde 30 MHz bis 6 GHz

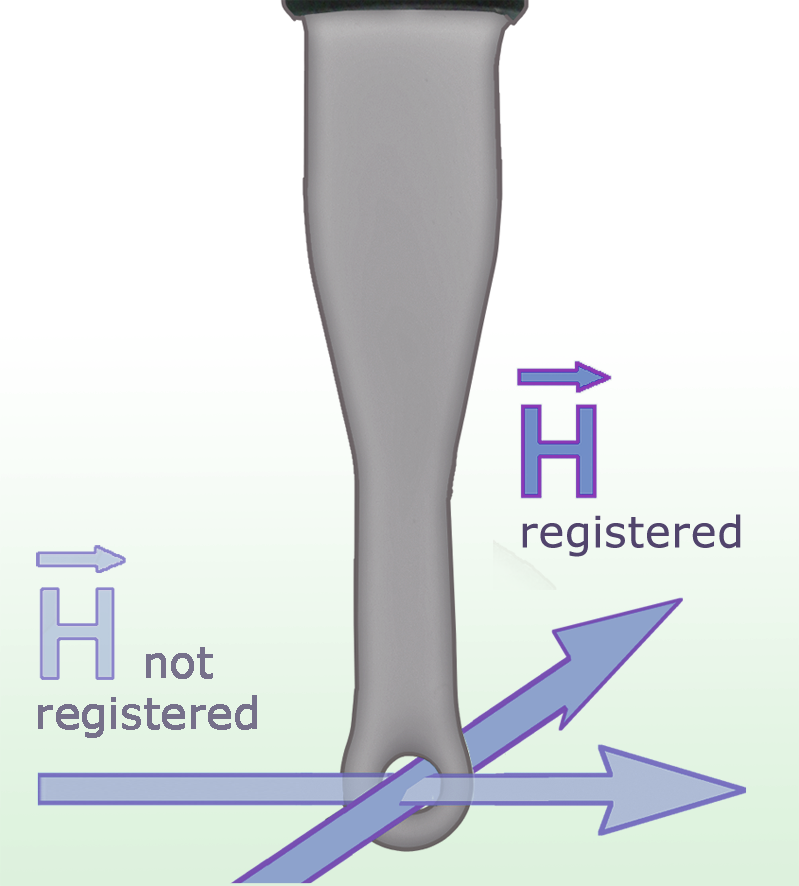

Die Nahfeldsonde XF-R 3-1 dient der Messung von HF-Magnetfeldern mit hoher Auflösung unmittelbar auf der Baugruppe, z.B. im Bereich um Pins und Gehäuse von ICs, Leiterzügen Stützkondensatoren und EMV-Bauelementen.
-
XF-B 3-1
H-Feldsonde 30 MHz bis 6 GHz

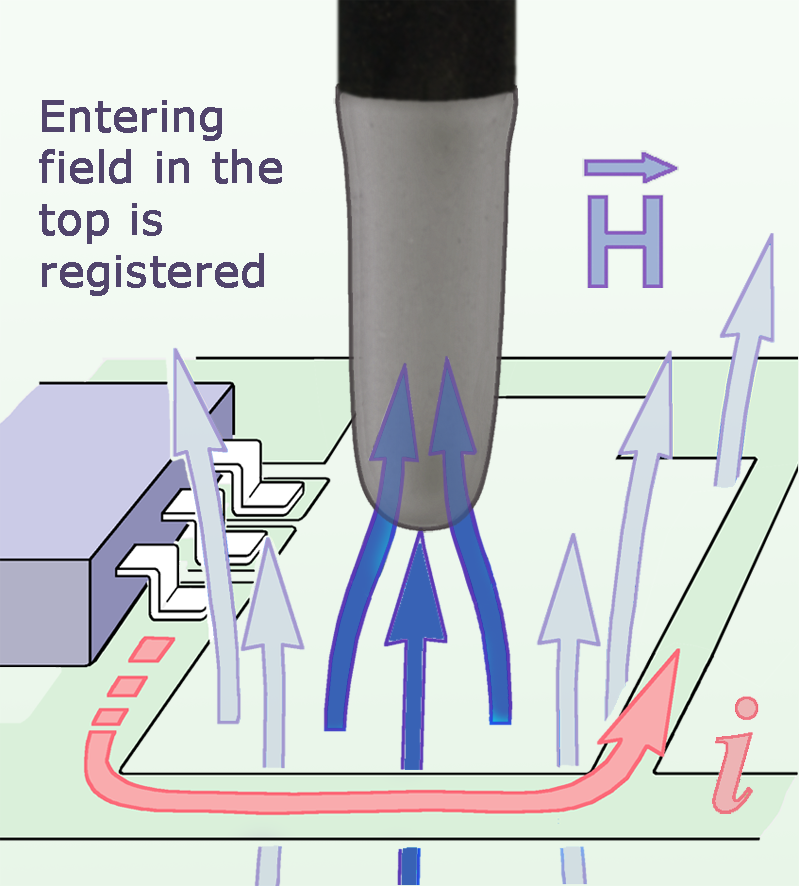

Die Messspule der H-Feldsonde XF-B 3-1 ist orthogonal zum Sondenschaft angeordnet. Beim senkrechten Aufsetzen des Sondenkopfes liegt die Messspule direkt auf der Oberfläche der Flachbaugruppe. Dadurch werden Messungen an schwer zugänglichen Stellen der Leiterkartenoberfläche z.B. zwischen großen Bau…
-
XF-U 2.5-1
H-Feldsonde 30 MHz bis 6 GHz

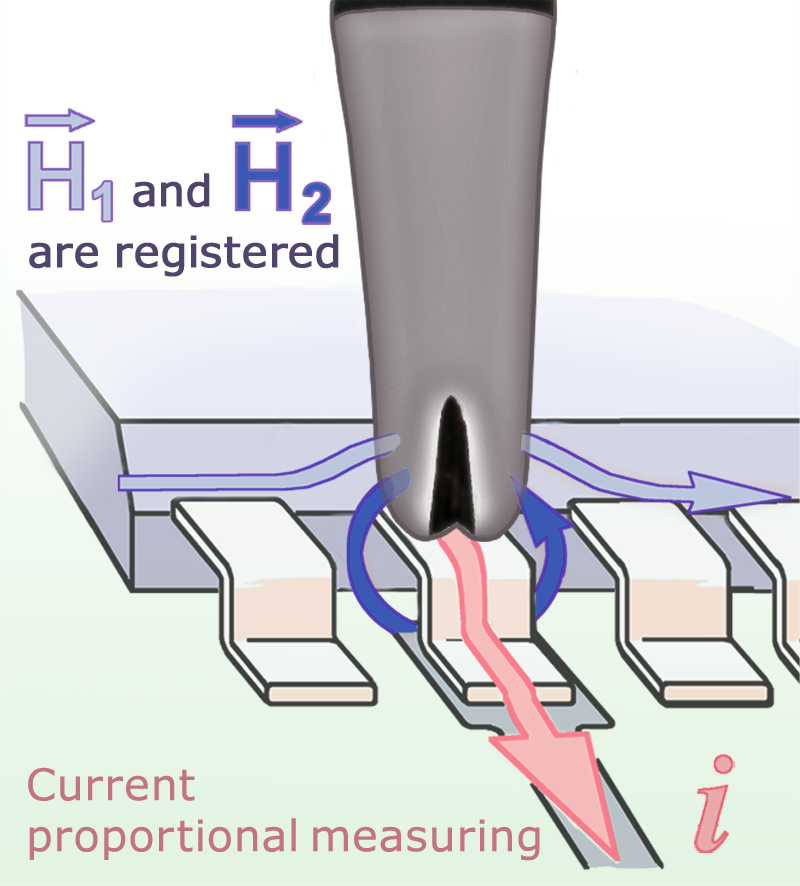

Die H-Feldsonde XF-U 2,5-1 ist eine Nahfeldsonde. Sie dient der selektiven Erfassung des HF-Stromes in Leiterzügen, SMD-Bauteilen und IC-Pins. Der Sondenkopf besitzt einen magnetisch aktiven Spalt von ca. 0,5 mm Breite. Zur Messung wird die Sonde mit dem Spalt auf Leiterzüge, IC-Anschlüsse oder Ansc…
-
XF-E 04s
E-Feldsonde 30 MHz bis 6 GHz

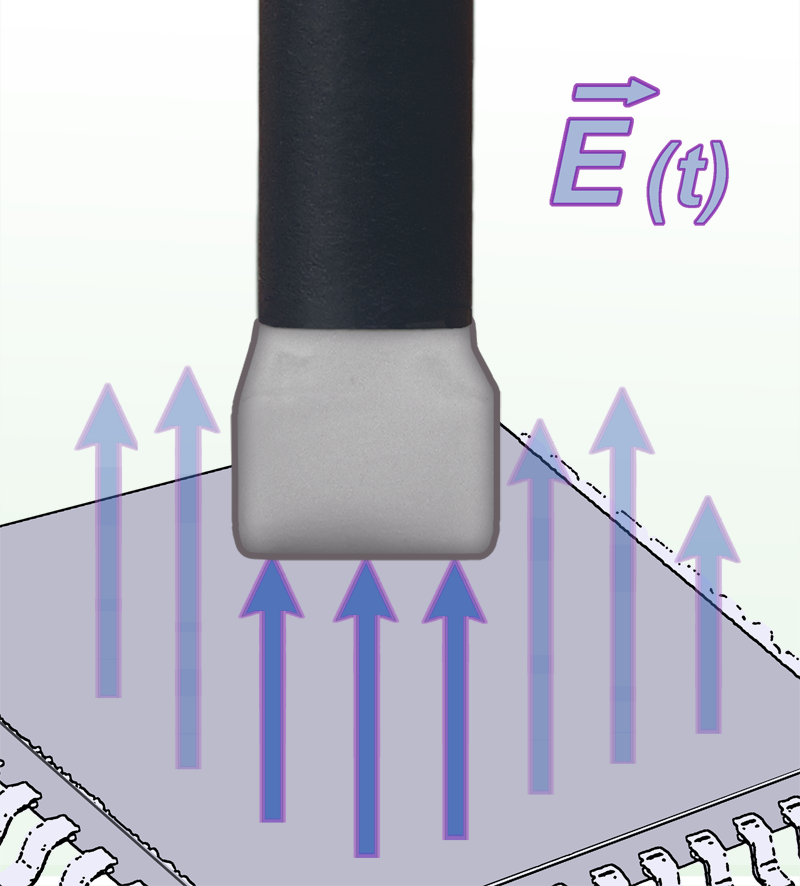

Die Nahfeldsonde erfasst die elektrischen Felder, die aus Messobjekten (ICs) auskoppeln. Die Flanken des Sondenkopfes sind geschirmt, so dass seitlich eintreffendes E-Feld nicht gemessen wird. Die Empfindlichkeit der Nahfeldsonde ermöglicht Messungen im Abstand von 0,5 mm bis 10 mm über IC's und Baugruppen.
-
XF-E 09s
E-Feldsonde 30 MHz bis 6 GHz
Die Nahfeldsonde erfasst die elektrischen Felder, die aus Messobjekten (ICs) auskoppeln. Die Flanken des Sondenkopfes sind geschirmt, so dass seitlich eintreffendes E-Feld nicht gemessen wird. Die Empfindlichkeit der Nahfeldsonde ermöglicht Messungen im Abstand von 0,5 mm bis 10 mm über IC's und Baugruppen.
-
XF-E 10
E-Feldsonde 30 MHz bis 6 GHz

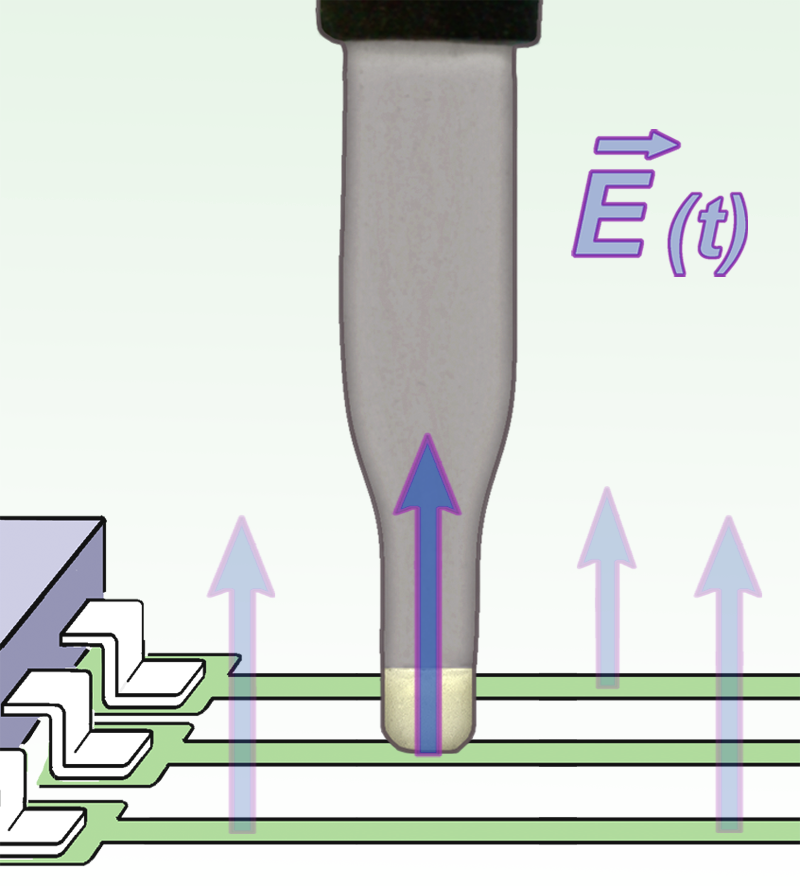

Die Elektrode in der Unterseite des Sondenkopfes der XF-E 10 ist ca. 0,2 mm breit. Damit können kleinste E-Feldquellen lokalisiert werden, z.B. 0,1 mm breite Leiterzüge, einzelne IC-Pins an hochpoligen ICs. Zur Messung wird die E-Feldsonde auf das Messobjekt aufgesetzt.
