XF1 set
近场探头组(30MHz-6GHz)
Short description
XF 1近场探头组包含4个无源磁场探头和1无源电场探头,所有探头的频率范围为30MHz到6GHz,用于在研发阶段测量磁场和电场。由于在探头内部配置了阻抗匹配器,该探头组与其他探头(如RF型探头)相比,在低频区较不敏感。
使用XF 1系列的探头,可以逐步辨识电子模块中的干扰磁场源。例如,首先用XF-R 400-1型探头检测电子模块总体发射出的干扰场,然后再用高分辨率探头更准确地识别干扰源。电场探头用于检测电子模块表面的干扰电场。

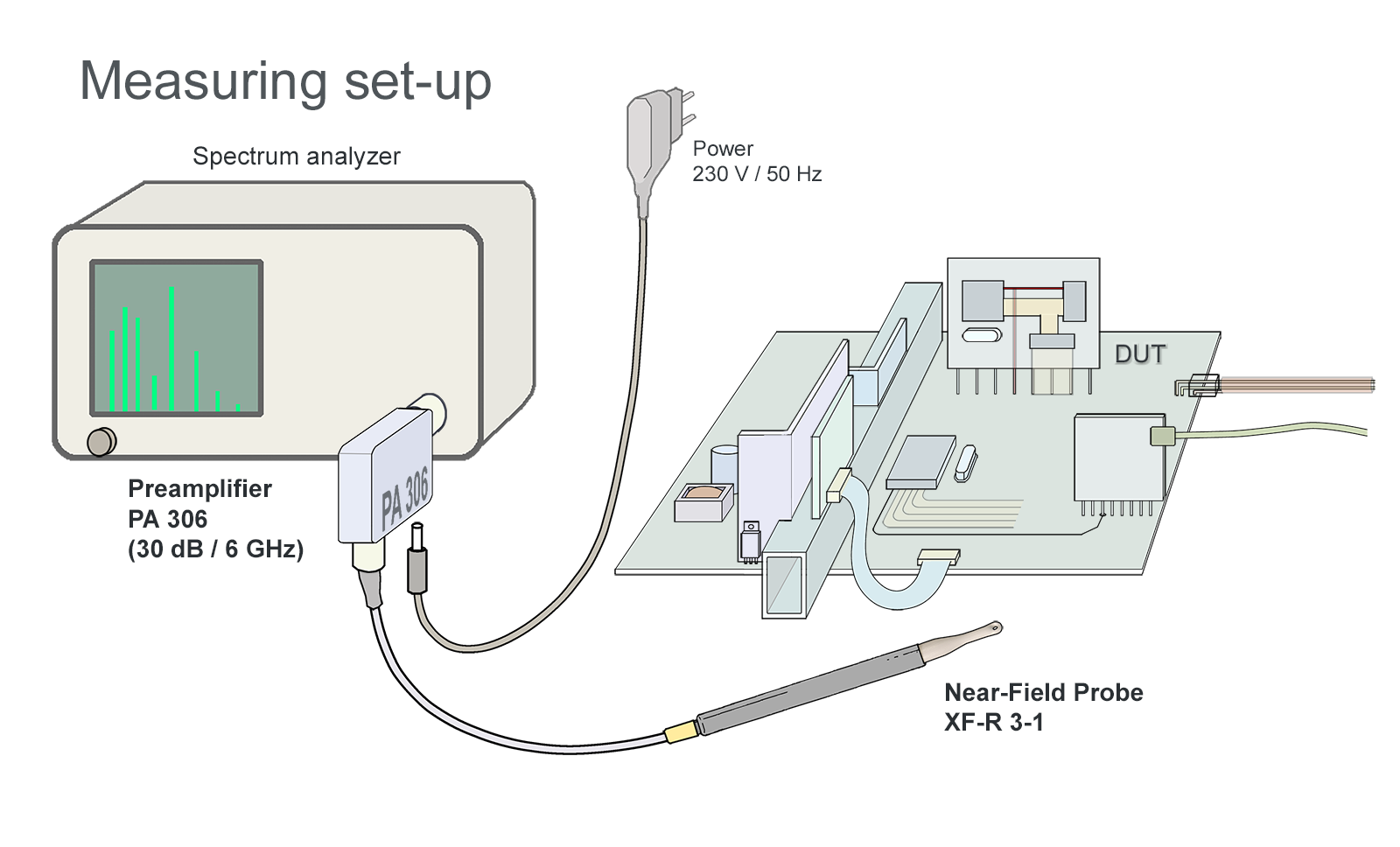

通过相应地操作近场探头,能够测量出电磁场的方向及其分布。这种近场探头小巧轻便,并采用外皮电流衰减。磁场探头采用电屏蔽设计。这种近场探头可以接到频谱分析仪或示波器的50Ω输入端。这些近场探头的内部安装有终端电阻。
Delivery content
Recommended products
Technical parameters
频率范围 | 30 MHz ... 6 GHz |
接口 | SMA, male, jack |
重量 | 400 g |
尺寸 (L x W x H) | (24 x 19.5 x 6) cm |
Delivery content details
-
XF-R 400-1
磁场探头(30MHz-6Hz)
XF-R 400-1磁场探头 因较大的直径(25mm)而拥有很高的灵敏度,允许在10cm以内的距离测量模块和设备。
-
XF-R 3-1
磁场探头(30MHz-6GHz)
XF-R 3-1型近场探头: 用于高分辨率直接检测组件上,譬如IC的引脚或外壳、布线、旁路电容器和电磁兼容性(EMC)元件等区域的射频磁场。
-
XF-B 3-1
磁场探头(30MHz-6Hz)
XF-B 3-1型磁场探头的测量线圈相对垂直于探头柄。当探头竖直放置到电路板上时,其测量线圈直接平放在电路板的表面上。由此就能够测量到印刷电路板表面上很难达到的一些位置,如开关调节器的大元件之间的位置。
-
XF-E 10
电场探头(30MHz-6GHz)
XF-E 10型电场探头底面的电极仅有约0.2mm宽,用于定位最小的电场,例如0.1mm宽的导线、高针数集成电路的单个引脚等发射的电场。测试时将该电场探头放置在受测物体上。
-

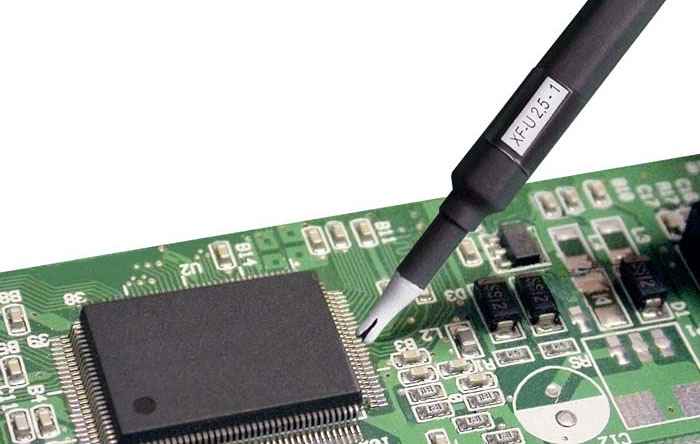

XF-U 2.5-1
磁场探头(30MHz-6GHz)
XF-U 2.5-1型磁场探头是一个近场探头,用于选择性测量导线、SMD组件和IC引脚中的高频电流。这个探头有一个大约0.5mm宽的磁场敏感缺口,测量时将这个缺口放在布线、IC或者电容器的连接点上。
