ICE1 set

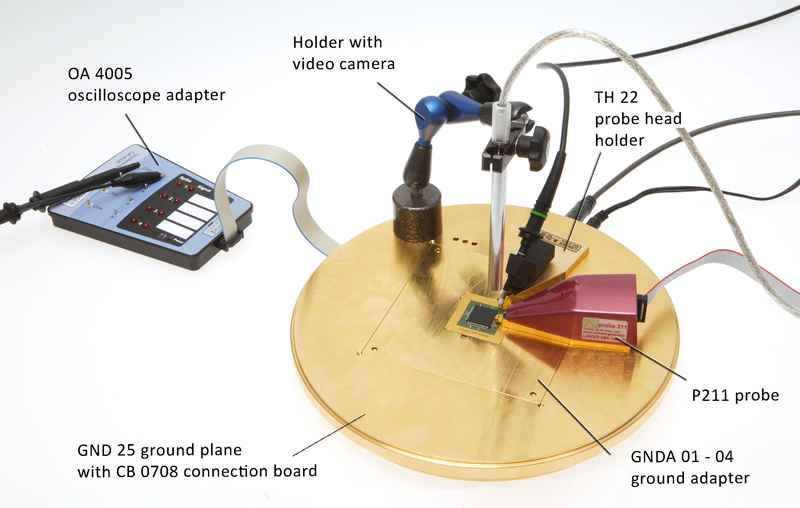

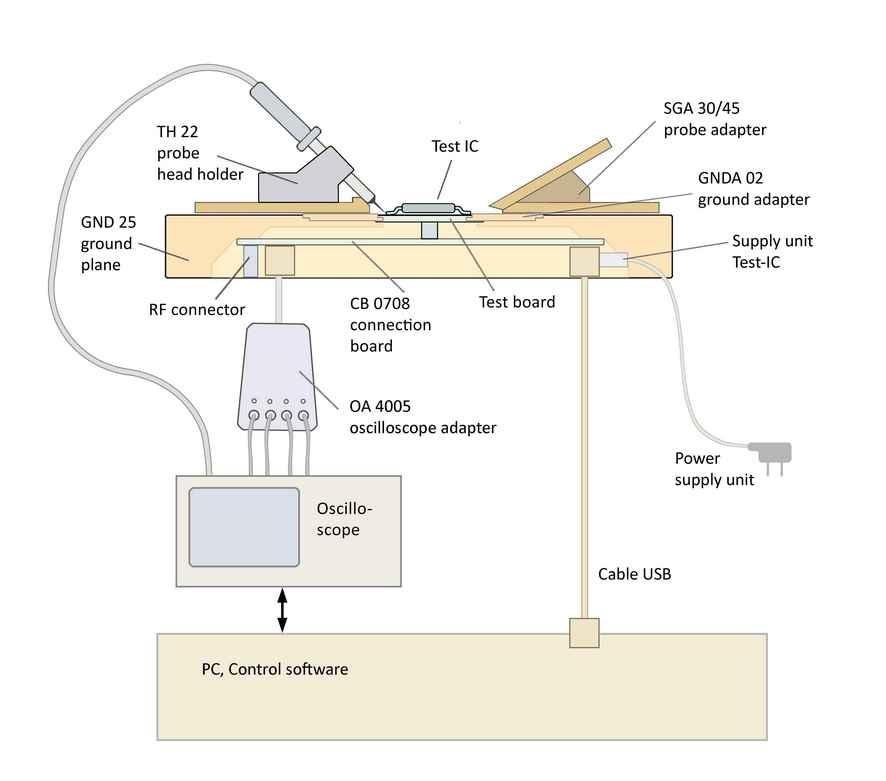

The test IC is installed on the test PC board. The costumer can prepare the test PC board (IC test instructions of Langer EMV-Technik GmbH) or the costumer can place an order at Langer EMV-Technik GmbH. The PC board is inserted into the GND 25 ground plate and via a connector connected to CB 0708 connecting board. Other ICE1 set components are: different ground adapter for testing different PC boards, connection board control software, an oscilloscope adapter for transforming measured signals in order to visualize them at the oscilloscope. Additional equipment for setting up IC test stations are included in the scope of delivery as well.
Delivery content
- 1x CB 0708, 连接板
- 1x CB Control, 连接板控制软件
- 1x CU 22
- 1x GND 25, 接地板
- 1x GNDA 01, 接地适配器
- 1x GNDA 02, 接地适配器
- 1x GNDA 03, 接地适配器
- 1x GNDA 04, 接地适配器
- 1x OA 4005, 示波器适配器
- 1x DM-CAM
- 1x SGA 30, 探头转接器
- 1x SGA 45, 探头转接器
- 1x TH 22, 探头架
- 1x PMK ARM 130
- 1x USB-AB
- 1x NT FRI EU
- 1x ICE1 acc
- 1x ICE case, System case
- 1x ICE1 m
Delivery content details
-
CB 0708
连接板
CB 0708型连接板控制并显示受测集成电路。该连接板嵌入GND 25型接地板,并且通过端口与受测集成电路相接。在连接板的边缘留有外部设备或信号的外接插口。
-
CB Control
连接板控制软件
连接板控制软件用于检测和控制受测集成电路。受测集成电路通过连接板与电脑相连。检测到的信号通过USB接口传到连接板控制软件,并显示在操作界面上。
-
GND 25
接地板
对集成电路进行电磁兼容性检测时,GND25接地板可以确保样品的射频兼容性接触。它由表面镀金的钢材组成。其上的槽口(103x103)mm预留给接地适配器(GNDA 01-04)或横向电磁场单元(100x100)mm,供装夹使用。
-
GNDA 01
接地适配器
接地适配器用于把受测集成电路接到接地板GND 25的(100x100)mm卡槽上。接地适配器在卡紧集成电路板时可调。按照集成电路的大小有四种接地适配器尺寸(GNDA01-04)可供选择。
-
GNDA 02
接地适配器
接地适配器用于把受测集成电路接到接地板GND 25的(100x100)mm卡槽上。接地适配器在卡紧集成电路板时可调。按照集成电路的大小有四种接地适配器尺寸(GNDA01-04)可供选择。
-
GNDA 03
接地适配器
接地适配器用于把受测集成电路接到接地板GND 25的(100x100)mm卡槽上。接地适配器在卡紧集成电路板时可调。按照集成电路的大小有四种接地适配器尺寸(GNDA01-04)可供选择。
-
GNDA 04
接地适配器
接地适配器用于把受测集成电路接到接地板GND 25的(100x100)mm卡槽上。接地适配器在卡紧集成电路板时可调。按照集成电路的大小有四种接地适配器尺寸(GNDA01-04)可供选择。
-
OA 4005
示波器适配器
示波器适配器OA 4005用于监测受测集成电路,并使检测到的信号可视化。它通过扁形带装电缆与连接板CB 0708相连。发光二极管signal1-4和spike1-4显示从受测电路检测到的信号。此外,它对示波器探头有四种可选的连接方式CH1-CH4.
-
ICE1 acc
