NNB 21 set
线阻抗稳定网络
-
-
Application with NNB 21 -

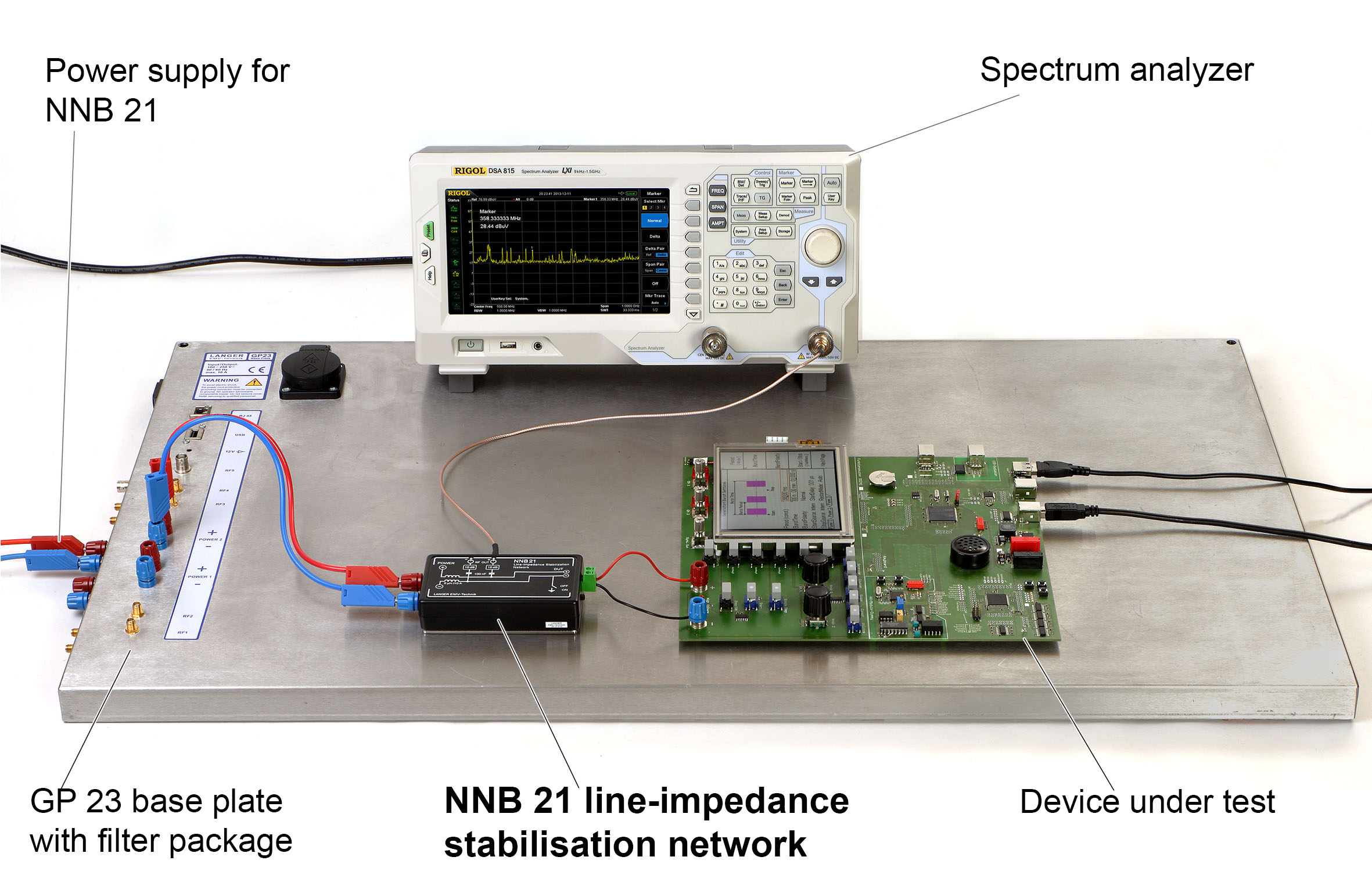

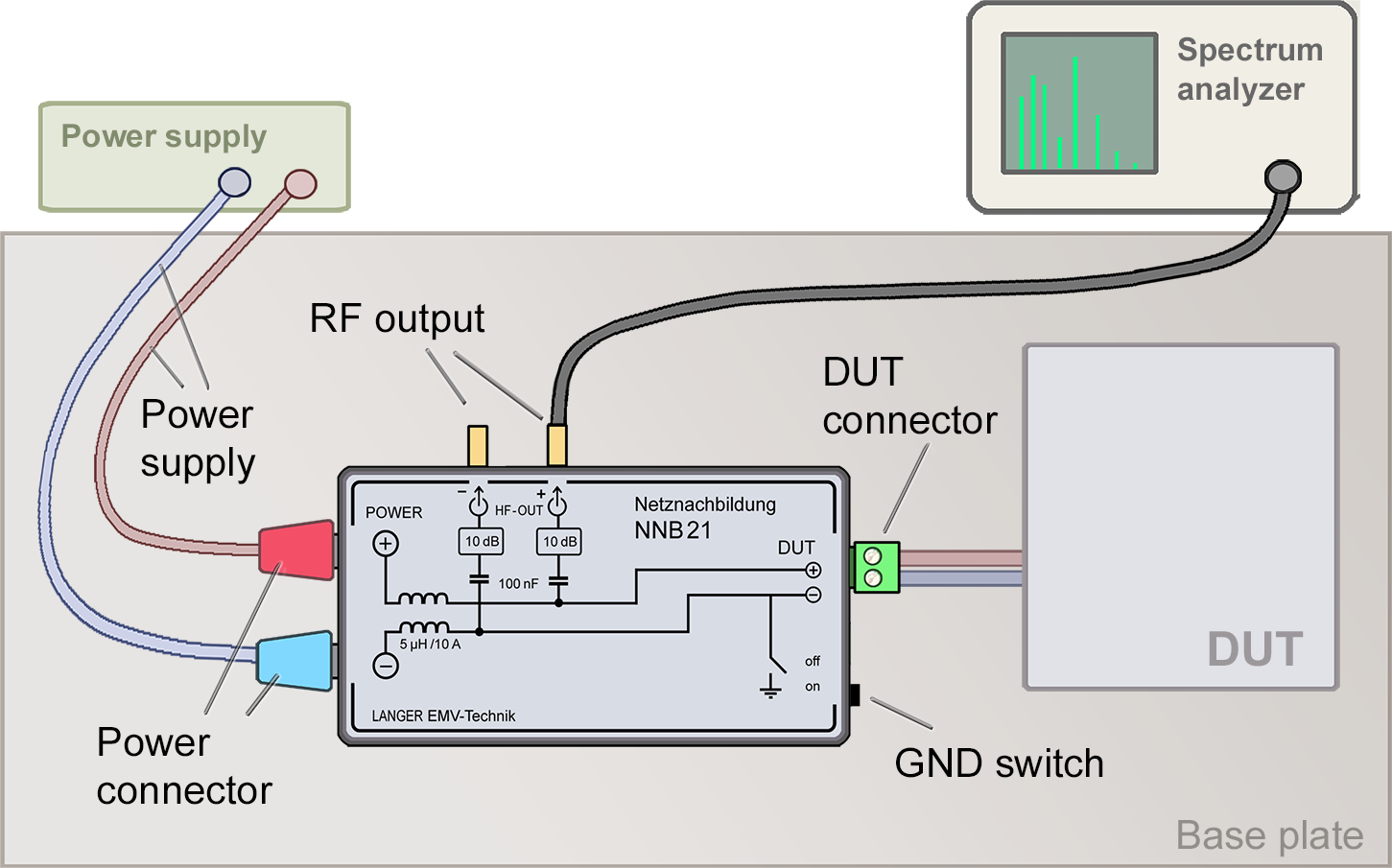

Measurement with NNB21 -

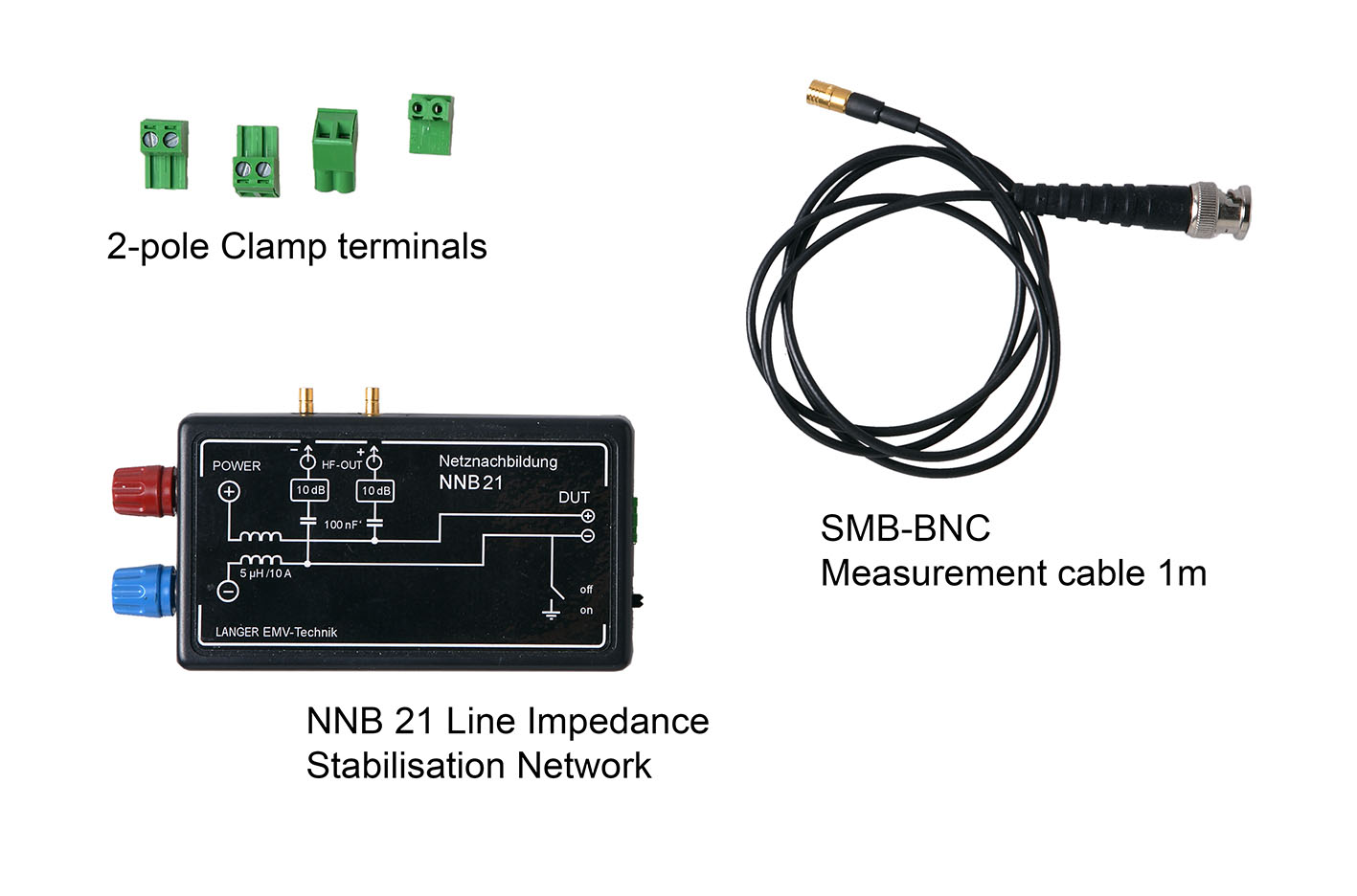

Scope of delivery Set NNB 21
Short description
NNB 21线阻抗稳定网络按照CISPR 25/ISO 7637标准测试受测物的有线干扰放射。它测量耦合在机动车辆电路上的高频干扰。研发阶段可以在100KHz到1GHz的频率范围内进行的测量。
Delivery content

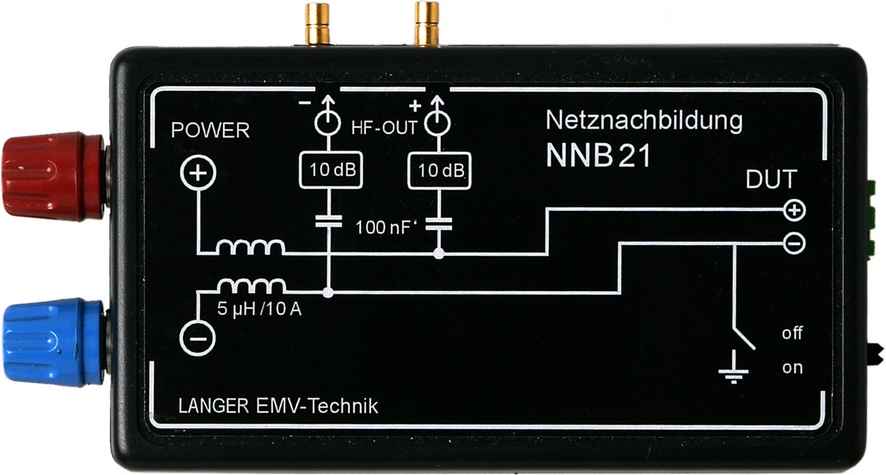

- 1x NNB 21, 电路网络模拟器
- 1x SMB-BNC 1 m, SMB-BNC 测量电缆
- 1x NNB 21 acc

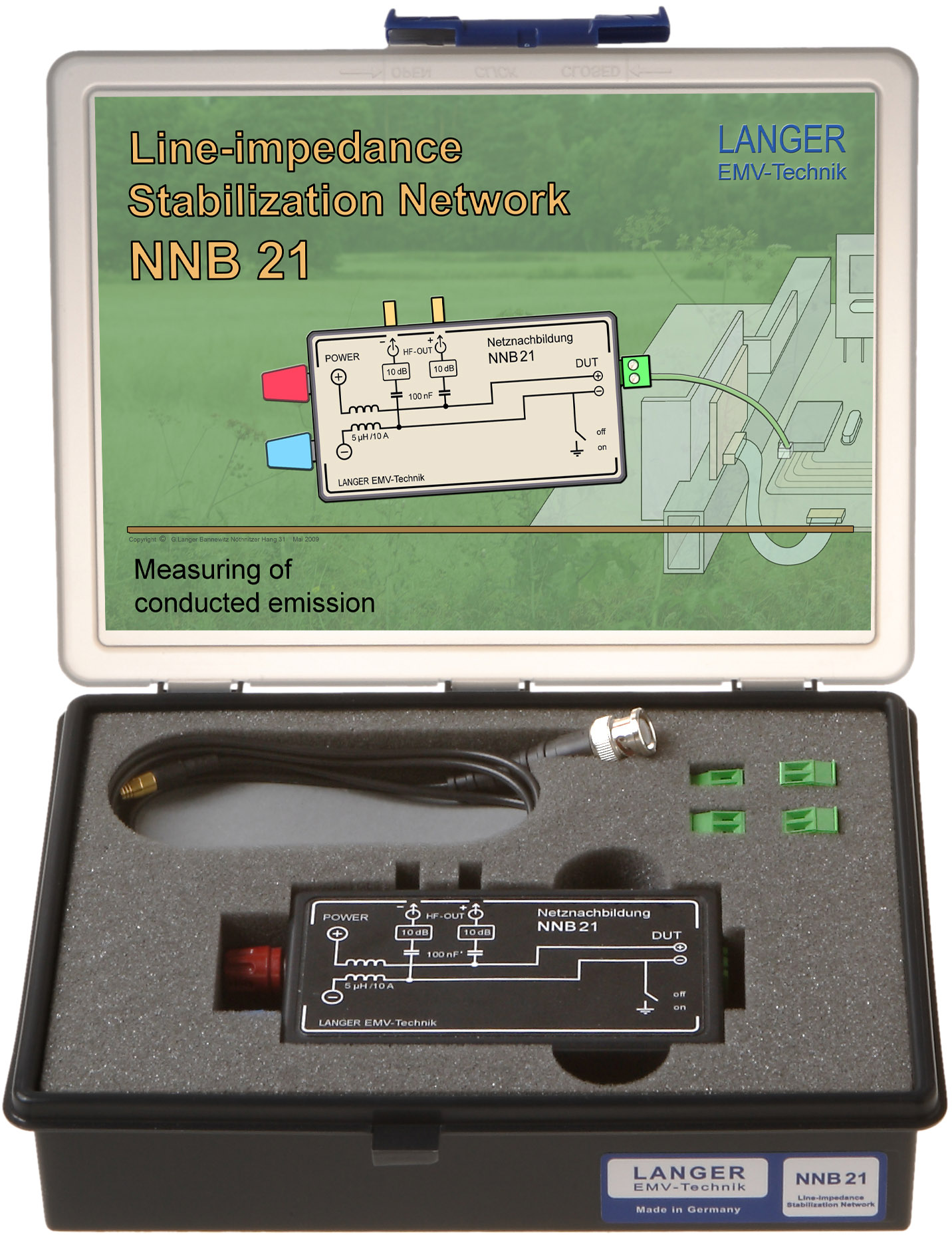

- 1x NNB 21 case, System case
- 1x NNB 21 m, NNB21系列 操作指南
Technical parameters
| 频率范围 | 100 kHz - 1 GHz |
| 直流电阻 | < 20 mΩ |
| 内部衰减 | 10 dB |
| 测量通道 | 2 |
| 持久载荷能力 | |
| 电流 | 10 A |
| 耐压强度 | 50 V |
| 重量 | 400 g |
