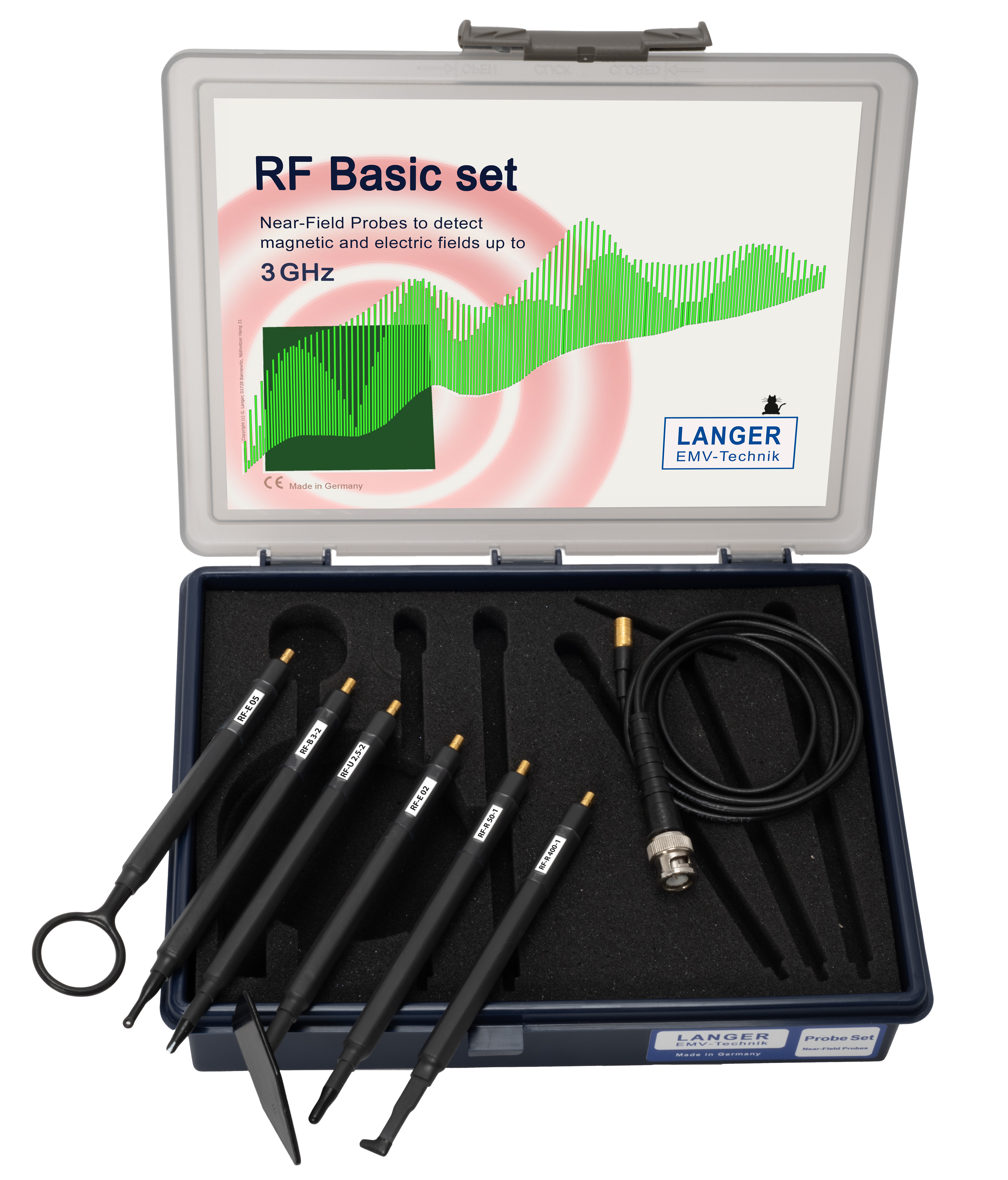

RF Basic set
-
-

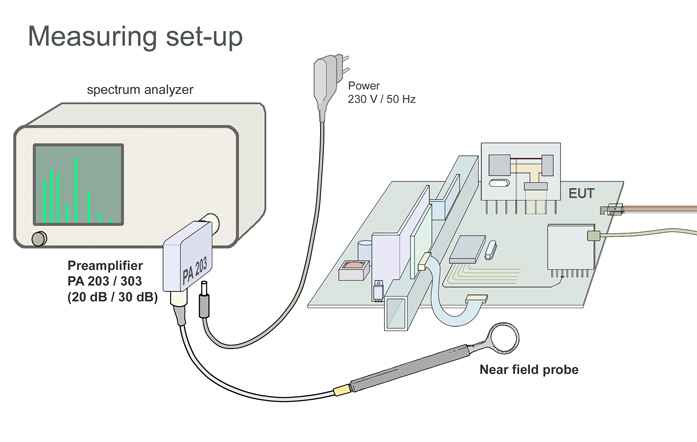

Measurement set-up near field probe -

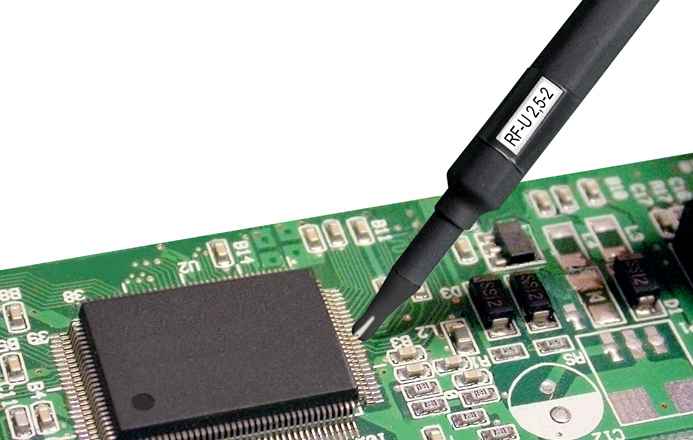

Application RF-U 2,5-2
Delivery content
Technical parameters
| 频率范围 | 30 MHz ... 3 GHz |
| 接口 | SMB, male, jack |
| 重量 | 400 g |
| 尺寸 (L x W x H) | (24 x 19.5 x 6) cm |
Delivery content details
-
RF-R 400-1
磁场探头（30MHz-3GHz）
RF-R 400-1型磁场探头，由于其直径较大（25mm），因而灵敏度很高，适合在10cm以内的距离检测模块和设备。
-
RF-R 3-2
磁场探头（30MHz-3GHz）
RF-R 3-2型近场探头，分辨率高，用于直接检测电子组装件上的射频磁场，例如引脚区域、集成电路外壳、导线、旁路电容器和电磁兼容性（EMC）元件等的磁场。
-
RF-B 3-2
磁场探头（30MHz-3GHz）
RF-B 3-2型磁场探头的测量线圈垂直于探头轴。将探头垂直放置到受测物上，测量线圈直接位于平面电路板的表面。如此便可测量通常难以接近的电路板表面，比如在开关稳压器的较大部件之间。
-
RF-U 2.5-2
磁场探头（30MHz-3GHz）
RF-U 2.5-2型磁场探头是一个近场探头，用于检测导线、元件引脚、SMD组件和集成电路引脚中的射频电流。这个探头顶端有一个约0.5mm宽的磁场敏感缺口，测试时将这个缺口放在被测对象上。
-
RF-E 02
电场探头（30MHz-3GHz）
RF-E 02型近场探头用于测量总线结构、较大的元器件或者供电表面产生的耦合电场。探头下方的电极面积大约是2 cm x 5 cm。该探头用于在距离模块1cm到2 cm的位置检测。
-
RF-E 05
电场探头（30MHz-3GHz）
RF-E 05探头顶端的电极仅有0.5mm宽，可以非常准确地定位主频线、IC引脚或者较小元件产生的电场。
