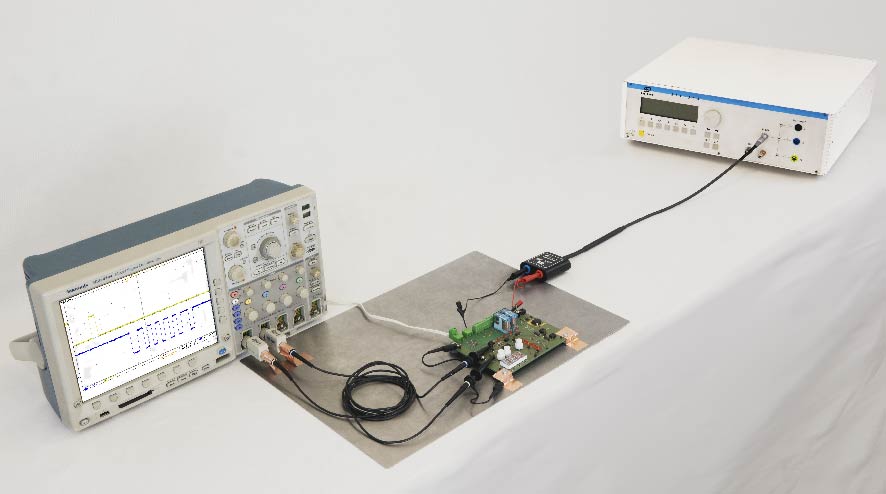

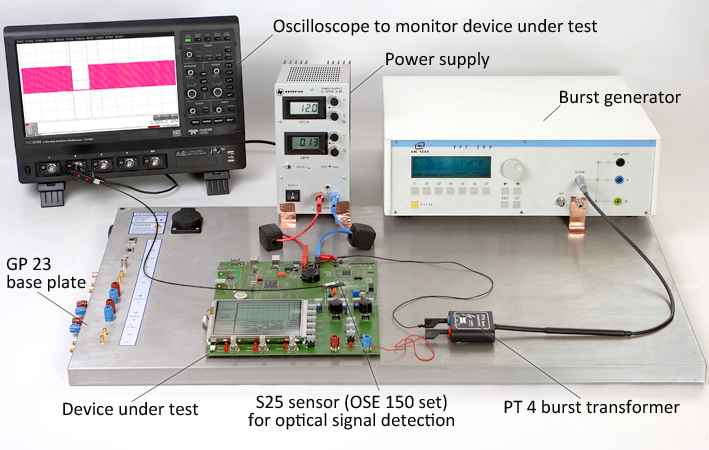

    Measurement set-up with PT4
  • Scope of delivery PT4 set

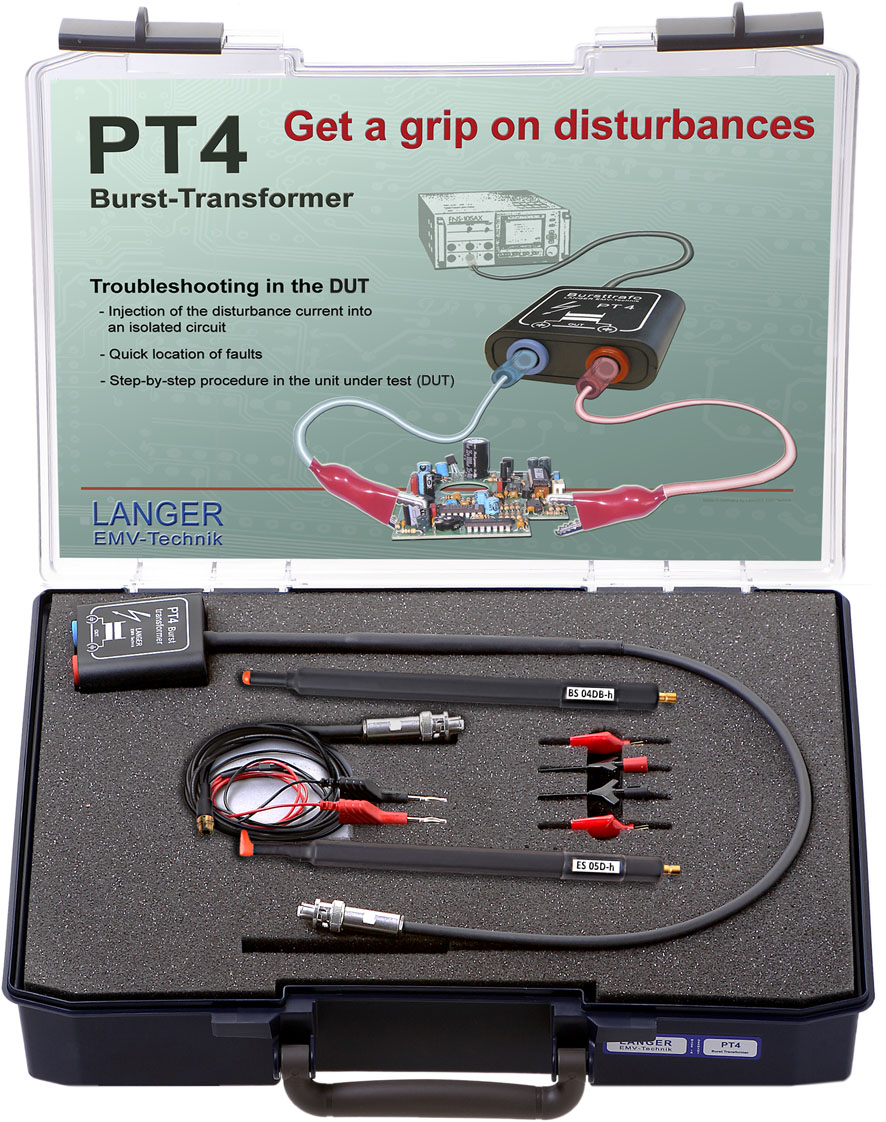

    Scope of delivery PT4 set
PT4 set, 猝发变压器 Application PT4 set Measurement set-up with PT4 Scope of delivery PT4 set
  • PT4 set, 猝发变压器
  • Application PT4 set
  • Measurement set-up with PT4
  • Scope of delivery PT4 set
Short description

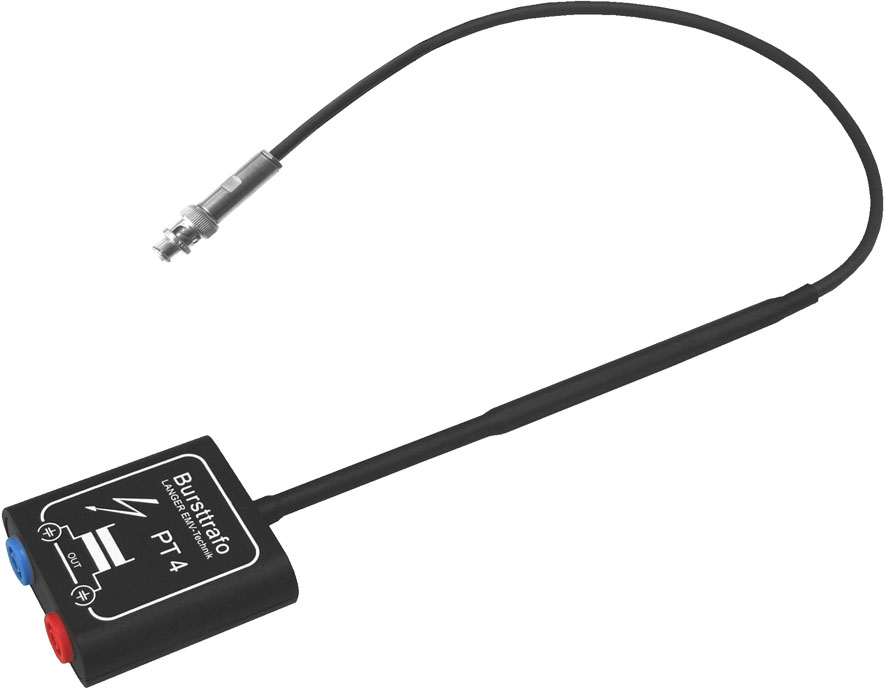

PT4用于高效地对组件和设备进行抗干扰性分析。PT4猝发变压器把Burst/EFT发生器产生的脉冲转变成无势的脉冲群。这些脉冲群被逐段地馈到受测物上，因此能够限定受测物上的敏感区域。PT4 系列包含一个磁场源和一个电场源，它们都以EFT/脉冲群发生器作为供给。借助场源探头发出的场线可以对受测物表面进行采样，这样就能精确定位薄弱点；在测试时也可以把这些薄弱点对应到按照标准出现的图形偏差上。
猝发变压器和探头的连接电缆带有SHV插头（HV SHV-SMB 1m）或Fischer插头（HV-FI-SMB 1m），购买时请您指明购买类型。

Measurements taken with an oscilloscope during interfence are possible because the pulses from the burst generator are galvanically isolated. This allows for a significant reduction in faulty measurements despite possible interference.

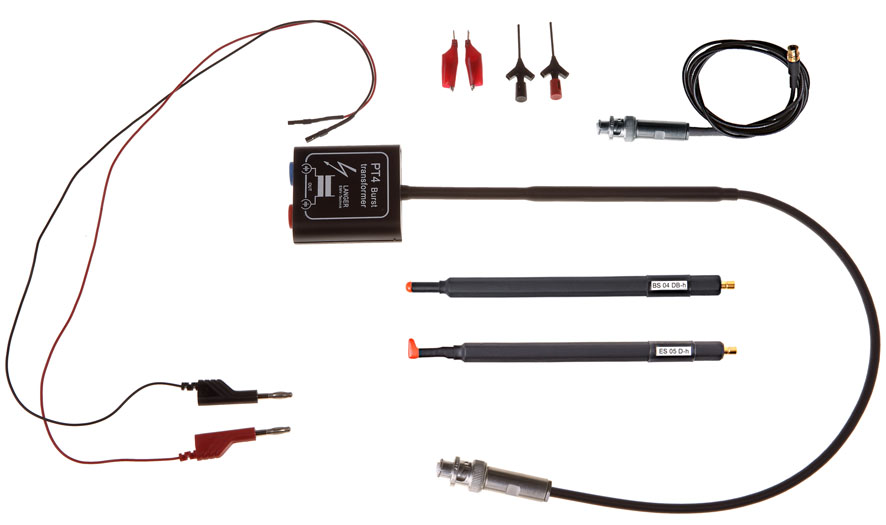

Delivery content
Technical parameters
PT4 猝发变压器
4.5 kV
变换系数 1:1
输出端耐压强度 500 V / DC, AC 50 Hz
Delivery content details
