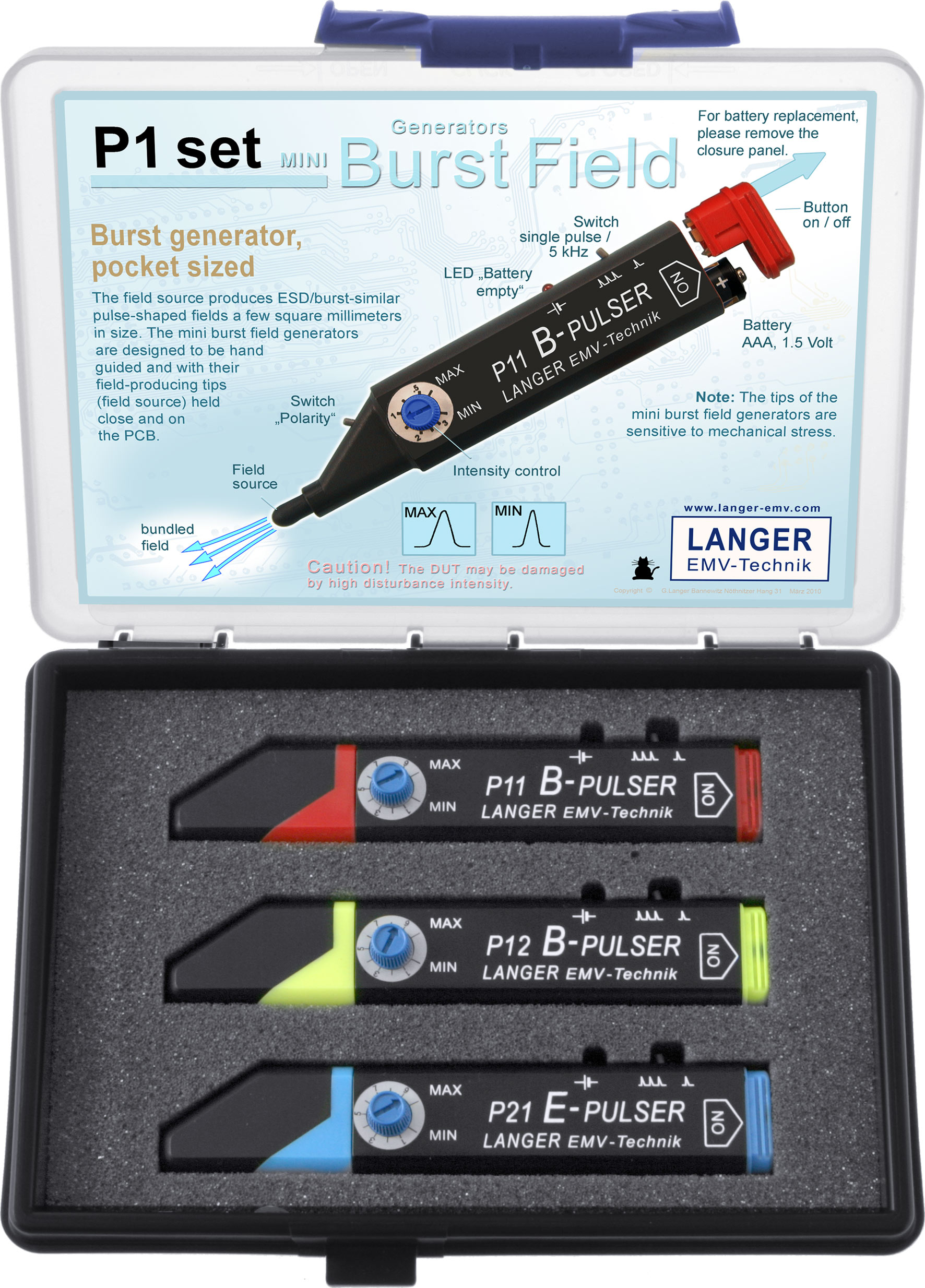

P1 set
迷你型场脉冲发生器系列
Short description
迷你型脉冲群发生器的结构小巧，可用于开发过程中排除电子组件的电磁薄弱点。在发生器的顶尖能发出突发干扰场和静电放电干扰场。实际应用时，手持迷你型脉冲发生器，将发出干扰场的尖端直接在受测模块（譬如印刷线路板）移动。此时，薄弱点会对脉冲场作出反应而触发功能故障。利用这种方法，可以有针对性地探测电路板具体区域中的薄弱点（例如接地系统、单个布线或IC中的故障）。由于P系列发生器能分别产生磁场脉冲（P11和P12）和电场脉冲（P21）的分离，因而易于对薄弱点采取最佳的EMC处理措施。
Delivery content
- 1x P11, 迷你型磁场脉冲发生器（B）
- 1x P12, 迷你型磁场脉冲发生器（B）
- 1x P21, 迷你型电场脉冲发生器（E）
- 1x P1 case
- 1x P1 m, P1系列 操作指南
Recommended products
Technical parameters
| 生成的电场强度 | ca. 100 kV/m |
| 生成的磁场磁感应强度 | ca. 1 mT |
| 脉冲参数 | |
| 频率 | single / 5 kHz |
| 电源电压 | 1.5 V / AAA |
Delivery content details
-
P11
迷你型磁场脉冲发生器（B）
在P11迷你型磁场脉冲发生器在顶部产生一个直径约3mm的干扰磁场。将该干扰磁场施加到电路板及元器件的局部表面，从而探测出薄弱点，譬如导线段、元器件和元件接点。
-
P12
迷你型磁场脉冲发生器（B）
P12迷你型磁场脉冲发生器按照耦合钳原理产生一个干扰磁场，这样就可以将干扰电流耦合注入到单个导线、IC引脚、SMD器件和细导线（扁形电缆）。测试时可以把P12发生器放置在受测设备上。
-
P21
迷你型电场脉冲发生器（E）
在迷你型脉冲发生器的顶端，能发出电场信号，该电场信号可以耦合到布线、金属线、引脚和元器件中，尤其适于SMD元器件如电阻和电容等。该发生器同样也可以用于测试扁平电缆的单个芯线或者插头接点。
