A100-1 set
单通道光纤探头（25KHz）
-
-

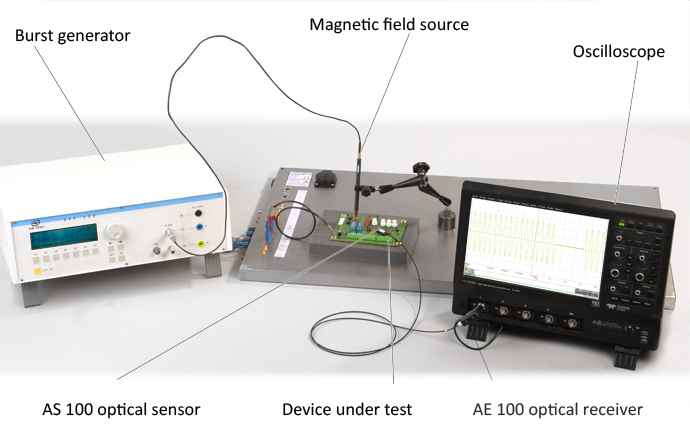

Application with Set A100 and field source -

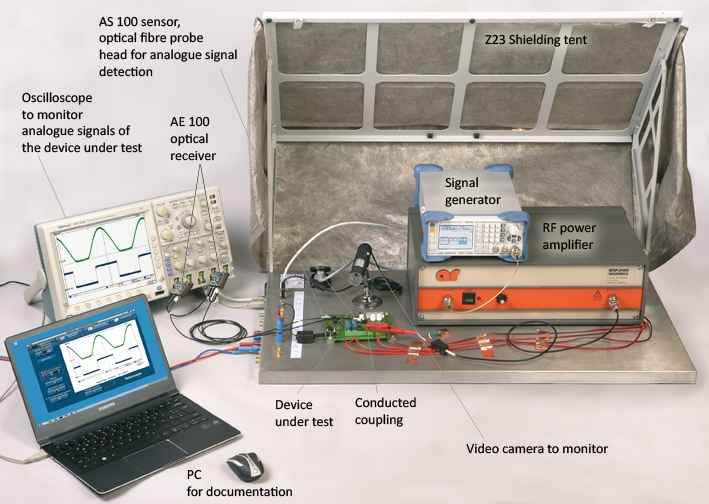

Application Set A100 and shielding tent -

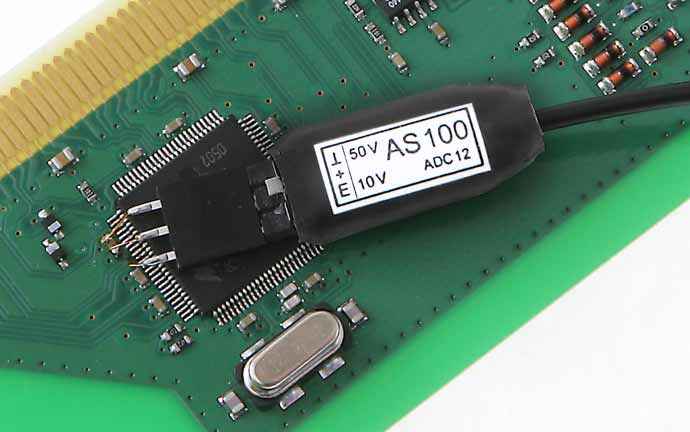

Application with optical sensor AS 100 -

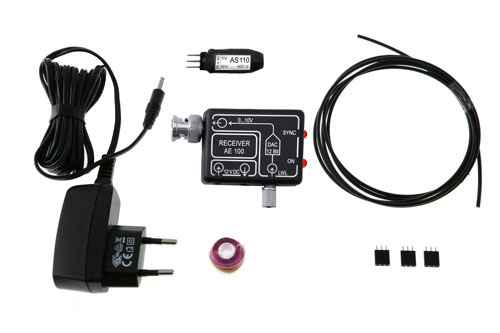

Scope of delivery Set A100-1
Short description
A100-1把在EFT/ESD/高频干扰影响下的模拟信号显示到示波器上。在检测电力或电子设备对高频电磁场（IEC 61000-4-3到IEC 61000 -4-6）的抗干扰性时，该系统特别适合于检测模拟信号。
对电磁场进行给定的调制时会对模拟信号产生影响，A100，A200和A300系列模拟信号测量系统能够快速识别到这些影响。
该探头包含一个传感器，这个传感器测量受测物中的模拟信号，并把测得的模拟信号转化为光信号。光信号通过光纤传到示波器的光学输入端；光学输入端再把光信号转化为电子模拟信号。示波器可以显示这些信号，或用它们来控制其他设备。
The signal influence of the prescribed modulation models for electromagnetic fields can be easily detected using the A100 set, A200 set and A300 set analog measuring systems.
Hard- and software can be EMC-optimized, because disturbed signals can be easily detected.
Delivery content
- 1x AE 100, 光学接收器
- 1x AS 100, 光学传感器 （50/ 10）V DC
- 1x LWL Ø 2.2 mm 1.5 m, 1.5m 光纤
- 1x NT FRI EU
- 1x A100-1 acc
- 1x A100-1 case
- 1x Analog m, A100-1系列 操作指南
Recommended products
Technical parameters
| 带宽 | DC ... 25 kHz |
| 采样率 | 125 kbps |
| 分辨率 | 12 Bit |
| AE 100 光学接收器 | |
| 带宽 | DC ... 25 kHz |
| 光学输入: 光纤 | Ø 2.2 mm |
| 输出电压范围 | 0 V ... 10 V |
| 电源电压 | 12 V ... 16 V |
| 电流输入 | ≈ 30 mA |
| 输出接口 | BNC |
| AS 100 光学传感器 | |
| 带宽 | DC ... 25 kHz |
| 采样率 | 125 ksps |
| 测量范围 | 0 V ... 50 V / 0 V ... 10 V DC (switchable) |
| 输入电阻 | 100 kΩ |
| 抗辐射性 | > 200 V/m |
| 电源电压 | 3 V ... 16 V |
| 电流输入 | ≈ 3 mA |
| 光线长度 | 1 m ... 20 m |
Delivery content details
-
AE 100
光学接收器
AE100型光学接收器与串行DAC接收传感器的光学信号并将其转换为模拟电信号，通过BNC连接器输送给示波器或计数器。该接收器与AS100型、AS110型和AS120型传感器兼容。
-
AS 100
光学传感器 （50/ 10）V DC
AS100型传感器是一个小型模拟探头，在干扰过程中，无反作用地传递受试设备发出的模拟信号。使用时将其固定在受试设备的电路板上，由受试设备供电。模拟信号在传感器中通过一个串行ADC被转换为光学信号，并通过光纤传递至接收器或示波器。
