S2 set
E1 磁场探头
-
-

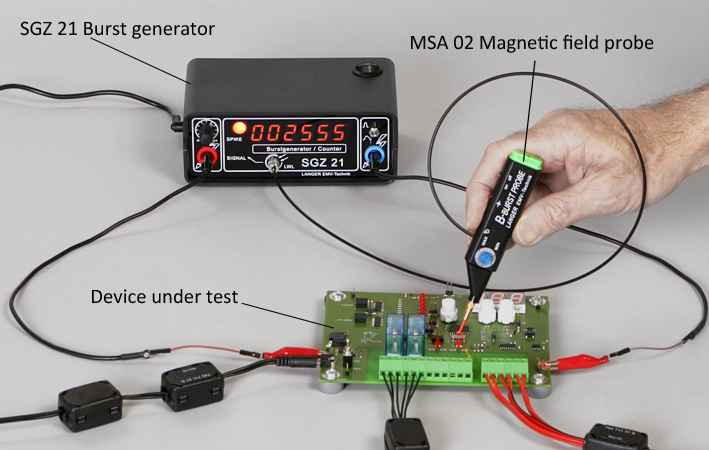

Application with Probe MSA 02-05U -

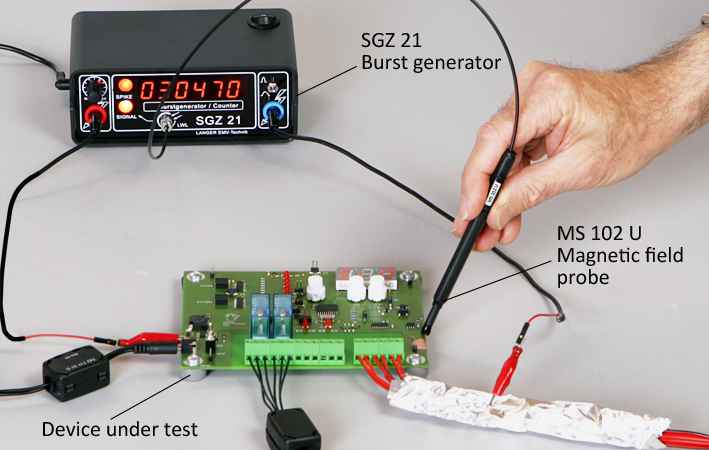

Application with probe MS 102U -

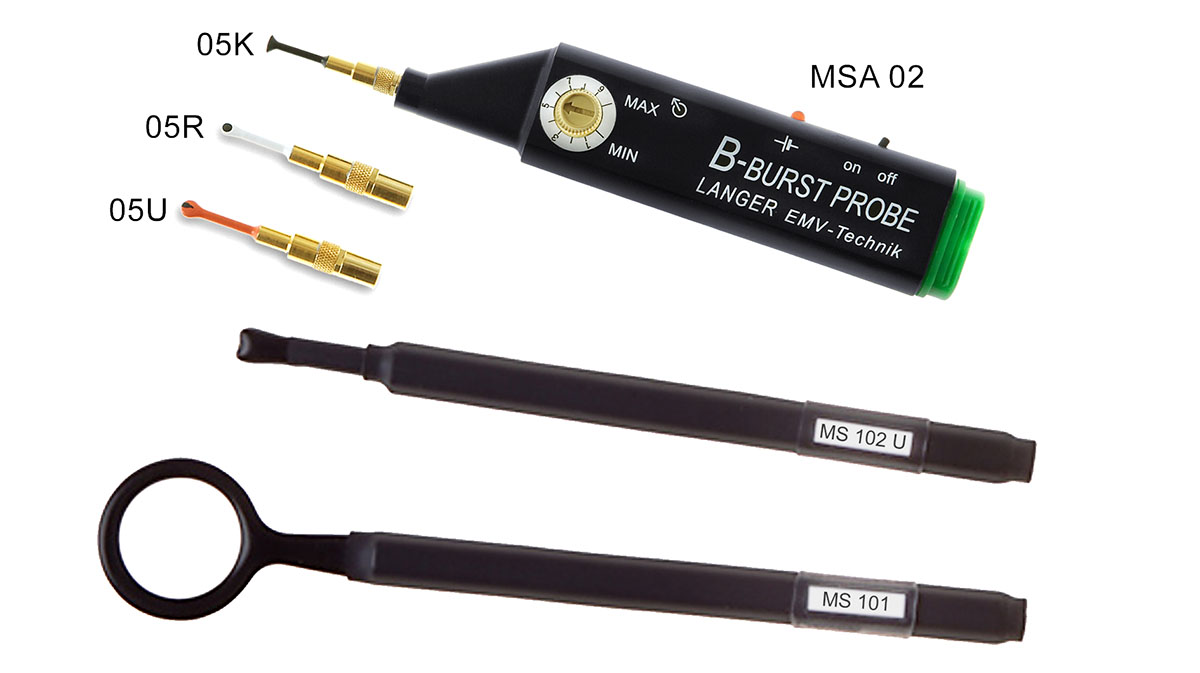

Sope of delivery Set S2
Short description
电子设备和电子元件在干扰作用下会产生快速瞬态脉冲磁场，S2探头组中包含的有源和无源磁场探头可以无反馈地测量这些快速瞬态脉冲磁场。借此就可以分析爆冲或ESD-过程，爆冲或ESD会对受测物产生干扰。磁场探头通过光纤连接把测得的信号传到SGZ 21的光学输入口。S2探头组只能与脉冲群发生器SGZ21 连接使用。
One AAA battery is required to operate the MSA 02 probe.
Delivery content
- 1x MSA 02, 磁场探头（有源）
- 1x 05K black, 用于测量系统分析第二阶段（MSA 02）的探头
- 1x 05R white, 用于测量系统分析第二阶段（MSA 02）的探头
- 1x 05U orange, 用于测量系统分析第二阶段（MSA 02）的探头
- 1x MS 101, 磁场探头
- 1x MS 102U, 磁场探头
- 1x S2 case, System case
- 1x S2 m, S2系列 操作指南
Recommended products
Delivery content details
-
MSA 02
磁场探头（有源）

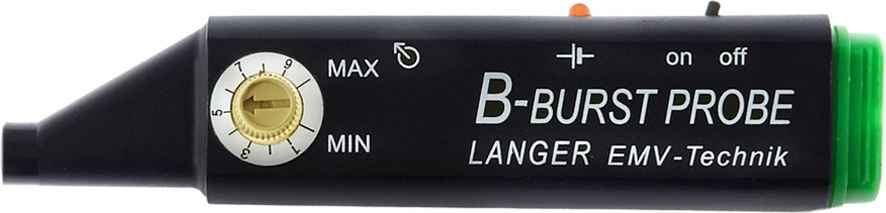

MSA 02 磁场探头用于测量高分辨率和灵敏度的猝发磁场，工作时使用05R、05U或05K型探头。该磁场探头有一个由电池供电的前置放大器。可以与脉冲群发生器连接使用。
-
05K black
用于测量系统分析第二阶段（MSA 02）的探头
05 K型探头的测量线圈垂直于探头柄，可以选择性测量电缆周围的环形磁场，由此可以检测出引导猝发电流的电缆。特别适合较宽导线和连接器的测量。
-
05R white
用于测量系统分析第二阶段（MSA 02）的探头
05R 型探头用于组装件表面的猝发磁场的测量。特别适合强度测量以及集成电路附近的猝发磁场的空间定向。该探头为白色，线轴开口用黑点来标志。
-
05U orange
用于测量系统分析第二阶段（MSA 02）的探头
05U型探头的工作原理与电流钳的相同，可以很好的放在导线和诸如SMD电容的组件上。如此可以评估流经这些元件的电流，检查元件的有效性，例如滤波器电容。
-
MS 101
磁场探头
用MS 101型磁场探头可以测量磁场在空间中的分布，主要应用于电缆、设备外壳或屏蔽板测量。这个磁场探头具备一个光学输出端口，由SGZ 21型猝发序列发生器驱动。
-
MS 102U
磁场探头
MS 102U型磁场探头可以测量电缆、电路和元件组中的电流。探头被直接放在受试设备表面。这个探头具备一个光学输出端口，由SGZ 21型猝发序列发生器驱动。
