A200-2 set
![A200-2 set](/fileadmin/A200-2_Koffer_freigestellt-e_wGM.jpg?v=1723643593082)

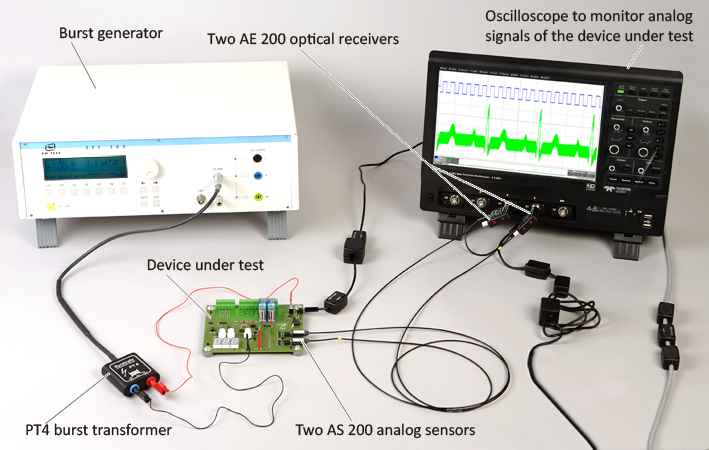

![Application with AS 200 set](/fileadmin/Bilder alt_neu/2013.13.12 AS200 A 733_wen.jpg?v=1723643593082)
![Application with AS 200 optical sensor](/fileadmin/Bilder alt_neu/AS200-anw.jpg?v=1723643593082)
![Scope of delivery A200-2](/fileadmin/Bilder alt_neu/Lieferumfang-AS200-2.jpg?v=1723643593082)
Delivery content
- 2x AE 200, 光学接收器
- 2x AS 200, 光学传感器 (50 / 10) V DC
- 2x LWL Ø 2.2 mm 6 m, 6m 光纤
- 1x NT FRI EU
- 1x A200-2 acc
- 1x A200-2 case, System case
- 1x Analog m, A100-1系列 操作指南
Technical parameters
带宽 | DC ... 500 kHz |
采样率 | 3 Msps |
分辨率 | 12 Bit |
AE 200 光学接收器 | |
带宽 | DC ... 500 kHz |
输出电压范围 | 0 V ... 10 V |
光学输入: 光纤 | Ø 2.2 mm |
电源电压 | 12 V ... 16 V |
电流输入 | ≈ 100 mA |
AS 200 光学传感器 | |
带宽 | DC ... 500 kHz |
测量范围 | 0 V ... 50 V / 0 V ... 10 V DC (switchable) |
输入电阻 | 100 kΩ |
抗辐射性 | > 100 V/m |
电源电压 | 3 V ... 16 V |
电流输入 | ≈ 30 mA |
光线长度 | 1 m ... 20 m |
Delivery content details
-
AE 200
光学接收器
AE 200 型光学接收器与串行DAC接收传感器的光学信号并将其转换为模拟电信号,通过BNC连接器输送给示波器或计数器。该接收器与AS 200 型传感器兼容。
-
AS 200
光学传感器 (50 / 10) V DC
AS 200 型传感器是一个模拟探头,在干扰过程中,无反作用地传递受试设备发出的模拟信号。使用时将其固定在受试设备的电路板上,由受试设备供电。模拟信号在传感器中通过一个串行ADC被转换为光学信号,并通过光纤传递至接收器或示波器。
