MFA 02 set
微型探头组（100MHz-1GHz）
-
-

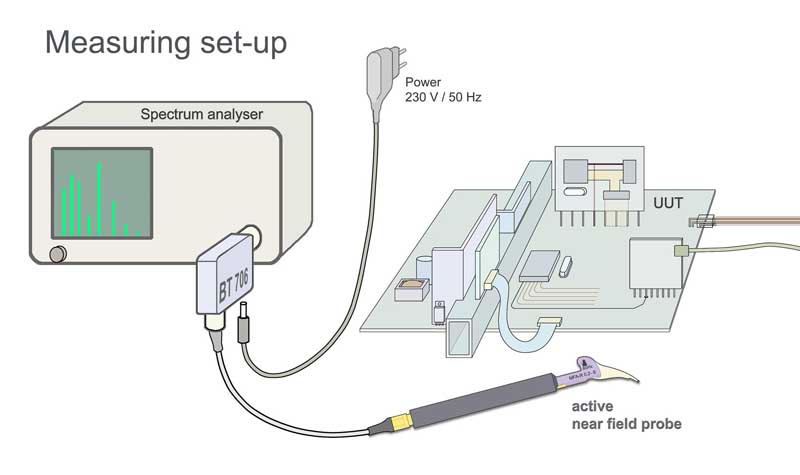

Measurement set up with Bias tee BT 706 -

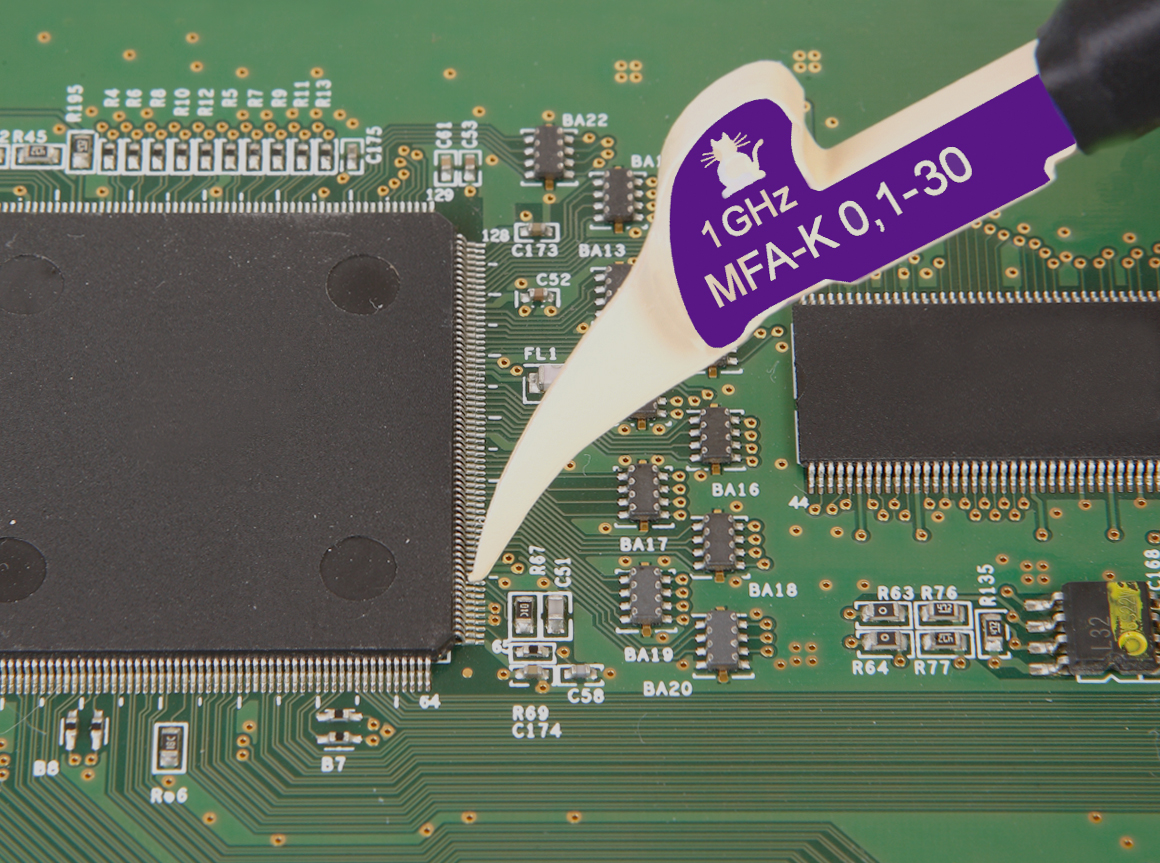

Application MFA-K 0.1-30 -

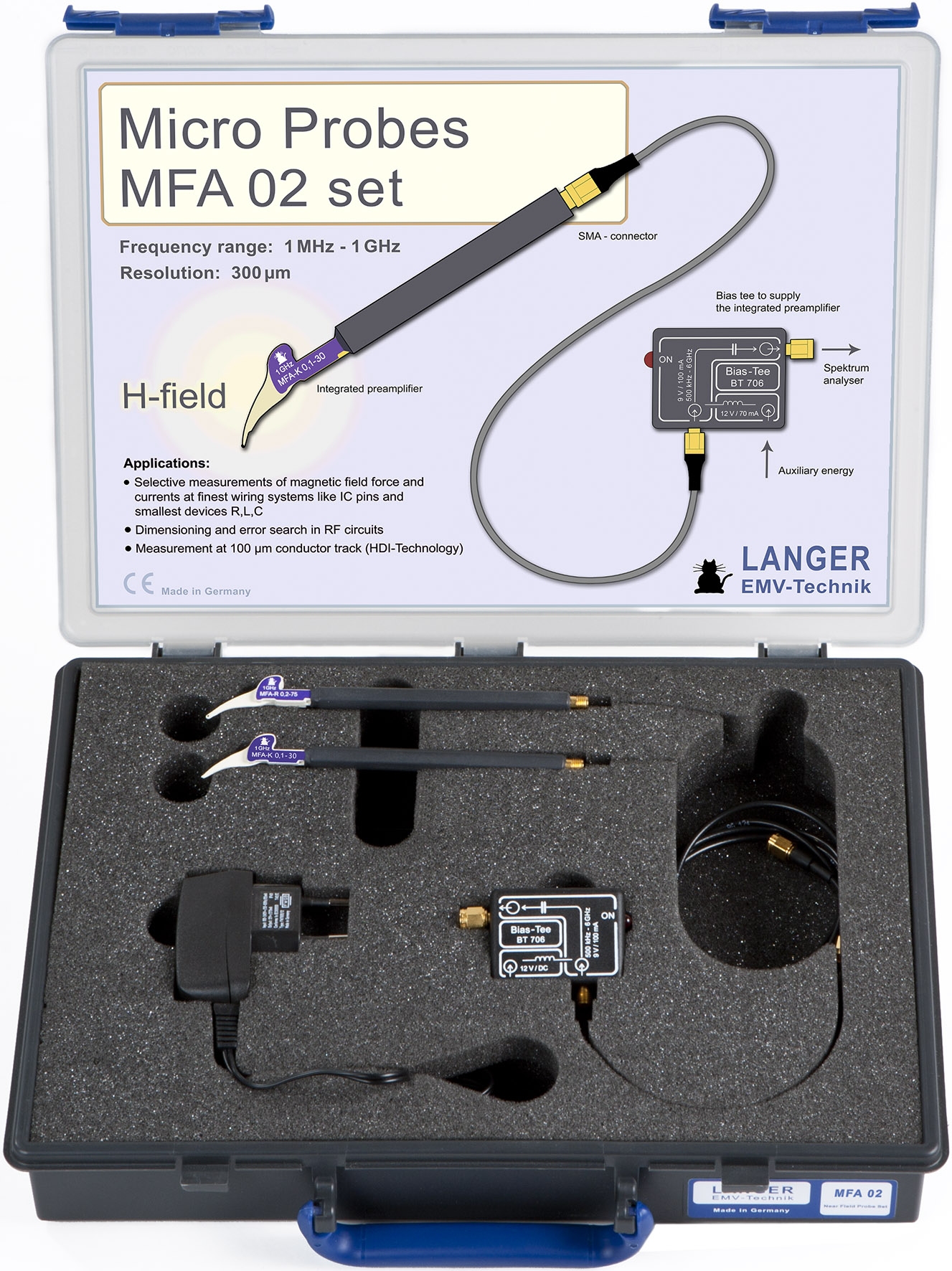

Scope of delivery Set MFA 02 -

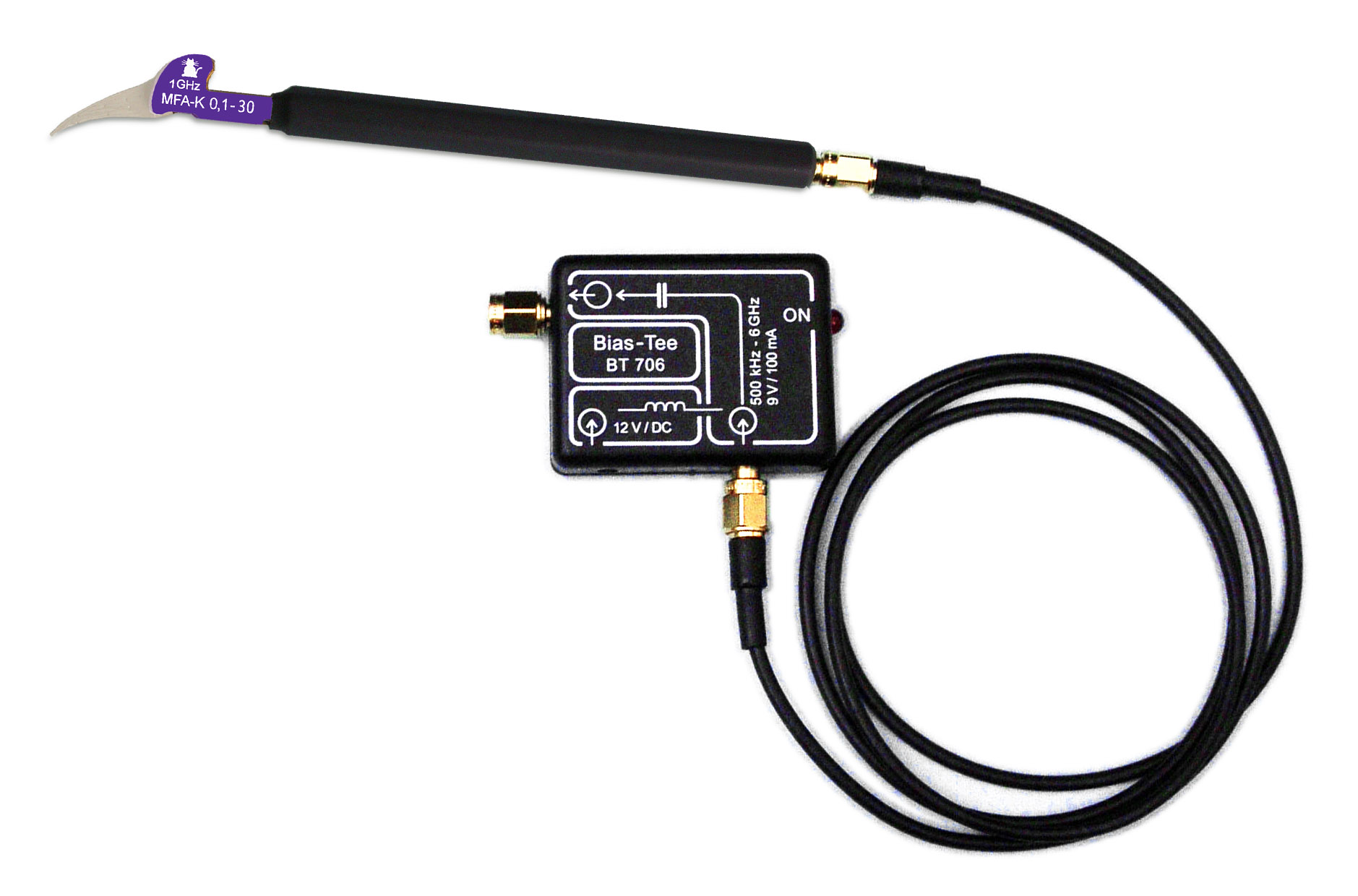

Micro probe MFA-K 0.1-30 with Bias-Tee BT 706
Short description
该微型探头组的两个微探头可以测量磁场频率在1GHz以内的磁场，例如在信号线、SMD-元器件（0603-0201）以及集成电路引脚上的磁场。该MFA探头可以手持操作。
在探头上集成有一个放大器。放大器的电源（9V，100mA）由BT 706型偏置器提供。偏置器的阻抗为50欧姆。近场探头通过706型偏置器与频谱分析仪或者示波器相连。
Langer 电磁兼容科技有限公司的近场探头提供配套的修正曲线。利用修正曲线可以将探头输出减压换算为相应的磁场或电路中的电流。

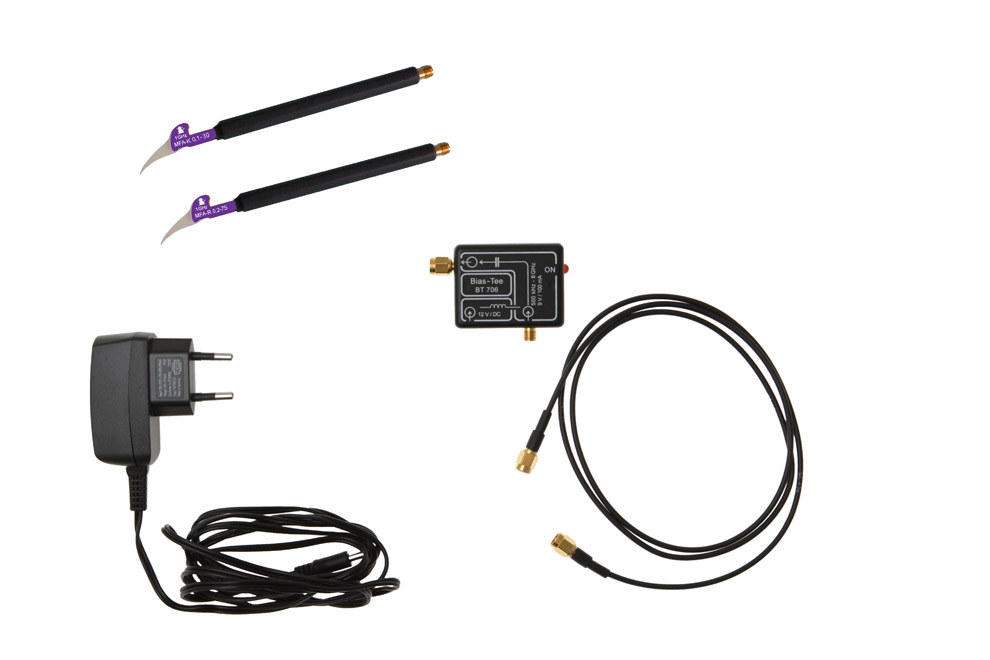

Delivery content
- 1x MFA-R 0.2-75, 微型近场探头（1MHz-6GHz）
- 1x MFA-K 0.1-30, 微型近场探头（1MHz-1GHz）
- 1x BT 706, T型偏置器
- 1x SMA-SMA 1 m, SMA-SMA 测量电缆
- 1x NT FRI EU
- 1x MFA acc
- 1x MFA case, System case
Technical parameters
| 频率范围 | 1 MHz ... 1 GHz |
| 分辨率 | 200 µm |
Delivery content details
-
MFA-R 0.2-75
微型近场探头（1MHz-6GHz）
MFA-R 0.2-75探头使用其极小的探测头直接测量模块上譬如IC引脚、精细导体或者最小封装的SMD器件（0603-0201）周围的高频磁场。
-
MFA-K 0.1-30
微型近场探头（1MHz-1GHz）
MFA K0.1-30近场探头的探测头非常小，其工作原理与电流钳相同，可用于测量极精细导体或IC引脚上的电流，并能够屏蔽从侧面作用到探头的场线。
-
BT 706
T型偏置器
该偏置器用于为前置放大器供电。前置放大器的供电端是其输出端口，同时不影响放大器输出端传递的测量信号。T偏置器通过前置放大器的射频测量导线连接到频谱分析仪或者示波器的输入端口。偏置器的电源由一个电源适配器提供。
